Ceramic Patch Antenna

Bluetooth Ceramic Patch Antenna သည် 2.4GHz Bluetooth ဆက်သွယ်ရေးလှိုင်းအတွက် အထူးထုတ်လုပ်ထားသည့် အသေးစား တပ်ဆင်ထားသော RF အင်တင်နာတစ်ခုဖြစ်သည်။ ၎င်းသည် မြင့်မားသော dielectric ceramic ကို core substrate အဖြစ်အသုံးပြုထားပြီး အပူချိန်မြင့်သော အလွှာအလိုက် အလွှာ sintering နှင့် precision metal circuit etching တို့ဖြင့် ထုတ်လုပ်ထားသည်။

ဤအင်တင်နာသည် passive patch RF transceiver အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ တပ်ဆင်နေစဉ်အတွင်း ပြင်ပဝါယာကြိုး သို့မဟုတ် ကြီးမားသောရှင်းလင်းရေးဧရိယာ မလိုအပ်ပါ။

၎င်း၏မြင့်မားသော dielectric material နှင့် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံကြောင့်၊ ၎င်းသည် အကန့်အသတ်ရှိသောနေရာတစ်ခုတွင် စွမ်းဆောင်ရည်နိမ့် Bluetooth အချက်ပြထုတ်လွှင့်မှုနှင့် လက်ခံရရှိမှုကို ရရှိစေပြီး ပါဝါသုံးစွဲမှုနည်းခြင်း၊ အားကောင်းသည့်အနှောင့်အယှက်ဆန့်ကျင်စွမ်းဆောင်ရည်နှင့် တည်ငြိမ်မှုမြင့်မားခြင်းစသည့် အကျိုးကျေးဇူးများကို ပေးဆောင်သည်။

ဘလူးတုသ်ဝတ်ဆင်နိုင်သောကိရိယာများ၊ စမတ်အိမ်သုံးပစ္စည်းများ၊ IoT ဂိတ်များ၊ နှင့် ယာဉ်တပ်ဆင်ထားသော Bluetooth ကိရိယာများ အမြောက်အမြားထုတ်လုပ်ခြင်းအတွက် အဆင့်မြင့်ဆုံး built-in အင်တင်နာဖြေရှင်းချက်အဖြစ် တွင်ကျယ်စွာအသုံးပြုပါသည်။

ဘယ်လိုအလုပ်လုပ်လဲ။

Qianmu Communication Bluetooth Ceramic Patch Antenna သည် မြင့်မားသော dielectric ceramic resonance နှင့် microstrip radiation တည်ဆောက်ပုံကို လက်ခံရရှိပြီး ceramic dielectric substrate ၊ surface metal radiation patch နှင့် bottom ground matching layer တို့ပါဝင်သည်။

ဖွဲ့စည်းတည်ဆောက်ပုံသည် တည်ငြိမ်သော အချက်ပြထုတ်လွှင့်မှု၊ တိကျသော ကန့်သတ်ထိန်းချုပ်မှုနှင့် ဓာတ်ခွဲခန်းစမ်းသပ်မှုမှတစ်ဆင့် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးပါသည်။

တိကျသော Band Resonance

9.2 မြင့်မားသော dielectric ကြွေထည်အလွှာကို အသုံးပြု၍ အင်တင်နာသည် 2400–2483.5MHz ဘလူးတုသ်လှိုင်းနှုန်းအပြည့်နှင့် တိကျစွာကိုက်ညီပါသည်။ Band ကိုက်ညီမှု တိကျမှု 99.6% အထိ ဖြင့် ၎င်းသည် ကြိမ်နှုန်း offset နှင့် signal attenuation ကို ထိထိရောက်ရောက် လျှော့ချပေးကာ Bluetooth ပြတ်တောက်မှုနှင့် ချိတ်ဆက်မှုပြတ်တောက်ခြင်း ပြဿနာများကို ဖြေရှင်းပေးပါသည်။

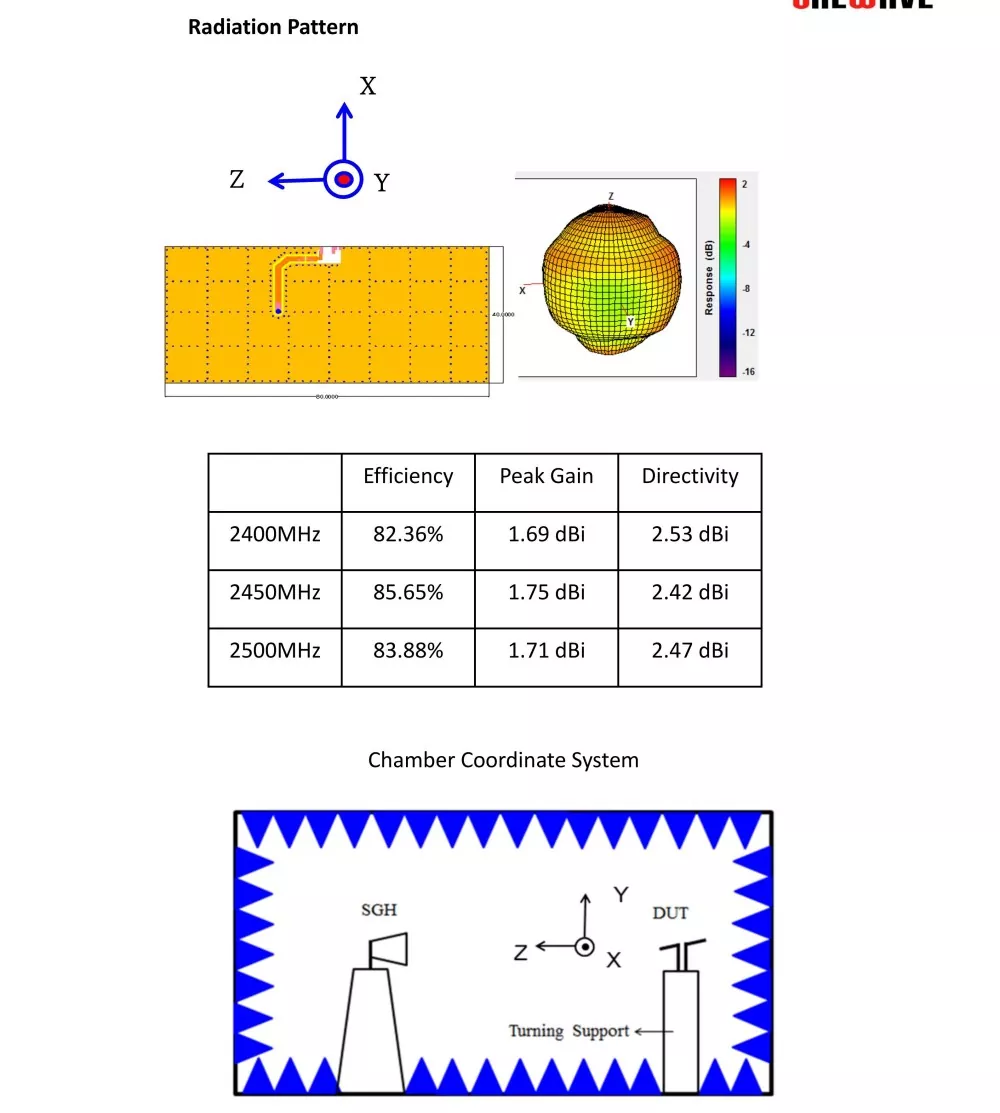

360° Omnidirectional Radiation

မျက်နှာပြင်တိကျသော မိုက်ခရိုစထရစ်ဆားကစ်သည် 95% အထိ တူညီသော လျှပ်စစ်သံလိုက်ဓာတ်ရောင်ခြည်စက်ကွင်းကို ထုတ်ပေးသည်။ သာမန် PCB အင်တာနာများနှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် signal blinds များကို သိသိသာသာ လျှော့ချပေးပြီး စက်များအတွက် ပိုမိုတည်ငြိမ်သော multi-angle ချိတ်ဆက်မှုများကို ပံ့ပိုးပေးပါသည်။

ပြင်းထန်သော လျှပ်စစ်သံလိုက်လှိုင်းများကို ခုခံနိုင်မှု

Ceramic dielectric ပစ္စည်းသည် မွေးရာပါ လျှပ်စစ်သံလိုက် အထီးကျန်မှုကို ပံ့ပိုးပေးကာ မားသားဘုတ် ချစ်ပ်များ၊ ပါဝါထောက်ပံ့မှုနှင့် ဘက်ထရီ ဆူညံသံတို့မှ အနှောင့်အယှက်များကို ကာကွယ်ပေးသည်။ ရှုပ်ထွေးသောအခြေအနေများတွင်၊ signal-to-noise အချိုးသည် 4–6dB တိုးလာကာ သမားရိုးကျစပရိန်နှင့် PCB အင်တာနာများထက် ပိုမိုကောင်းမွန်သော အနှောင့်အယှက်ဆန့်ကျင်စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

Low-Power Impedance ကိုက်ညီမှု

အင်တင်နာသည် စံချိန်စံညွှန်း 50Ω တိကျသော impedance ကို ≤1.3 နှင့် ကိုက်ညီသော လှိုင်းနှုန်းစဉ်ကို လက်ခံပြီး အလွန်နည်းသော အချက်ပြဆုံးရှုံးမှုကို သေချာစေသည်။ Bluetooth ပါဝါသုံးစွဲမှုကို 15% လျှော့ချနိုင်ပြီး BLE ပါဝါနည်းသော application များနှင့် တာရှည်ဘက်ထရီသက်တမ်းလိုအပ်ချက်များအတွက် သင့်လျော်သည်။

Wide Temperature Range အောက်တွင် တည်ငြိမ်သော လုပ်ဆောင်ချက်

ပေါင်းစပ်ထားသော အပူချိန်မြင့်သော ပေါင်းစပ်ဖွဲ့စည်းပုံသည် အလွန်ကောင်းမွန်သော အပူတည်ငြိမ်မှုကို ပေးသည်။ -40°C မှ +85°C မှ အပူချိန်မြင့် စက်ဘီးစီးခြင်း စမ်းသပ်မှုများပြီးနောက်၊ ကြိမ်နှုန်းသွေဖည်မှု ≤±2MHz အတွင်း ကျန်ရှိနေပါသည်။ အင်တင်နာသည် မြင့်မားသောနှင့် နိမ့်သောအပူချိန်ပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။

ထုတ်ကုန်ရွေးချယ်ရေးလမ်းညွှန်

ဟာ့ဒ်ဝဲဆော့ဖ်ဝဲရေးဆွဲသူနှင့် ဝယ်ယူသူအများအပြားသည် အရွယ်အစားပေါ်တွင်သာ အာရုံစိုက်ကြပြီး လုပ်ငန်းခွင်အခြေအနေများနှင့် ကန့်သတ်ချက်များ၏ အံဝင်ခွင်ကျမှုကို လျစ်လျူရှုကာ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု ပြန်လည်လုပ်ဆောင်ခြင်းနှင့် terminal ပျက်ကွက်ခြင်းများ ဖြစ်ပေါ်ခဲ့သည်။ Bluetooth Ceramic patch အင်တင်နာကို ရွေးချယ်သည့်အခါ၊ core အတိုင်းအတာသုံးခုအရ ၎င်းကို အတိအကျ ကိုက်ညီနိုင်သည်-

• စက်ပစ္စည်း၏ ပါဝါလိုအပ်ချက်များအပေါ် အခြေခံ၍ ရွေးချယ်ပါ- ဘက်ထရီသုံး BLE ပါဝါနည်းသော စက်များနှင့် ဝတ်ဆင်နိုင်သော စက်များအတွက်၊ စက်ပစ္စည်း၏ဘက်ထရီသက်တမ်းကို သိသာစွာ မြှင့်တင်ရန်အတွက် အလွန်နိမ့်သော ပါဝါစံနှုန်း ကြွေအင်တင်နာများကို ဦးစားပေးပါ။ plug-in စက်ပစ္စည်းများအတွက်၊ မြင့်မားသောအမြတ်မြှင့်တင်ထားသောဗားရှင်းကိုရွေးချယ်ပါ။

• လည်ပတ်မှုအခြေအနေများအပေါ်အခြေခံ၍ ရွေးချယ်ပါ- အိမ်တွင်းရှိ သာမန်အပူချိန်အရပ်ဘက်သုံးပစ္စည်းများအတွက်၊ ပုံမှန်မော်ဒယ်ကို လက်ခံနိုင်သည်၊ ယာဉ်တပ်ဆင်ခြင်း၊ အပြင်ဘက်နှင့် စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများအတွက်၊ စက်မှုအဆင့် ကျယ်ပြန့်သော အပူချိန် တုန်ခါမှုဆန့်ကျင်သည့် မော်ဒယ်များကို ရွေးချယ်ရပါမည်။ ၎င်းတို့သည် ကြမ်းတမ်းသောပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိပြီး အသုံးပြုသည့်ကာလကြာရှည်စွာ လုပ်ဆောင်နိုင်မှုမှာ ဆိုးရွားမည်မဟုတ်ပါ။

• စက်ပစ္စည်းများ၏ဖွဲ့စည်းပုံအပေါ်အခြေခံ၍ ရွေးချယ်ပါ- အလွန်သေးငယ်သောကိုယ်ထည်နှင့် သီးသန့် headroom မရှိသောကိရိယာများအတွက်၊ အသေးစားမျက်နှာပြင်တပ်ဆင်သည့်မော်ဒယ်များကိုရွေးချယ်ပါ။ တာဝေးဘလူးတုသ် ထုတ်လွှင့်မှုနှင့် Mesh ကွန်ရက်ချိတ်ဆက်မှု လိုအပ်သည့် စက်ပစ္စည်းများအတွက်၊ မြင့်မားသော အမြတ်၊ အနှောင့်အယှက် ဆန့်ကျင်မှု မြင့်မားသော စိတ်ကြိုက်မော်ဒယ်များကို ရွေးချယ်ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ပုံမှန်အင်တင်နာထက် Bluetooth ceramic patch antenna ၏အကြီးမားဆုံးအားသာချက်ကဘာလဲ။

A1- အဓိကအားသာချက်များမှာ တည်ငြိမ်မှု၊ ပါဝါသုံးစွဲမှုနည်းခြင်း၊ ပြင်းထန်သောဝင်ရောက်စွက်ဖက်မှု၊ မြင့်မားသောအပူချိန်ကို ခံနိုင်ရည်ရှိမှု၊ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုတွင် မြင့်မားသော လိုက်လျောညီထွေရှိမှု၊ အလွယ်တကူ ဝင်ရောက်နှောင့်ယှက်မှု၊ ကြိမ်နှုန်းကြီးမားသော သွေဖည်မှု၊ ပါဝါသုံးစွဲမှုနှင့် တုန်ခါမှုဒဏ်တို့ကို ခံနိုင်ရည်ရှိမှု၊ အထူးသဖြင့် စွမ်းဆောင်ရည်မြင့် စမတ်မော်တော်ယာဥ်ကိရိယာများ၊ စက်မှုနှင့် စက်ပစ္စည်းကိရိယာများ အမြောက်အမြားထုတ်လုပ်ရန်အတွက် အထူးသင့်လျော်ပါသည်။

Q2- ဤအင်တင်နာသည် Bluetooth 5.0/5.1/5.3 BLE ပါဝါနိမ့်ပရိုတိုကောကို ပံ့ပိုးပေးပါသလား။

A2: အပြည့်အဝထောက်ခံပါတယ်။ ၎င်းသည် BLE စွမ်းအင်နည်းသော Bluetooth Mesh ကွန်ရက်၊ 2.4G universal wireless transmission နှင့် တွဲဖက်အသုံးပြုနိုင်သော Bluetooth ပရိုတိုကော ဗားရှင်းအားလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး စျေးကွက်ရှိ ပင်မ Bluetooth module များအားလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

Q3: အရွယ်အစား၊ ဘောင်များနှင့် အမှတ်တံဆိပ်လိုဂိုကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A3- ဘက်ပေါင်းစုံမှ စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးသည်။ အရင်းအမြစ် Factory အနေဖြင့်၊ ၎င်းသည် ဖောက်သည်လိုအပ်ချက်အရ အင်တင်နာအရွယ်အစား၊ impedance နှင့် ရရှိမှုကို ကောင်းစွာချိန်ညှိနိုင်ပြီး အိမ်ရာရှိ ဖောက်သည်၏သီးသန့် LOGO ၏ပိုးသားမျက်နှာပြင်ပုံနှိပ်ခြင်းကို ပံ့ပိုးပေးကာ OEM/ODM သီးသန့်တံဆိပ်အမြောက်အမြား ထုတ်လုပ်မှုလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။
