အကြွေစေ့အင်တင်နာ

အကြွေစေ့အင်တင်နာသည် ခလုတ်ပုံသဏ္ဍာန်ရှိသော ကျစ်လစ်သော၊ ဆလင်ဒါပုံ ပြင်ပ RF အင်တင်နာဖြစ်သည်။ 2.4GHz 5.8GHz Dual Band Antenna အဖြစ် ဒီဇိုင်းထုတ်ထားပြီး WiFi၊ Bluetooth နှင့် ZigBee ဆက်သွယ်ရေးကို အသုံးပြုသည့် အီလက်ထရွန်နစ် စက်ပစ္စည်းငယ်များအတွက် ပေါ့ပါးသော ကြိုးမဲ့ ထုတ်လွှင့်မှု ဖြေရှင်းချက် ပံ့ပိုးပေးပါသည်။

Qianmu Communication ၏ ကိုယ်တိုင်တီထွင်ထုတ်လုပ်ထားသော ခလုတ်ရော်ဘာချောင်း အင်တင်နာသည် အပိုင်းအစများကို ဆေးထိုးပုံသွင်းခြင်းနှင့် တံဆိပ်ခတ်ခြင်းနည်းပညာကို လက်ခံပါသည်။ ၎င်းသည် ကြေးနီပဲ့တင်ထပ်သည့်ဒြပ်စင်နှင့် အောက်ခြေရှိ သတ္တုရောင်ပြန်ဟန့်သည့်အလွှာကို ပေါင်းစပ်ထားသည်။

စံ SMA threaded interface ဖြင့် တပ်ဆင်ထားပြီး၊ ဤ SMA Dual Band Antenna ကို ကိရိယာ အိမ်ရာသို့ တိုက်ရိုက် တပ်ဆင်နိုင်ပြီး လုံခြုံစေပါသည်။ သွယ်လျသောရော်ဘာချောင်း အင်တင်နာများနှင့် တပ်ဆင်ထားသည့် PCB အင်တာနာများနှင့် နှိုင်းယှဉ်ပါက၊ ၎င်းသည် အတွင်းပိုင်းနှင့် ပြင်ပအသုံးပြုမှုများအတွက် အလုံပိတ်အိမ်ရာတစ်ခုပါရှိသော ကျစ်လစ်ပြီး သတိပညာရှိသော ဖွဲ့စည်းပုံကို ပေးဆောင်ပါသည်။

ဘယ်လိုအလုပ်လုပ်လဲ။

ဒင်္ဂါးအင်တင်နာသည် dual-band RF ထုတ်လွှင့်မှုနှင့် ဧည့်ခံမှုအတွက် အတွင်းပိုင်းနှစ်ထပ်အလွှာ ကြေးနီအော်စစီလာကို အသုံးပြုသည်။ ခလုတ်ပုံသဏ္ဍာန်အခြေခံသည် အချက်ပြရောင်ခြည်ဖြာထွက်မှုကို စီမံခန့်ခွဲရန်နှင့် အနီးနားရှိ အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ၏ လွှမ်းမိုးမှုကို လျှော့ချရန် ဒီဇိုင်းထုတ်ထားသော သတ္တုရောင်ပြန်အလွှာကို ပေါင်းစပ်ထားသည်။

1. အလွှာလိုက် တုန်ခါမှု ဒီဇိုင်းအပေါ်အလွှာသည် Bluetooth နှင့် ZigBee အသုံးပြုသည့် 2.4GHz လှိုင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး အောက်အလွှာသည် တွဲဖက်သုံးနိုင်သော WiFi စက်များတွင် အသုံးပြုသည့် 5.8GHz လှိုင်းကို ပံ့ပိုးပေးပါသည်။ ဖော်ပြထားသည့် full-band VSWR သည် ≤1.35 ဖြစ်သည်။

2. အခြေခံကာရံခြင်းနှင့် စွက်ဖက်ခြင်း စီမံခန့်ခွဲမှုအောက်ခြေသတ္တုရောင်ပြန်အလွှာသည် စက်ပစ္စည်း၏ပင်မဘုတ်အဖွဲ့၊ လီသီယမ်ဘက်ထရီနှင့် သတ္တုအိမ်များမှ လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုလွှမ်းမိုးမှုကို လျှော့ချရန် ဒီဇိုင်းထုတ်ထားသည်။ အမှန်တကယ်စွမ်းဆောင်ရည်သည် တပ်ဆင်မှုပတ်ဝန်းကျင်ပေါ်တွင်မူတည်ပြီး ပြီးသွားသောစက်တွင် စမ်းသပ်မှုလိုအပ်သည်။

3. အလုံပိတ်အိမ်ရာနှင့် အပူချိန်ခံနိုင်ရည်-တစ်ခုတည်းသော ဆေးထိုးပုံသွင်း အိမ်ရာကို သဘာဝပတ်ဝန်းကျင် ထိန်းသိမ်းရေးအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ဖော်ပြထားသော လည်ပတ်မှုအပူချိန်သည် -35°C မှ +70°C ဖြစ်သည်။ သတ်မှတ်ထားသော စမ်းသပ်မှုအခြေအနေများအောက်တွင် အပူချိန်နှင့်ဆက်စပ်သော ကြိမ်နှုန်းတည်ငြိမ်မှုကို အတည်ပြုသင့်သည်။

4. RF impedance ကိုက်ညီမှု-အင်တင်နာသည် RF ပေါင်းစည်းမှုကို ပံ့ပိုးရန်နှင့် impedance မကိုက်ညီမှုကို လျှော့ချရန်အတွက် 50Ω အမည်ခံ impedance ကို အသုံးပြုသည်။ Gain၊ VSWR နှင့် radiation efficiency ကို သင့်လျော်သော RF စမ်းသပ်ခြင်းဖြင့် အကဲဖြတ်နိုင်ပါသည်။

လိုက်ဖက်သော စက်ပစ္စည်းနှင့် အက်ပ်များ

1. စမတ်အိမ်-Smart Home စက်ပစ္စည်းများအတွက် အင်တင်နာတစ်ခုအနေဖြင့် ၎င်းကို စမတ်တံခါးအသေးစားများ၊ WiFi ပလပ်ပေါက်များ၊ တံခါးနှင့် ပြတင်းပေါက်နှိုးစက်များနှင့် Bluetooth အဝေးထိန်းခလုတ်များတွင် အသုံးပြုနိုင်ပါသည်။ ၎င်း၏ကျစ်လျစ်သောဖွဲ့စည်းပုံသည် တပ်ဆင်နေရာအကန့်အသတ်ရှိသော စက်များတွင် ကြိုးမဲ့ချိတ်ဆက်မှုကို လိုက်လျောညီထွေဖြစ်စေသည်။

2. စက်မှုလုပ်ငန်းဆိုင်ရာ အင်တာနက်-ဤကြိုးမဲ့ အာရုံခံ အင်တင်နာကို အသေးစား အပူချိန်နှင့် စိုထိုင်းဆ တာမီနယ်များ၊ သိုလှောင်ရုံ ပိုင်ဆိုင်မှု ခြေရာခံ ဆုံမှတ်များနှင့် ကြိုးမဲ့ ဒေတာ ထုတ်လွှင့်မှု မော်ဂျူးများအတွက် ထည့်သွင်း စဉ်းစားနိုင်ပါသည်။ လှိုင်းနှုန်းစဉ်နှင့် တပ်ဆင်မှုအခြေအနေများသည် စနစ်လိုအပ်ချက်များနှင့် ကိုက်ညီသည့် IoT စက်များအတွက် အင်တင်နာနှင့်လည်း သက်ဆိုင်ပါသည်။

3. အိတ်ဆောင်အီလက်ထရွန်းနစ်Portable Devices များအတွက် Compact Antenna တစ်ခုအနေဖြင့် ၎င်းကို လက်ကိုင်စကင်န်ဖတ်စက်များ၊ သယ်ဆောင်ရလွယ်ကူသော ရှာဖွေရေးကိရိယာများနှင့် Bluetooth စပီကာအသေးစားများတွင် အသုံးပြုနိုင်ပါသည်။ အပြီးသတ်ပေါင်းစပ်ခြင်းမပြုမီ စက်အပြင်အဆင်နှင့် RF စွမ်းဆောင်ရည်ကို အကဲဖြတ်သင့်သည်။

4. လုံခြုံရေး ကိရိယာများ-ကြိုးမဲ့လုံခြုံရေးကိရိယာများအတွက် ဤအင်တင်နာသည် ကြိုးမဲ့ကင်မရာငယ်များနှင့် ဝင်ရောက်ထိန်းချုပ်မှုစနစ်များအတွက် သင့်လျော်ပေမည်။ လိုက်ဖက်ညီသော ဘလူးတုသ်အခြေခံ ထည့်သွင်းမှုစနစ်များအတွက်၊ ၎င်းသည် Bluetooth Access Control Antenna အဖြစ် လုပ်ဆောင်နိုင်သည်။

5. RF ဆက်စပ်ပစ္စည်းများ-ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများတွင် SMA-to-IPEX feeder ကြိုးများနှင့် အခြား တွဲဖက်အသုံးပြုနိုင်သော RF ချိတ်ဆက်မှု အစိတ်အပိုင်းများ ပါဝင်သည်။ ကြိုးမဲ့ module နှင့် device interface မှ ချိတ်ဆက်ကိရိယာရွေးချယ်မှုကို အတည်ပြုရပါမည်။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

Qianmu Communication သည် အက်ပလီကေးရှင်းလိုအပ်ချက်အရ ရွေးချယ်ထားသော သတ်မှတ်ချက်များနှင့် အင်တာဖေ့စ်ဖွဲ့စည်းပုံများနှင့်အတူ ကျစ်လစ်သိပ်သည်းသောကြိုးမဲ့စက်ပစ္စည်းများအတွက် ဒင်္ဂါးအင်တင်နာရွေးချယ်မှုများကို ပံ့ပိုးပေးပါသည်။

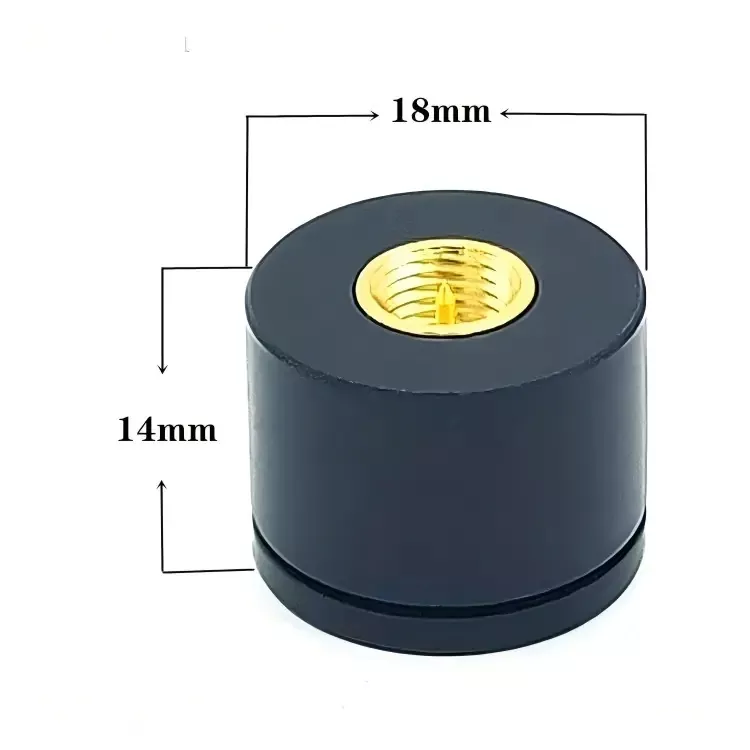

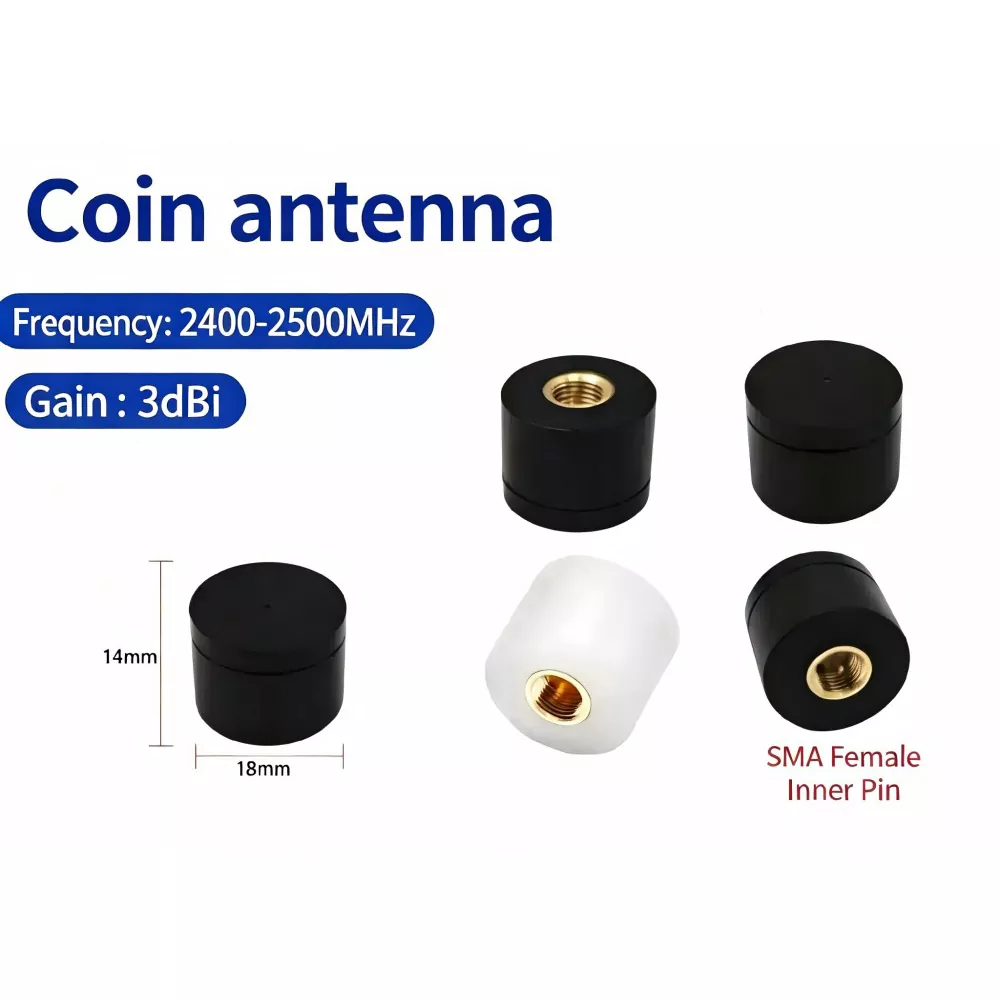

1. ကျစ်လစ်သော ခလုတ်ပုံသဏ္ဍာန် တည်ဆောက်ပုံ-အမြင့် 14 မီလီမီတာနှင့် 15 မီလီမီတာနှင့် 18 မီလီမီတာ အောက်ခံအချင်းများဖြင့် ရနိုင်သည်။ သေးငယ်သော ခြေရာသည် ပြင်ပအင်တင်နာနေရာ အကန့်အသတ်ရှိသော တပ်ဆင်မှုများကို ပံ့ပိုးပေးသည်။

2. dual-band လုပ်ဆောင်ချက်-ဤ Mini WiFi Antenna သည် သတ်မှတ်ထားသော 2.4GHz နှင့် 5.8GHz ကြိမ်နှုန်းအပိုင်းအခြားများကို ပံ့ပိုးပေးပါသည်။ စက်ပစ္စည်းဖွဲ့စည်းပုံအပေါ်မူတည်၍ အင်တင်နာကို တွဲဖက်သုံးနိုင်သော WiFi၊ Bluetooth၊ နှင့် ZigBee အပလီကေးရှင်းများတွင် အသုံးပြုနိုင်သည်။ ရွေးချယ်ခြင်းမပြုမီ ပရိုတိုကော-သတ်မှတ်ထားသော ကြိမ်နှုန်းလိုအပ်ချက်များကို အတည်ပြုပါ။

3. အင်တာဖေ့စ် ရွေးစရာများ-ပုံမှန်ဖွဲ့စည်းပုံများတွင် မတူညီသော ဆက်သွယ်မှုအစီအစဉ်များဖြင့် SMA အင်တာဖေ့စ်များ ပါဝင်သည်။ တွဲသုံးနိုင်သောဆက်စပ်ပစ္စည်းများသည် ရွေးချယ်ထားသောဖွဲ့စည်းပုံအရ၊ ရွေးချယ်ထားသောဖွဲ့စည်းပုံအရ ပထမမျိုးဆက် သို့မဟုတ် စတုတ္ထမျိုးဆက် IPEX feeder ကေဘယ်များပါဝင်နိုင်သည်။

4. သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေးIP54 အဆင့်သတ်မှတ်ထားသော အိမ်ရာသည် ဖုန်မှုန့်များဝင်ရောက်ခြင်းနှင့် ရေဝင်ခြင်းမှ ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ စတော့နှင့် အော်ဒါလိုအပ်ချက်အရ အနက်ရောင်နှင့် အဖြူရောင်အိမ်ရာရွေးချယ်ခွင့်များကို ရရှိနိုင်ပါသည်။

5. စိတ်ကြိုက်ပြင်ဆင်ခြင်း-စိတ်ကြိုက် SMA Antenna ရွေးချယ်မှုများတွင် အတိုင်းအတာ ချိန်ညှိမှုများ၊ ဘူးခွံလိုဂို ပုံနှိပ်ခြင်းနှင့် RF ချိတ်ဆက်မှုပုံစံများ ပါဝင်နိုင်သည်။ မှာယူမှုတစ်ခုစီအတွက် စတော့ရရှိနိုင်မှု၊ နမူနာပို့ဆောင်ချိန်နှင့် ပမာဏစျေးနှုန်းတို့ကို အတည်ပြုရပါမည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

လျှောက်လွှာဥပမာများ

1. စမတ်အိမ်သုံးပစ္စည်းများအိမ်ရာနေရာကန့်သတ်ထားသည့်နေရာတွင် ကျစ်လစ်သိပ်သည်းသော အင်တင်နာကို WiFi တံခါး သို့မဟုတ် ပြတင်းပေါက်အချက်ပေးစနစ်တွင် တပ်ဆင်နိုင်သည်။ နောက်ဆုံးချိတ်ဆက်မှုအကွာအဝေးသည် အင်တင်နာနေရာချထားမှု၊ နံရံများ၊ အနှောင့်အယှက်များနှင့် စက်ပစ္စည်း၏ RF ဖွဲ့စည်းမှုအပေါ် မူတည်သည်။

2. စက်မှုအာရုံခံကိရိယာများ-အပူချိန်နှင့် စိုထိုင်းဆ စောင့်ကြည့်ရေးကိရိယာများဖြင့် ကြိုးမဲ့အာရုံခံကိရိယာကို အသုံးပြုနိုင်သည်။ သတ္တုဖြင့်ပြုလုပ်ထားသော စက်ပစ္စည်းများအတွက်၊ RF စွမ်းဆောင်ရည်အပေါ် ၎င်းတို့၏အကျိုးသက်ရောက်မှုကို ဆုံးဖြတ်ရန်အတွက် အင်တင်နာနေရာချထားခြင်းနှင့် ပတ်ဝန်းကျင်မြေပြင်ဖွဲ့စည်းပုံကို အကဲဖြတ်သင့်သည်။

3. ပြင်ပဝင်ရောက်ထိန်းချုပ်ရေးကိရိယာများ-ပြင်ပတွင် တပ်ဆင်ထားသော အင်တင်နာသည် တွဲဖက်အသုံးပြုနိုင်သော ဘလူးတုသ်ဝင်ရောက်မှု ထိန်းချုပ်ကိရိယာများကို ပံ့ပိုးနိုင်ပါသည်။ အရံအတား၊ ချိတ်ဆက်တံ ဆိပ်နှင့် တပ်ဆင်ခြင်း အစီအစဉ်ကို လိုအပ်သော ပတ်ဝန်းကျင်အခြေအနေများနှင့် ကိုက်ညီအောင် စစ်ဆေးသင့်သည်။

4. လက်ကိုင်ပစ္စည်းများ-လက်ကိုင်ကိရိယာများအတွက် ဤ Mini Antenna ကို ကြိုးမဲ့ဘားကုဒ်စကင်နာများနှင့် ကျစ်လစ်သိပ်သည်းသော ပြင်ပအင်တင်နာလိုအပ်သည့် အခြားသယ်ဆောင်ရလွယ်ကူသော အီလက်ထရွန်းနစ်ပစ္စည်းများအတွက် ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။ ရည်ရွယ်ထားသော လုပ်ငန်းဆောင်ရွက်မှုပတ်ဝန်းကျင်တွင် ချိတ်ဆက်မှု တည်ငြိမ်မှုကို အတည်ပြုရပါမည်။

ရွေးချယ်ခြင်းနှင့် မှာယူခြင်းလမ်းညွှန်

1. ကြိမ်နှုန်းရွေးချယ်မှု-လိုက်ဖက်ညီသော WiFi နှင့် Bluetooth ဖွဲ့စည်းမှုပုံစံများကို အသုံးပြုသည့် စက်များအတွက် 2.4GHz နှင့် 5.8GHz dual-band မော်ဒယ်ကို အကဲဖြတ်ပါ။ Bluetooth-သီးသန့် အပလီကေးရှင်းများအတွက် 2.4GHz single-band configuration ကို ရရှိနိုင်ပါက ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။

2. တပ်ဆင်မှုပတ်ဝန်းကျင်-သတ္တုအိမ်များပါသည့် စက်ပစ္စည်းများအတွက်၊ အင်တင်နာ၏ တပ်ဆင်မှုအနေအထား၊ ကင်းရှင်းရေးနှင့် မြေစိုက်ခြင်းအစီအစဉ်ကို ပြန်လည်သုံးသပ်ပါ။ ရောင်ပြန်အခြေခံသည် နောက်ဆုံးအဖုံးတွင် RF စမ်းသပ်ခြင်းအတွက် လိုအပ်မှုကို မဖယ်ရှားပါ။

3. အရွယ်အစား ရွေးချယ်မှု-တပ်ဆင်ရန်နေရာကို ကန့်သတ်ထားသည့်အခါ 15mm အချင်းဗားရှင်းကို ထည့်သွင်းစဉ်းစားပါ။ ရရှိနိုင်သောနေရာနှင့် လိုအပ်သော RF ဝိသေသလက္ခဏာများကို ပံ့ပိုးသည့်အခါ 18mm ဗားရှင်းကို ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။ ပိုကြီးသောမော်ဒယ်သည် အမြဲတမ်းပိုမိုမြင့်မားသောအမြတ်ကိုပေးသည်ဟု ယူဆရမည့်အစား စွမ်းဆောင်ရည်ကို အတည်ပြုပါ။

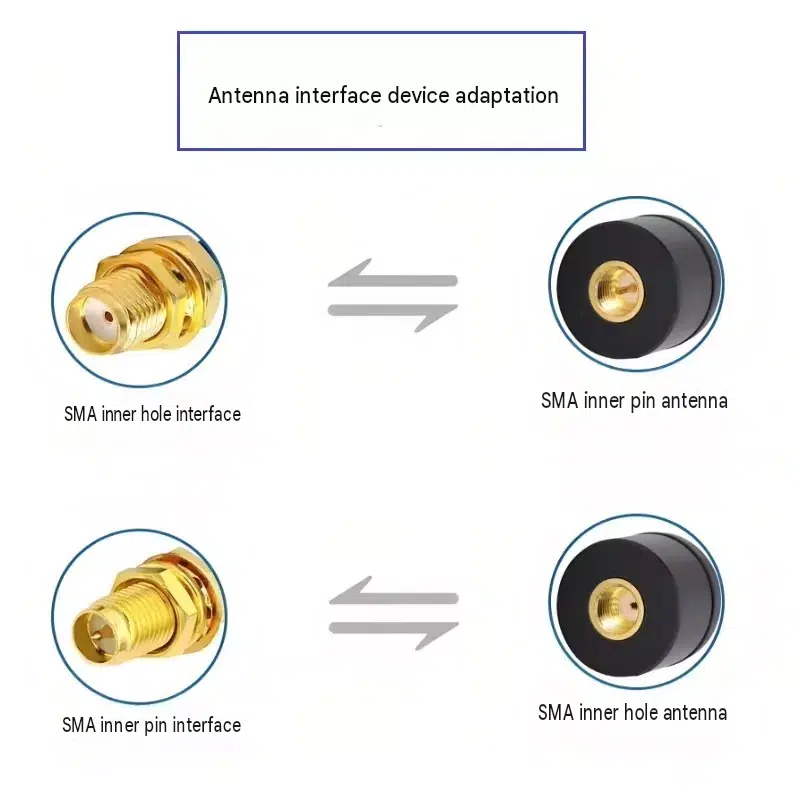

4. အင်တာဖေ့စ်နှင့် တင်ပို့မှု လိုအပ်ချက်များ-စက်ပစ္စည်းသည် SMA အတွင်း-ပင်နံပါတ် သို့မဟုတ် အတွင်း-အပေါက်ကြားခံကိရိယာ လိုအပ်သည်ရှိမရှိ အတည်ပြုပါ။ IPEX အဒက်တာကြိုးများ၊ ချိတ်ဆက်ကိရိယာဖွဲ့စည်းပုံများနှင့် ကြားနေထုတ်ကုန်ထုပ်ပိုးမှုများကို မှာယူမှုကို ပြင်ဆင်သည့်အခါ ဆွေးနွေးနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. ဤအင်တင်နာကို သတ္တုဖြင့်ပြုလုပ်ထားသော ကိရိယာများဖြင့် အသုံးပြုနိုင်မည်လား။

၎င်းသည် သတ္တုဖြင့်ပြုလုပ်ထားသော ကိရိယာများအတွက် သင့်လျော်နိုင်သော်လည်း စွမ်းဆောင်ရည်သည် အင်တင်နာ၏ တပ်ဆင်မှုအနေအထား၊ ရှင်းလင်းမှု၊ မြေပြင်ဖွဲ့စည်းပုံနှင့် အိမ်ရာဒီဇိုင်းအပေါ် မူတည်သည်။ ရောင်ပြန်အခြေခံသည် အနီးနားရှိ အဆောက်အဦများနှင့် အပြန်အလှန်ဆက်သွယ်မှုကို စီမံခန့်ခွဲရာတွင် ကူညီရန် ရည်ရွယ်ပါသည်။ ပြီးသွားသော စက်တွင် စမ်းသပ်ရန် အကြံပြုထားသည်။

2. SMA interface ကို IPEX သို့ ပြောင်းနိုင်ပါသလား။

သတ်မှတ်ထားသော IPEX မျိုးဆက်များအပါအဝင် တွဲဖက်အသုံးပြုနိုင်သော feeder ကေဘယ်များနှင့် အင်တာဖေ့စ်ဖွဲ့စည်းပုံများကို ရနိုင်ပါသည်။ ကျေးဇူးပြု၍ မမှာယူမီ လိုအပ်သော ချိတ်ဆက်ကိရိယာအမျိုးအစား၊ ကေဘယ်ကြိုးအရှည်နှင့် တပ်ဆင်မှုအစီအစဉ်ကို အတည်ပြုပါ။

3. ဓာတ်ခွဲခန်းစမ်းသပ်မှုအစီရင်ခံစာကို ပေးနိုင်ပါသလား။

သက်ဆိုင်ရာ ထုတ်ကုန်ဖွဲ့စည်းပုံများ အတွက် RF စမ်းသပ်မှုစာရွက်စာတမ်းကို ရနိုင်ပါသည်။ အော်ဒါမတင်မီ ရရှိနိုင်သော အစီရင်ခံစာများ၊ တိုင်းတာမှုဘောင်များနှင့် စမ်းသပ်မှုအခြေအနေများကို Qianmu Communication ဖြင့် အတည်ပြုပါ။

4. ဤ 2.4GHz 5.8GHz Dual Band Antenna သည် WiFi နှင့် Bluetooth စက်များအတွက် သင့်လျော်ပါသလား။

သတ်မှတ်ထားသော ကြိမ်နှုန်းအပိုင်းအခြားများသည် 2.4GHz နှင့် 5.8GHz လုပ်ဆောင်ချက်ကို အကျုံးဝင်သည်။ လိုက်ဖက်ညီမှုသည် စက်၏ကြိုးမဲ့ပရိုတိုကော၊ လိုအပ်သော လှိုင်းနှုန်းစဉ်၊ ချိတ်ဆက်ကိရိယာနှင့် RF ဒီဇိုင်းတို့အပေါ် မူတည်သည်။ 2.4GHz ဖြင့်လည်ပတ်နေသော ZigBee စက်များအတွက်၊ ကိုက်ညီသောဖွဲ့စည်းပုံကို အတည်ပြုပြီး နောက်ဆုံးထုတ်ကုန်တွင် စွမ်းဆောင်ရည်ကို အတည်ပြုပါ။

5. connector သို့မဟုတ် cable configuration ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

စိတ်ကြိုက် SMA Antenna ဖွဲ့စည်းမှုပုံစံများသည် မတူညီသော စက်ပစ္စည်းမျက်နှာပြင်များနှင့် တပ်ဆင်မှုလိုအပ်ချက်များအတွက် ရနိုင်ပါသည်။ လိုအပ်သောဖွဲ့စည်းပုံကို အကဲဖြတ်နိုင်စေရန် ချိတ်ဆက်ကိရိယာအမျိုးအစား၊ ကေဘယ်အရှည်၊ ကြိမ်နှုန်းအကွာအဝေးနှင့် ပစ်မှတ်အပလီကေးရှင်းကို ပေးပါ။

6. ဤအင်တင်နာကို စမတ်အာရုံခံကိရိယာများနှင့် သယ်ဆောင်ရလွယ်ကူသောကိရိယာများတွင် အသုံးပြုနိုင်မည်လား။

Smart Sensors အပလီကေးရှင်းများအတွက် WiFi Antenna နှင့် ကြိမ်နှုန်းအကွာအဝေးနှင့် RF ဝိသေသလက္ခဏာများသည် စက်ပစ္စည်းလိုအပ်ချက်များနှင့် ကိုက်ညီသောအခါတွင် ၎င်းသည် သင့်လျော်သည်။ သယ်ဆောင်ရလွယ်ကူသော စက်ပစ္စည်းများအတွက်၊ ဒီဇိုင်းကို အပြီးသတ်ခြင်းမပြုမီ ရရှိနိုင်သော တပ်ဆင်ရန်နေရာ၊ အရံပစ္စည်းများနှင့် အင်တင်နာတည်နေရာတို့ကို အကဲဖြတ်ပါ။
