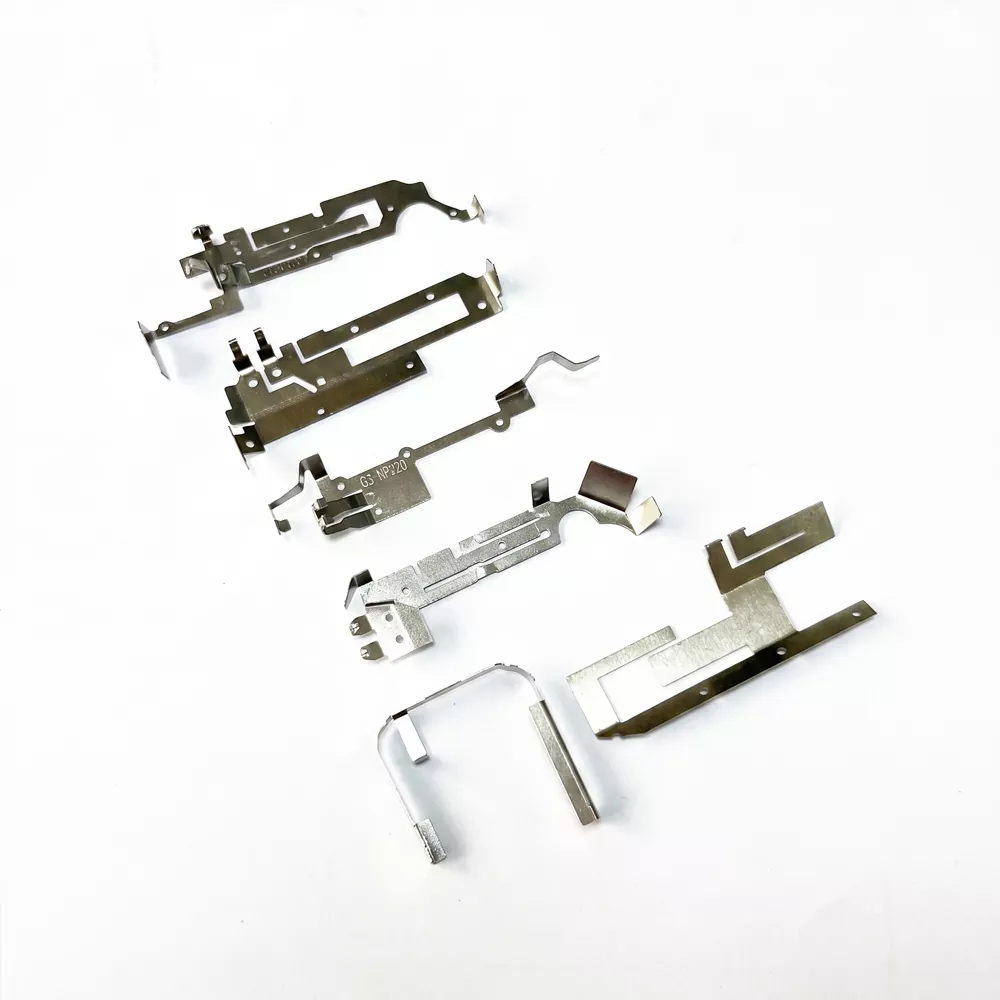

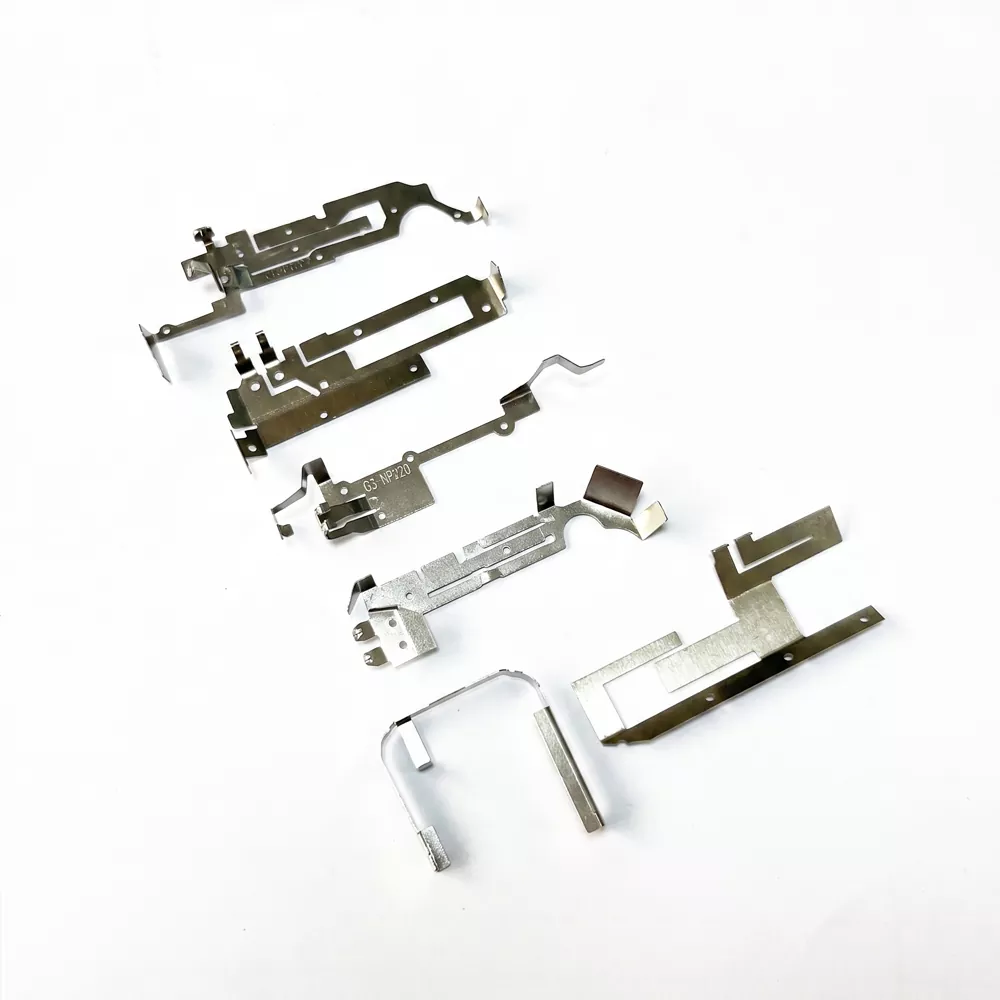

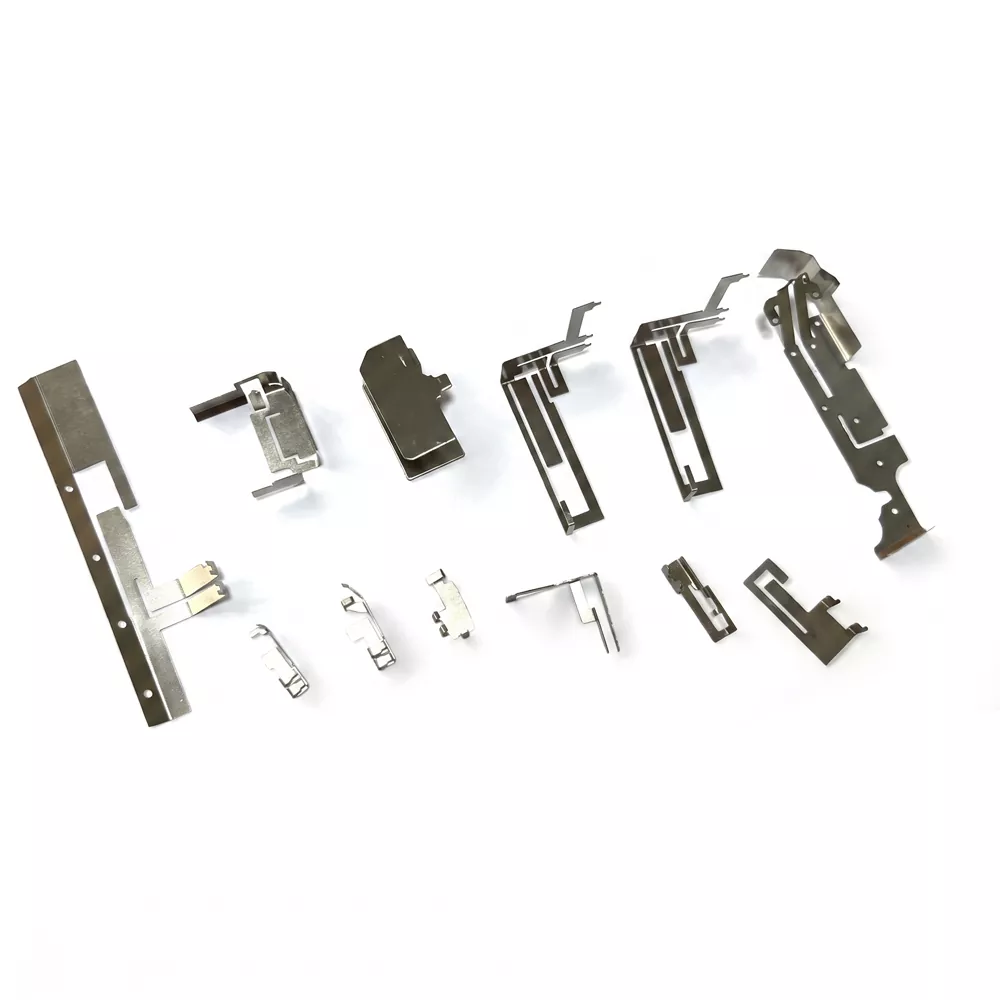

သတ္တုတံဆိပ်ခေါင်း အင်တင်နာ

သတ္တုတံဆိပ်ခေါင်း အင်တင်နာသည် အလွန်ပါးလွှာသော သံမဏိစတီးလ် (SUS301 သို့မဟုတ် SUS304 ကဲ့သို့) သို့မဟုတ် တိကျစွာ တံဆိပ်တုံးထုသည့် လုပ်ငန်းစဉ်ကို အသုံးပြု၍ ကြေးနီသတ္တုစပ်မှ ထုတ်လုပ်သည့် RF အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ပုံမှန်အားဖြင့် အထူ 1 မီလီမီတာအောက်သာရှိပြီး ကွေးညွှတ်သော သို့မဟုတ် ပုံမမှန်သော စက်မျက်နှာပြင်များနှင့် အနီးကပ်လိုက်လျောညီထွေဖြစ်အောင် ဒီဇိုင်းထုတ်ထားပြီး ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်းနစ်ထုတ်ကုန်များအတွက် သင့်လျော်သည်။

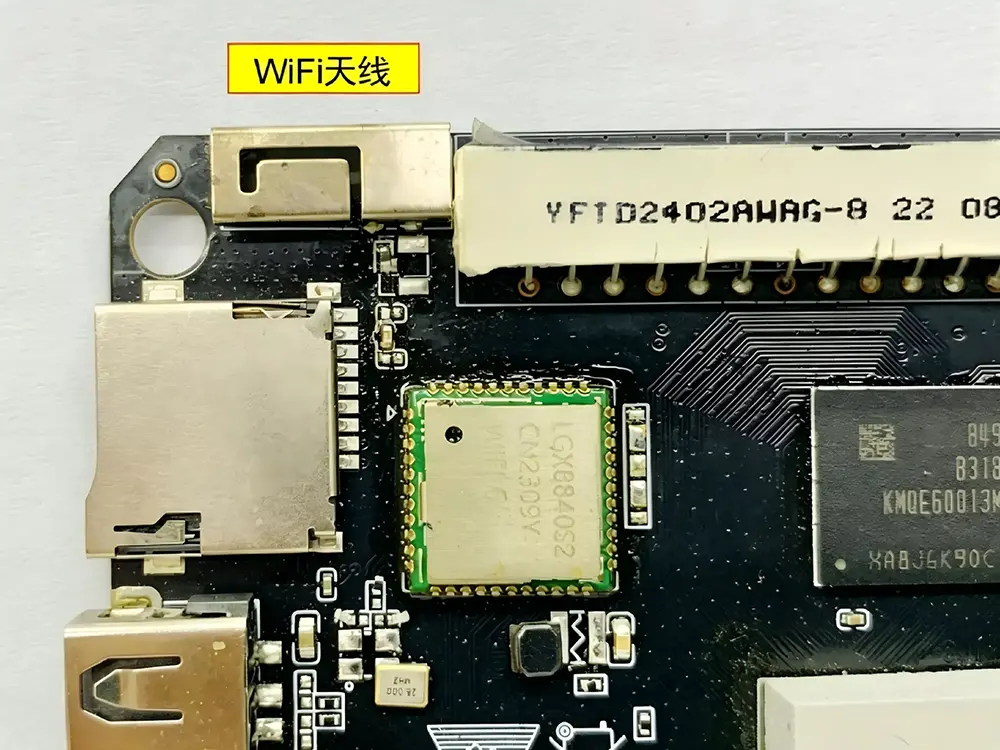

ဤအင်တင်နာသည် ၎င်း၏ဂရုတစိုက်ဒီဇိုင်းထုတ်ထားသော သတ္တုဂျီသြမေတြီမှထုတ်ပေးသော လျှပ်စစ်သံလိုက်ပဲ့တင်ထပ်မှုမှတစ်ဆင့် လုပ်ဆောင်သည်။ တပ်ဆင်နေစဉ်အတွင်း၊ အောက်ခြေအဆက်အသွယ်အမှတ်များကို PCB အင်တင်နာ terminals များပေါ်တွင် ဖိထားပြီး ဂဟေမပါဘဲ ယုံကြည်စိတ်ချရသော လျှပ်စစ်ချိတ်ဆက်မှုတစ်ခုအဖြစ် ဖန်တီးသည်။ စပရိန်အဆက်အသွယ်ဖွဲ့စည်းပုံသည် elastic ပုံပျက်ခြင်းမှတဆင့်စက်ပိုင်းဆိုင်ရာဖိအားကိုစုပ်ယူစဉ်တွင်တည်ငြိမ်သောအချက်ပြထုတ်လွှင့်မှုကိုသေချာစေပြီး၊ ထပ်ခါတလဲလဲတပ်ဆင်ခြင်းနှင့်တုန်ခါမှုအခြေအနေများအောက်တွင်ရေရှည်ကြာရှည်ခံမှုကိုထောက်ပံ့ပေးသည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

Metal Stamp Antenna သည် ထိန်းချုပ်ထားသော impedance နှင့် တည်ငြိမ်သော စက်ပိုင်းဆိုင်ရာ အဆက်အသွယ်စွမ်းဆောင်ရည်ရှိသော ကျစ်လစ်သိပ်သည်းသော RF applications များအတွက် ဒီဇိုင်းထုတ်ထားသည်။

စံပြုစမ်းသပ်မှုအခြေအနေများ

ဒေတာညီညွတ်မှုကို သေချာစေရန်၊ RF နှင့် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များအားလုံးကို အောက်ပါ စံသတ်မှတ်ချက်များဖြင့် တိုင်းတာသည်-

Impedance နှင့် VSWR တိုင်းတာမှု

50Ωရည်ညွှန်းစနစ်ဖြင့် ချိန်ညှိထားသော Vector Network Analyzer (VNA) ကို အသုံးပြု၍ စမ်းသပ်ခဲ့သည်။

RF စွမ်းဆောင်ရည်ပတ်ဝန်းကျင်

စံရည်ညွှန်းမြေပြင်လေယဉ်ဖြင့် တိုင်းတာမှုများသည် နေရာလွတ် သို့မဟုတ် တစ်ပိုင်းမဟုတ်သော ပတ်ဝန်းကျင်တွင် လုပ်ဆောင်သည်။

စက်ပိုင်းဆိုင်ရာ ဆက်သွယ်စမ်းသပ်မှု

အင်တင်နာကို သတ်မှတ်ထားသော အဆက်အသွယ်အမြင့်နှင့် ထိန်းချုပ်ထားသော ဖိတွန်းအားပါရှိသော စံ PCB အကွက်အပြင်အဆင်တွင် တပ်ဆင်ထားသည်။

ကြိမ်နှုန်းတိုင်းတာမှုအခြေအနေ

အကျိုးသက်ရောက်မှုများကို တွက်ချက်ရန်အတွက် ကိုယ်စားပြုစက်အရံအတားတစ်ခုတွင် ထည့်သွင်းပြီးနောက် ဗဟိုကြိမ်နှုန်းကို အကဲဖြတ်သည်။

အပူချိန်စမ်းသပ်မှုအခြေအနေ

စဉ်ဆက်မပြတ်လျှပ်စစ်စောင့်ကြည့်မှုအောက်တွင်အပူစက်ဘီးစီးခြင်းကို -40 ℃မှ +85 ℃ပြုလုပ်ခဲ့သည်။

သက်ဆိုင်သော စက်ပစ္စည်းများနှင့် အက်ပ်လီကေးရှင်းအခြေအနေများ

အဓိက အရောင်းရဆုံးအချက်- Hardware Spring Antenna ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

Space-Efficient ဒီဇိုင်း

၎င်း၏ အနိမ့်ပိုင်းဖွဲ့စည်းပုံသည် ကွေးညွှတ်သော သို့မဟုတ် ပုံမမှန်သော မျက်နှာပြင်များနှင့် လိုက်လျောညီထွေရှိနိုင်ပြီး ဘက်ထရီနှင့် အခြားအစိတ်အပိုင်းများအတွက် အတွင်းပိုင်းနေရာလွတ်ကို အမြင့်ဆုံးဖြစ်အောင် ကူညီပေးသည်။

ကုန်ကျစရိတ်သက်သာသော စည်းဝေးပွဲ

PCB အဆက်အသွယ်များနှင့် အံဝင်ခွင်ကျချိတ်ဆက်မှုသည် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်များကို ဖယ်ရှားပေးပြီး အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုတွင် တပ်ဆင်ချိန်နှင့် ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

စက်ပိုင်းဆိုင်ရာ ကြာရှည်ခံမှု

Elastic contact ဖွဲ့စည်းပုံသည် တုန်ခါမှု၊ တုန်ခါမှုနှင့် ထပ်ခါတလဲလဲ စက်ပိုင်းဆိုင်ရာ ဖိစီးမှုအောက်တွင် တည်ငြိမ်သော လျှပ်စစ်စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။

တိကျသောနေရာချထားခြင်းဒီဇိုင်း

တံဆိပ်တုံးခတ်ထားသော ချိန်ညှိမှုအပေါက်များ (အဝိုင်းနှင့် အပေါက်များ) သည် အလိုအလျောက်စုဝေးစဉ်အတွင်း အင်တင်နာဖိဒ်အမှတ်နှင့် PCB ကြား တိကျသောနေရာချထားမှုကို သေချာစေသည်။

တပ်ဆင်ခြင်းလမ်းညွှန်နှင့် အင်ဂျင်နီယာဆိုင်ရာ အကြံပြုချက်များ

စနစ်အဆင့် အပလီကေးရှင်းများတွင် Metal Stamp Antenna ၏ အကောင်းဆုံးစွမ်းဆောင်ရည်ကို သေချာစေရန်အတွက် အောက်ဖော်ပြပါ တပ်ဆင်လမ်းညွှန်ချက်များကို Shenzhen Qianmu Communication Technology Co., Ltd. မှ ပံ့ပိုးပေးပါသည်။

1. နေရာချထားခြင်း ဒီဇိုင်း

အင်တင်နာဖွဲ့စည်းပုံတွင် အနည်းဆုံး ချိန်ညှိမှုအပေါက်နှစ်ခုကို ဒီဇိုင်းထုတ်ပါ- မူလနေရာချထားမှုအတွက် စက်ဝိုင်းအပေါက်တစ်ခုနှင့် ဒုတိယတန်းညှိမှုအတွက် ရှည်လျားသောအပေါက်တစ်ပေါက်ကို ဒီဇိုင်းထုတ်ပါ။ တပ်ဆင်နေစဉ်အတွင်း စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုရှိစေရန်အတွက် အကွာအဝေးသည် လုံလောက်သင့်သည်။

2. ရှင်းလင်းရေးလိုအပ်ချက်များ

ပတ်ဝန်းကျင်ရှိ သတ္တုအစိတ်အပိုင်းများနှင့် လျှပ်ကူးပစ္စည်းတို့မှ ဖြာထွက်နေသော ဒြပ်စင်ကို ထားပါ။ အနီးနားရှိ အဆောက်အဦများကြောင့် ဖြစ်ပေါ်လာသော အကျိုးဆက်များကို လျှော့ချရန် သင့်လျော်သော ရှင်းလင်းရေးဇုန်ကို ထိန်းသိမ်းထားသင့်သည်။ တည်ငြိမ်သော တပ်ဆင်ခြင်းအတွက် ကော်ပြင်ဆင်ခြင်းကို အသုံးပြုနိုင်သည်။

3. ဖိအားထိန်းချုပ်မှု ဆက်သွယ်ပါ။

spring terminal နှင့် PCB feed pad အကြား ထိတွေ့အားကို သတ်မှတ်ထားသော စက်အကွာအဝေးအတွင်း ထိန်းချုပ်ထားသင့်သည်။ ဖိအားမလုံလောက်ခြင်းသည် RF အဆက်အသွယ်တည်ငြိမ်မှုကို ထိခိုက်စေနိုင်ပြီး အလွန်အကျွံဖိအားများသည် အဆက်အသွယ်ဖွဲ့စည်းပုံ၏ အမြဲတမ်းပုံပျက်ခြင်းကို ဖြစ်စေနိုင်သည်။

4. System-Level Tuning

နောက်ဆုံးစက်ပစ္စည်းသို့ တပ်ဆင်ပြီးနောက်၊ အကာအရံများနှင့် ပတ်၀န်းကျင်ရှိ အစိတ်အပိုင်းများနှင့် ချိတ်ဆက်မိခြင်းကြောင့် အင်တင်နာ၏စွမ်းဆောင်ရည် ပြောင်းလဲသွားနိုင်သည်။ စနစ်အဆင့်တွင် ပဲ့တင်ထပ်တိကျမှုကို သေချာစေရန် vector ကွန်ရက်ခွဲခြမ်းစိတ်ဖြာမှု (VNA) ကို အသုံးပြု၍ အပြီးသတ်ချိန်ညှိခြင်းကို အကြံပြုထားသည်။

မှန်ကန်သော Hardware Spring Antenna ကို ဘယ်လိုရွေးချယ်မလဲ။

သတ္တုတံဆိပ်ခေါင်း အင်တင်နာကို ရွေးချယ်သည့်အခါ၊ အကဲဖြတ်မှုသည် အောက်ပါ အဓိက ဒီဇိုင်းအချက်များပေါ်တွင် အခြေခံသင့်သည်-

ရနိုင်သော Device Space

အရံအတား၏ အတွင်းပိုင်းနေရာကို တိုင်းတာပြီး သင့်လျော်သော စက်ပိုင်းဆိုင်ရာ အံဝင်ခွင်ကျရှိစေရန် သင့်လျော်သော အလျား၊ အနံနှင့် အထူရှိသော အင်တင်နာကို ရွေးချယ်ပါ။

Operating Frequency နှင့် Bandwidth

ပစ်မှတ်ဆက်သွယ်ရေးလှိုင်း (ဥပမာ၊ WiFi၊ Bluetooth၊ သို့မဟုတ် sub-GHz IoT လှိုင်းများ) ကို သတ်မှတ်ပါ။ ကြိုးကျဉ်းဒီဇိုင်းများအတွက်၊ ဖွံ့ဖြိုးတိုးတက်မှုအတွင်း တည်ဆောက်ပုံဆိုင်ရာ ချိန်ညှိမှုမှတစ်ဆင့် အင်တင်နာစွမ်းဆောင်ရည်ကို ကောင်းစွာချိန်ညှိနိုင်သည်။

လျှောက်လွှာပတ်ဝန်းကျင်

မော်တော်ယာဥ်၊ အပြင်ဘက်၊ သို့မဟုတ် စက်မှုလုပ်ငန်းသုံးအတွက်၊ SUS304 နှင့် မျက်နှာပြင်အပူပေးခြင်းကဲ့သို့သော ပစ္စည်းရွေးချယ်မှုသည် ချေးခံနိုင်ရည်နှင့် အပူချိန်တည်ငြိမ်မှုကို မြှင့်တင်ရန် အကြံပြုထားသည်။

PCB နှင့် Assembly Design

PCB ရှိ feed point ၏ မှန်ကန်သော ချိန်ညှိမှုကို သေချာပါစေ။ တပ်ဆင်မှု ညီညွတ်မှုနှင့် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု အထွက်နှုန်း တိုးတက်စေရန်အတွက် သင့်လျော်သော တပ်ဆင်ခြင်း (ဖိ-အံကျ သို့မဟုတ် စပရိန်အဆက်အသွယ် ဒီဇိုင်း) ကို ရွေးချယ်ပါ။

အဘယ်ကြောင့် Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. သည် ကြိုးမဲ့ကိရိယာများအတွက် သတ္တုတံဆိပ်ခေါင်းအင်တင်နာဖြေရှင်းချက်များအား ဒီဇိုင်းနှင့်ထုတ်လုပ်ခြင်းအပေါ် အာရုံစိုက်ပြီး၊ OEM/ODM ဖွံ့ဖြိုးတိုးတက်မှုနှင့် မတူညီသော RF အပလီကေးရှင်းများအတွက် စိတ်ကြိုက်အင်တင်နာပုံစံများကို ပံ့ပိုးပေးပါသည်။

အိမ်တွင်း ထုတ်လုပ်မှု စွမ်းရည်

တိကျစွာ တံဆိပ်တုံးထုခြင်းနှင့် ကိရိယာတန်ဆာပလာများကို အတွင်းပိုင်း၌ ထိန်းချုပ်ထားပြီး၊ တည်ငြိမ်သော ထုတ်လုပ်မှု လိုက်လျောညီထွေရှိမှုနှင့် အရွယ်တင်နိုင်သော အထွက်နှုန်းတို့ကို သေချာစေသည်။

Application-Driven Customization

မတူညီသော စက်နှင့် အကာအရံလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် အင်တင်နာဖွဲ့စည်းပုံများကို ဂျီသြမေတြီ၊ ပျော့ပျောင်းမှု၊ နှင့် မျက်နှာပြင်ကုသမှုများတွင် ချိန်ညှိနိုင်သည်။

လုပ်ငန်းစဉ်အဆင့် အရည်အသွေးထိန်းချုပ်မှု

စက်ပိုင်းဆိုင်ရာ ယုံကြည်စိတ်ချရမှုနှင့် RF စွမ်းဆောင်ရည်ကို အဆက်အသွယ်တည်ငြိမ်မှုနှင့် လျှပ်စစ်ဆိုင်ရာ ညီညွတ်မှုစစ်ဆေးမှုများအပါအဝင် ထုတ်လုပ်မှုတစ်လျှောက်လုံး စစ်ဆေးအတည်ပြုပါသည်။

ဖွံ့ဖြိုးရေးကာလတွင် အင်ဂျင်နီယာပံ့ပိုးမှု

PCB နှင့် စနစ်အဆင့်တွင် ပေါင်းစပ်လမ်းညွှန်မှုအပါအဝင် ပုံတူပုံစံရိုက်ခြင်းမှ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအထိ နည်းပညာအကူအညီကို ရရှိနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- သတ္တုကလစ်အင်တင်နာ၏ အချက်ပြစွမ်းဆောင်ရည်က ဘယ်လိုလဲ။

A- ၎င်း၏သေးငယ်သောအရွယ်အစားကြောင့်၊ ပုံမှန်အားဖြင့် ထိရောက်မှုမှာ 30% မှ 50% အထိ ရှိနိုင်ပါသည်။ ၎င်းသည် စမတ်အိမ်သုံးကိရိယာများကဲ့သို့သော တိုတောင်းသောအကွာအဝေးနှင့် ကုန်ကျစရိတ်-အထိခိုက်မခံသောအက်ပ်လီကေးရှင်းများအတွက် သင့်လျော်သည်။ တာဝေးပစ်လိုအပ်ချက်များအတွက်၊ Qianmu Communications သည် အကောင်းဆုံးလုပ်ဆောင်ထားသော အင်တင်နာဖြေရှင်းချက်များကို ပေးပါသည်။

Q2- ဂဟေတုံးကို PCB ပေါ် ဖိထားပြီး အဆက်အသွယ် ညံ့ရင် ဘာလုပ်ရမလဲ။

A- တပ်ဆင်နေစဉ်အတွင်း မှန်ကန်သော PCB pad အမြင့်နှင့် သင့်လျော်သော fixture ဖိအားကို သေချာပါစေ။ နွေဦးဖွဲ့စည်းပုံသည် တည်ငြိမ်သောအဆက်အသွယ်အတွက် ဒီဇိုင်းထုတ်ထားပြီး တင်ပို့ခြင်းမပြုမီ စံချိန်စံညွှန်းစစ်ဆေးမှုကို ပြုလုပ်ပါသည်။

Q3- အသေးစားအသုတ်နမူနာကို သင်ပံ့ပိုးပါသလား။

A: အပြည့်အဝထောက်ခံပါတယ်။ ပရော်ဖက်ရှင်နယ် Metal Stamp Antenna ပေးသွင်းသူအနေဖြင့် R&D အဆင့်အတွင်း လိုအပ်ချက်များကို နားလည်ပြီး သင့်ပရောဂျက်အတည်ပြုချက်ကို လျင်မြန်စွာတိုးတက်စေရန် ကူညီပေးနိုင်ရန် လိုက်လျောညီထွေရှိသော ပုံတူရိုက်ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။

Q4- သတ္တုတံဆိပ်ခေါင်း အင်တင်နာ၏ စွမ်းဆောင်ရည်ကို အဘယ်အရာက အကျိုးသက်ရောက်သနည်း။

 A- စွမ်းဆောင်ရည်ကို အဓိကအားဖြင့် PCB အပြင်အဆင်၊ မြေပြင်အရွယ်အစား၊ ပတ်ဝန်းကျင်ရှိ သတ္တုနှင့် အကာအရံဖွဲ့စည်းပုံတို့ကြောင့် ထိခိုက်ပါသည်။

Q5- တပ်ဆင်ပြီးနောက် ကြိမ်နှုန်း ဘာကြောင့် ပြောင်းသွားတာလဲ။

A- သတ္တုပတ်ဝန်းကျင်နှင့် အိမ်သုံးပစ္စည်းများသည် ပဲ့တင်ထပ်ခြင်းကို ချိန်ညှိနိုင်ပြီး နောက်ဆုံးစနစ်အဆင့် ချိန်ညှိမှုလိုအပ်သည်။

Q6- အဆက်အသွယ် စွမ်းဆောင်ရည် ညံ့ဖျင်းခြင်းကို ဘာက ဖြစ်စေတာလဲ။

A- PCB pad အမြင့် မှားယွင်းနေခြင်း သို့မဟုတ် စပရိန်ဖိအား မလုံလောက်ပါက လျှပ်စစ်တည်ငြိမ်မှုကို ထိခိုက်စေနိုင်သည်။

Q7- ပုံတူပုံစံရိုက်ခြင်းကို သင်ပံ့ပိုးပါသလား။ A- ဟုတ်ကဲ့၊ နမူနာထုတ်လုပ်ခြင်းနှင့် အသေးစားအသုတ် စိတ်ကြိုက်ပြုလုပ်ခြင်း နှစ်မျိုးလုံးကို R&D မှန်ကန်ကြောင်း အတည်ပြုရန်အတွက် ပံ့ပိုးထားပါသည်။
