FPC နှင့် PCB အင်တင်နာများ- ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်နစ်ကိရိယာများအတွက် အဓိကကွာခြားချက်များ

ကျစ်လစ်သော အီလက်ထရွန်နစ် ကိရိယာအတွက် အင်တင်နာကို ရွေးချယ်ခြင်းသည် ရနိုင်သောနေရာနှင့် ကိုက်ညီသည့် အစိတ်အပိုင်းကို ရှာဖွေခြင်းထက် ပိုမိုပါဝင်ပါသည်။ အင်တင်နာသည် စက်ပစ္စည်း၏ PCB အပြင်အဆင်၊ အရံအတား၊ လည်ပတ်မှုအကြိမ်ရေနှင့် ပတ်ဝန်းကျင်အစိတ်အပိုင်းများနှင့် အလုပ်လုပ်ရပါမည်။

FPC အင်တာနာများနှင့် PCB အင်တာနာများသည် ထည့်သွင်းထားသောကြိုးမဲ့ဒီဇိုင်းများအတွက် ရွေးချယ်စရာနှစ်ခုဖြစ်သည်။ နှစ်မျိုးလုံးကို ကျစ်ကျစ်လျစ်လျစ်လျစ်လျူရှုထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အသုံးပြုနိုင်သော်လည်း ဆောက်လုပ်ရေးလုပ်ငန်း၊ တပ်ဆင်မှုလိုအပ်ချက်များနှင့် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် အံဝင်ခွင်ကျရှိပုံတို့မှာ ကွဲပြားသည်။

IoT စက်ပစ္စည်းများ၊ တက်ဘလက်များ၊ ဝတ်ဆင်နိုင်သော အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့် ကြိုးမဲ့စက်ကိရိယာများကို တီထွင်ထုတ်လုပ်နေသည့် အင်ဂျင်နီယာများအတွက်၊ ဤကွာခြားချက်များကို စောစောစီးစီးသိရှိနားလည်ခြင်းသည် ပုံတူရိုက်ခြင်းအတွင်း မလိုအပ်သောဒီဇိုင်းပြောင်းလဲမှုများကို ရှောင်ရှားနိုင်မည်ဖြစ်သည်။

FPC အင်တင်နာဆိုတာဘာလဲ။

FPC အင်တင်နာသည် ပြောင်းလွယ်ပြင်လွယ် ပုံနှိပ်ထားသော ဆားကစ်အလွှာပေါ်တွင် လျှပ်ကူးသည့်ပုံစံကို အသုံးပြုသည်။ ၎င်း၏ပါးလွှာသောဖွဲ့စည်းပုံသည် ၎င်းအား သင့်လျော်သောကျဉ်းမြောင်းသောနေရာများ သို့မဟုတ် အီလက်ထရွန်းနစ်အကာအရံအတွင်း အချို့သောကွေးညွှတ်သောမျက်နှာပြင်တစ်လျှောက်တွင် တပ်ဆင်နိုင်စေပါသည်။

ပင်မ PCB သည် အင်တင်နာအတွက် အလုံအလောက်သင့်လျော်သောနေရာ မပေးထားသောအခါ သို့မဟုတ် ကိရိယာ၏အိမ်သည် မတူညီသောတပ်ဆင်မှုအနေအထားလိုအပ်သည့်အခါ ၎င်းသည် အသုံးဝင်နိုင်သည်။

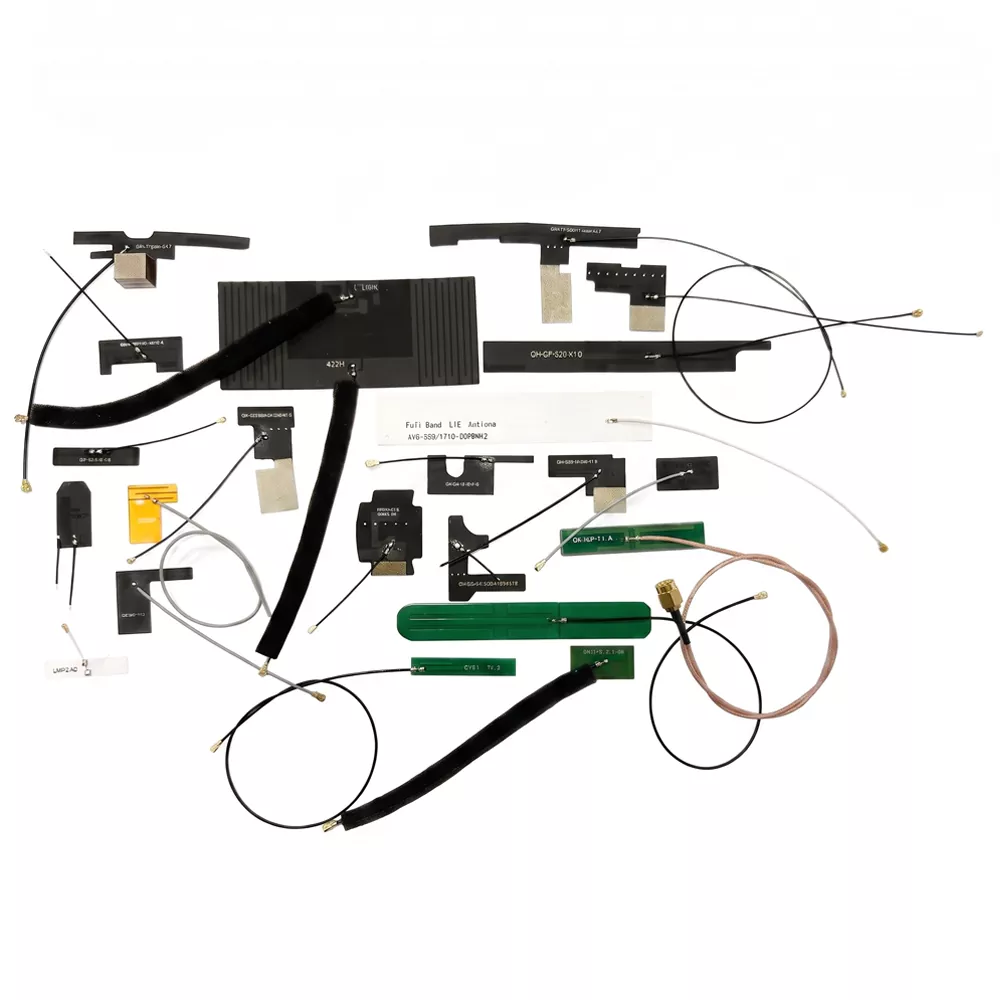

ပုံမှန်အပလီကေးရှင်းများတွင် ဝတ်ဆင်နိုင်သော အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ လက်ကိုင်စက်ကိရိယာများ၊ ခရီးဆောင်ကိရိယာများနှင့် ကျစ်လစ်သော IoT ကိရိယာများ ပါဝင်သည်။ ဟိFPC အင်တင်နာ အပိုင်းအခြားQianmu မှ စက်ပစ္စည်းလိုအပ်ချက်အလိုက် ရွေးချယ်ထားသော သတ်မှတ်ချက်များဖြင့် မတူညီသောကြိုးမဲ့အပလီကေးရှင်းများအတွက် built-in အင်တင်နာဖြေရှင်းချက်များအား ဖုံးအုပ်ပေးပါသည်။

FPC အင်တင်နာကို အကဲဖြတ်သည့်အခါ အင်ဂျင်နီယာများသည် ၎င်း၏အတိုင်းအတာ၊ လည်ပတ်မှုအကြိမ်ရေ၊ ကေဘယ်လ်နှင့် ချိတ်ဆက်မှုရွေးချယ်စရာများ၊ တပ်ဆင်ခြင်းနည်းလမ်းနှင့် အနီးနားရှိသတ္တုအစိတ်အပိုင်းများမှ ကင်းရှင်းကြောင်း စစ်ဆေးသင့်သည်။

PCB အင်တင်နာဆိုတာဘာလဲ။

PCB အင်တင်နာကို ပုံနှိပ်ဆားကစ်ဘုတ်ပေါ်တွင် လျှပ်ကူးပုံစံဖြင့် ဖွဲ့စည်းထားသည်။ ဒီဇိုင်းပေါ်မူတည်၍ ၎င်းကို ပင်မ PCB တွင် ပေါင်းစည်းနိုင်သည် သို့မဟုတ် သီးသန့်ဘုတ်ပေါ်တွင် ထားရှိနိုင်ပါသည်။

ဆားကစ်ဘုတ်တွင် ဖြာထွက်သည့်ဒြပ်စင်နှင့် ၎င်း၏လိုအပ်သောရှင်းလင်းမှုအတွက် နေရာအလုံအလောက်ရှိသောအခါ ဤချဉ်းကပ်မှုသည် သီးခြားအင်တင်နာအစိတ်အပိုင်းတစ်ခု လိုအပ်မှုကို လျှော့ချနိုင်သည်။ ၎င်းကို ကြိုးမဲ့ မော်ဂျူးများ၊ IoT ထိန်းချုပ်ကိရိယာများ၊ စမတ်အိမ်သုံးပစ္စည်းများနှင့် တည်ငြိမ်သော ဘုတ်အပြင်အဆင်ရှိသော အခြားထုတ်ကုန်များအတွက် ထည့်သွင်းစဉ်းစားလေ့ရှိသည်။

သို့ရာတွင်၊ PCB အင်တင်နာသည် ကုန်ကျစရိတ်သက်သာသော သို့မဟုတ် စွမ်းဆောင်ရည်ပိုကောင်းသည့် ရွေးချယ်မှုမှ အလိုအလျောက်မဟုတ်ပါ။ ၎င်း၏ရလဒ်များသည် အင်တင်နာဂျီသြမေတြီ၊ မြေပြင်လေယာဉ်၊ ဘုတ်ပစ္စည်းများ၊ အနီးနားရှိ အစိတ်အပိုင်းများနှင့် နောက်ဆုံးအကာအရံများပေါ်တွင် မူတည်သည်။

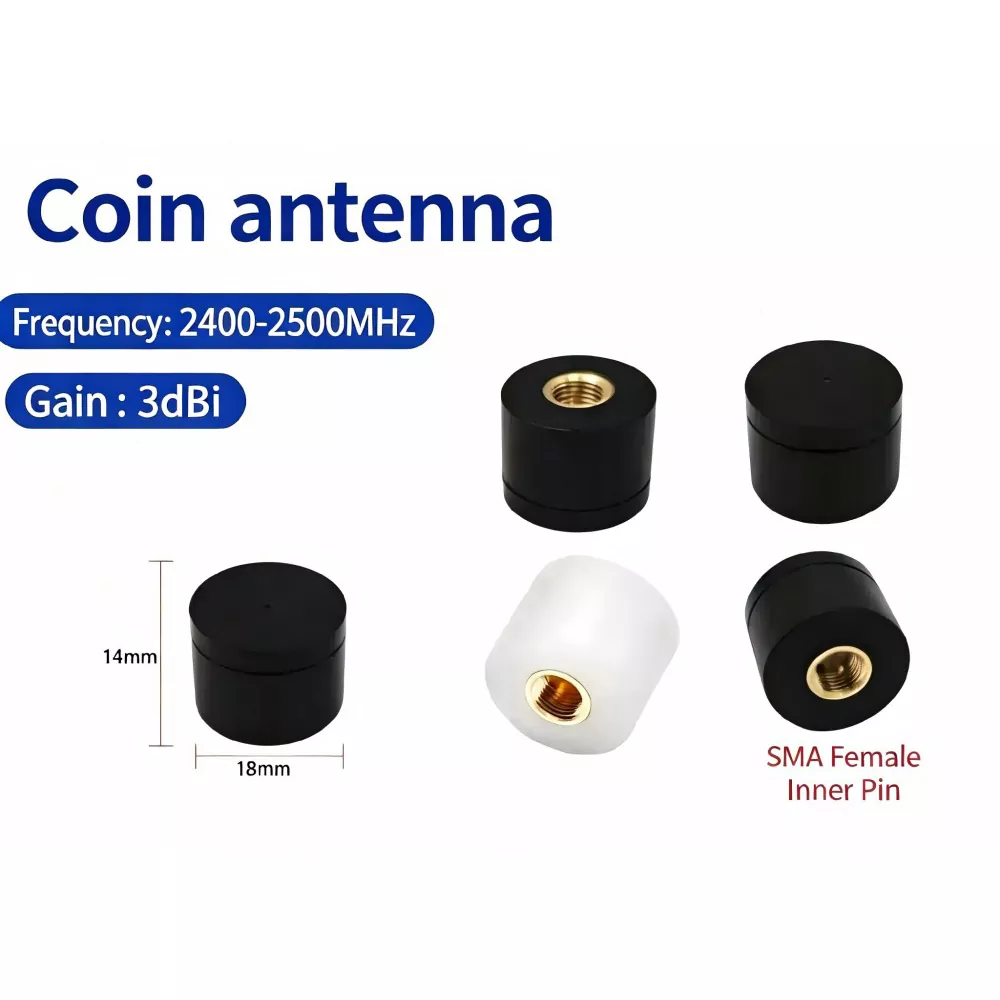

Qianmu ၏built-in အင်တင်နာဖြေရှင်းချက်မတူညီသော စက်ဖွဲ့စည်းပုံများအတွက် FPC-based နှင့် PCB-ပေါင်းစပ်ချဉ်းကပ်မှုများ နှစ်ခုလုံးပါဝင်ပါသည်။

FPC အင်တင်နာနှင့် PCB အင်တင်နာ- သော့ကွဲပြားမှုများ

လက်တွေ့ကျသော ကွာခြားချက်မှာ အင်တင်နာတစ်ခုစီသည် ထုတ်ကုန်နှင့် အံဝင်ခွင်ကျဖြစ်ခြင်းပင်ဖြစ်သည်။ FPC အင်တာနာသည် နေရာချထားရာတွင် ပိုမိုလွတ်လပ်မှုကို ပေးစွမ်းနိုင်ပြီး PCB အင်တာနာသည် ၎င်းပတ်ပတ်လည်တွင် ဆားကစ်ဘုတ်ကို ဒီဇိုင်းထုတ်ထားသည့်အခါ ပေါင်းစပ်မှုကို ရိုးရှင်းစေနိုင်သည်။

အမျိုးအစားနှစ်ခုစလုံးသည် ရည်ရွယ်ထားသည့်စက်ပစ္စည်းတွင် စမ်းသပ်ခြင်းမရှိဘဲ ပိုမိုကောင်းမွန်သောကြိုးမဲ့စွမ်းဆောင်ရည်ကို အာမခံမည်မဟုတ်ပါ။

1. တပ်ဆင်ခြင်းနေရာနှင့် စက်ပိုင်းဆိုင်ရာဒီဇိုင်း

ရနိုင်သောနေရာသည် မကြာခဏ အကဲဖြတ်ရန် ပထမဆုံးအချက်ဖြစ်သည်။

အင်တာနာ၏ ကွေးညွှတ်မှုကန့်သတ်ချက်များ၊ တပ်ဆင်မှုအခြေအနေများနှင့် လျှပ်စစ်လိုအပ်ချက်များကို လေးစားလိုက်နာပါက FPC အင်တာနာကို အကာအရံနံရံ သို့မဟုတ် ကျဉ်းမြောင်းသောအတွင်းပိုင်းဧရိယာအတွင်း၌ ထားရှိနိုင်ပါသည်။ ဘက်ထရီ၊ ဖန်သားပြင်နှင့် ပင်မဘုတ်သည် ရနိုင်သောနေရာအများစုကို နေရာယူထားသည့် စက်ပစ္စည်းများတွင် ၎င်းသည် အသုံးဝင်နိုင်သည်။

PCB အင်တာနာတစ်ခုသည် ဆားကစ်ဘုတ်ပေါ်တွင် သင့်လျော်သောဧရိယာ လိုအပ်သည်။ ၎င်း၏ အပြင်အဆင်သည် ဖြာထွက်သည့်ဒြပ်စင်၊ မြေပြင်လေယာဉ်နှင့် အခြားအစိတ်အပိုင်းများမှ ကင်းရှင်းခြင်းအတွက် ထည့်သွင်းတွက်ချက်ရမည်ဖြစ်သည်။

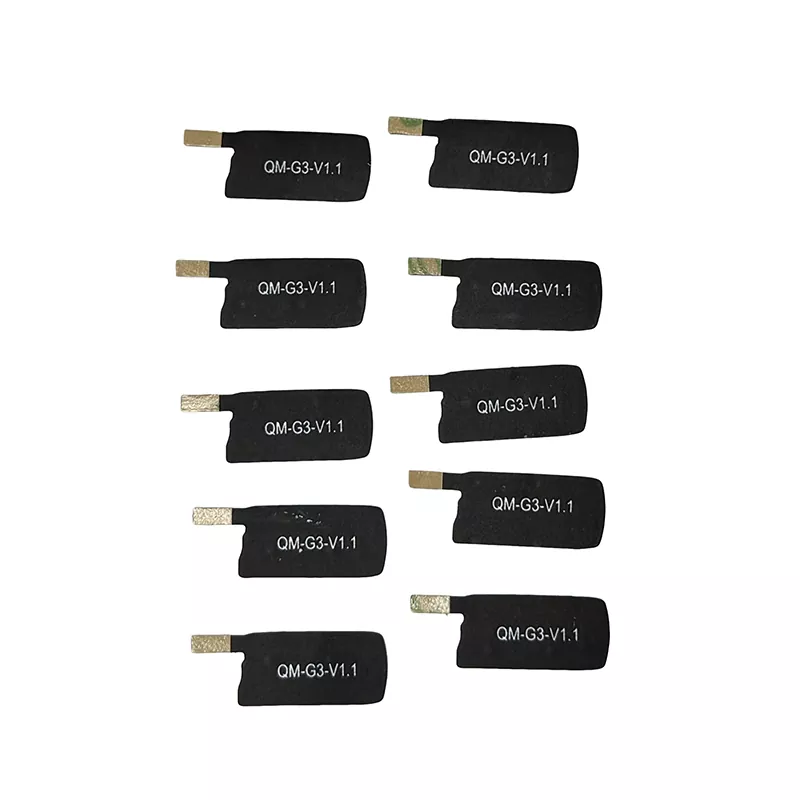

ဥပမာအားဖြင့်၊ တင်းကျပ်စွာ ထုပ်ပိုးထားသော အတွင်းအပြင်အဆင်ပါသော တက်ဘလက်သည် လူစုလူဝေးနေရာများနှင့် ဝေးရာသို့ နေရာချနိုင်သည့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော အင်တင်နာကို အကဲဖြတ်ခြင်းမှ အကျိုးကျေးဇူးရရှိနိုင်ပါသည်။ Qianmu ၏အလွန်ပါးလွှာသော FPC တက်ဘလက်အင်တင်နာဤပေါင်းစပ်မှုအမျိုးအစားကို အကဲဖြတ်သည့်အခါ ပြန်လည်သုံးသပ်ရန် သက်ဆိုင်ရာထုတ်ကုန်တစ်ခုဖြစ်သည်။

နောက်ဆုံးရွေးချယ်မှုမှာ အင်တင်နာ၏အတိုင်းအတာတစ်ခုတည်းထက် ပြီးပြည့်စုံသောစက်ပိုင်းဆိုင်ရာဒီဇိုင်းကို အခြေခံသင့်သည်။

2. RF စွမ်းဆောင်ရည်နှင့် အချက်ပြတည်ငြိမ်မှု

ပြောင်းလွယ်ပြင်လွယ်ရှိသော အင်တင်နာသည် ပိုမိုအားကောင်းသည့် ဧည့်ခံမှုကို အလိုအလျောက်ပေးစွမ်းမည်မဟုတ်သည့်အပြင် PCB ပေါင်းစပ်ထားသော အင်တင်နာသည် ပို၍တည်ငြိမ်နေမည်မဟုတ်ပါ။

စွမ်းဆောင်ရည်သည် လည်ပတ်မှုအကြိမ်ရေ၊ အင်တင်နာဂျီသြမေတြီ၊ အတားအဆီးကိုက်ညီမှု၊ မြေပြင်ရည်ညွှန်းချက်၊ အကာအရံပစ္စည်းများနှင့် ပတ်ဝန်းကျင်အစိတ်အပိုင်းများပေါ်တွင် မူတည်သည်။ ဘက်ထရီများ၊ သတ္တုကွင်းများ၊ ဖန်သားပြင်များနှင့် ကေဘယ်ကြိုးများသည် တပ်ဆင်ထားသော အင်တင်နာကို ထိခိုက်စေနိုင်ပါသည်။

အင်တင်နာတစ်ခုကို မရွေးချယ်မီ၊ အင်ဂျင်နီယာများသည် အောက်ပါဘောင်များကို အတည်ပြုသင့်သည်-

• လည်ပတ်နေသော ကြိမ်နှုန်းနှင့် လိုအပ်သော လှိုင်းနှုန်း

• Impedance နှင့် VSWR

• အမြတ်နှင့် ဓါတ်ခံပုံစံ

• မြေပြင်လေယာဉ်နှင့် အင်တင်နာရှင်းလင်းခြင်း။

• Connector နှင့် feed cable လိုအပ်ချက်များ

• အချောထည်အတွင်း စွမ်းဆောင်ရည်

ကျစ်လစ်သောကြိုးမဲ့စက်ပစ္စည်းများအတွက်၊ အမှန်တကယ်တပ်ဆင်သည့်အနေအထားတွင် အင်တင်နာကိုစမ်းသပ်ခြင်းသည် အထူးအရေးကြီးပါသည်။ သီးသန့်အင်တင်နာမှရရှိသောရလဒ်များသည် အင်တင်နာအား နောက်ဆုံးထုတ်ကုန်အဖြစ် စုစည်းပြီးနောက် ၎င်း၏စွမ်းဆောင်ရည်ကို ကိုယ်စားမပြုနိုင်ပါ။

3. ထုတ်လုပ်မှုကုန်ကျစရိတ်နှင့် စည်းဝေးပွဲ

စုစုပေါင်းကုန်ကျစရိတ်သည် အင်တင်နာစျေးနှုန်းသာမက စက်ပစ္စည်းဒီဇိုင်းအပြည့်အစုံပေါ်တွင်မူတည်ပါသည်။

PCB အင်တင်နာသည် ရှိပြီးသားဘုတ်အဖွဲ့အပြင်အဆင်နှင့်ကိုက်ညီသောအခါ သီးခြားအစိတ်အပိုင်းများနှင့် တပ်ဆင်မှုအဆင့်များကို လျှော့ချနိုင်သည်။ သို့သော်၊ ဒီဇိုင်းသည် PCB အတိုင်းအတာ၊ လမ်းကြောင်းသတ်မှတ်ခြင်း သို့မဟုတ် အစိတ်အပိုင်းနေရာချထားမှုတွင် အပြောင်းအလဲများ လိုအပ်ပါက၊ ထိုပြောင်းလဲမှုများသည် ဖွံ့ဖြိုးတိုးတက်မှုလုပ်ငန်းကို တိုးမြှင့်နိုင်သည်။

FPC အင်တင်နာသည် သီးခြားအစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး အပိုပြုပြင်ရေးပစ္စည်းများ၊ ကေဘယ်ကြိုး သို့မဟုတ် ချိတ်ဆက်ကိရိယာတစ်ခု လိုအပ်နိုင်သည်။ မည်သို့ပင်ဆိုစေကာမူ ၎င်းသည် အဓိက PCB သို့မဟုတ် အကာအရံ ဒီဇိုင်းကို ရှောင်ရှားသောအခါတွင် ၎င်းသည် ပိုမိုလက်တွေ့ဖြစ်နိုင်သည်။

OEM ပရောဂျက်များအတွက်၊ အောက်ပါကုန်ကျစရိတ်များကို နှိုင်းယှဉ်ပါ-

• အင်တင်နာ ထုတ်လုပ်မှု

• PCB နှင့် enclosure ပြုပြင်မွမ်းမံမှုများ

• ကြိုးများ၊ ချိတ်ဆက်ကိရိယာများနှင့် တပ်ဆင်ပစ္စည်းများ

• စုဝေးခြင်းနှင့်စစ်ဆေးခြင်း။

• ရှေ့ပြေးပုံစံစမ်းသပ်ခြင်းနှင့် RF ချိန်ညှိခြင်း။

• ထုတ်လုပ်မှုပမာဏနှင့် မျှော်မှန်းထားသော ဝယ်လိုအား

တူညီသောနည်းပညာဆိုင်ရာလိုအပ်ချက်များအပေါ်အခြေခံ၍ ကိုးကားချက်များတောင်းဆိုခြင်းသည် နည်းပညာနှစ်ခုကို ၎င်းတို့၏အခြေခံအစိတ်အပိုင်းစျေးနှုန်းများဖြင့် အကဲဖြတ်ခြင်းထက် ပို၍အသုံးဝင်သောနှိုင်းယှဉ်မှုကိုပေးပါသည်။

4. သင့်အပလီကေးရှင်းအတွက် မည်သည့်အင်တင်နာသည် သင့်လျော်သနည်း။

သင့်လျော်သောဒီဇိုင်းသည် စက်ပစ္စည်း၏ရုပ်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံနှင့် ကြိုးမဲ့လိုအပ်ချက်များအပေါ် မူတည်သည်။

ဝတ်ဆင်နိုင်သော နှင့် သယ်ဆောင်ရနိုင်သော စက်များFPC အင်တင်နာသည် အရံအတားကို ကွေးနေသည့်အခါ သို့မဟုတ် အတွင်းအပြင်အဆင်သည် တောင့်တင်းသော အင်တင်နာဖွဲ့စည်းပုံအတွက် နေရာအကန့်အသတ်ကို ချန်ထားသည့်အခါ အကဲဖြတ်ရန် တန်ဖိုးရှိပေမည်။

စမတ်အိမ်နှင့် IoT ထုတ်ကုန်များ-ရွေးချယ်မှုနှစ်ခုလုံးသည် သင့်တော်နိုင်သည်။ ဆုံးဖြတ်ချက်သည် ကြိုးမဲ့စံနှုန်း၊ ဘုတ်အပြင်အဆင်၊ အရံအတားနှင့် တပ်ဆင်မှုလုပ်ငန်းစဉ်အပေါ် မူတည်သည်။

စက်မှုကြိုးမဲ့ပစ္စည်းကိရိယာများဘုတ်အပြင်အဆင်ကို ပြင်ဆင်ပြီး လုံလောက်သောရှင်းလင်းမှုရရှိနိုင်သောအခါ PCB အင်တင်နာသည် ကောင်းစွာအလုပ်လုပ်နိုင်သည်။ နေရာလွတ် တပ်ဆင်ခြင်းကို ကန့်သတ်ထားသည့်အခါ FPC အင်တင်နာသည် အသုံးဝင်နိုင်ပါသည်။

တက်ဘလက်နှင့် လက်ကိုင်စက်များ-ကွေးညွှတ်နိုင်သော အင်တင်နာသည် အထူးသဖြင့် အတွင်းပိုင်းဖွဲ့စည်းပုံသည် လူများနေချိန်တွင် ထပ်လောင်းတည်နေရာရွေးချယ်စရာများကို ပေးစွမ်းနိုင်သည်။ နောက်ဆုံးရွေးချယ်မှုမှာ RF အတည်ပြုချက် လိုအပ်နေသေးသည်။

Qianmu ၏ထုတ်ကုန်အပိုင်းအခြားမတူညီသောကြိုးမဲ့အပလီကေးရှင်းများအတွက် အတွင်းပိုင်းနှင့် ပြင်ပအင်တင်နာအမျိုးအစားများ ပါဝင်သည်။ စက်ပစ္စည်းပုံများနှင့်အတူ ရရှိနိုင်သော ထုတ်ကုန်ဖွဲ့စည်းပုံများကို ပြန်လည်သုံးသပ်ခြင်းသည် သင့်လျော်သောရွေးချယ်မှုများကို ကျဉ်းမြောင်းစေရန် ကူညီပေးနိုင်ပါသည်။

5. စိတ်ကြိုက်အင်တင်နာတစ်ခုအတွက် မည်သည့်အချက်အလက်များ လိုအပ်သနည်း။

ကိုးကားချက် သို့မဟုတ် နမူနာပုံစံကို မတောင်းဆိုမီ၊ ရည်ရွယ်ထားသည့် လျှောက်လွှာ၏ အဓိကအသေးစိတ်အချက်အလက်များကို ပြင်ဆင်ပါ-

1. ကြိမ်နှုန်းလှိုင်း-လိုအပ်သော လည်ပတ်မှုကြိမ်နှုန်းများနှင့် ကြိုးမဲ့စံနှုန်းများကို သတ်မှတ်ပါ။

2. ရနိုင်သောအတိုင်းအတာများ-အများဆုံးအင်တင်နာအရွယ်အစားနှင့် ရရှိနိုင်သောတပ်ဆင်ဧရိယာကို ပေးပါ။

3. စက်ပစ္စည်းဖွဲ့စည်းပုံ-PCB ပုံများ၊ အရံအတိုင်းအတာများနှင့် အနီးနားရှိ သတ္တုအစိတ်အပိုင်းများ သို့မဟုတ် ဘက်ထရီများ၏ တည်နေရာများကို မျှဝေပါ။

4. RF လိုအပ်ချက်များပစ်မှတ် impedance၊ bandwidth၊ VSWR၊ အမြတ်နှင့် အခြားသက်ဆိုင်သော စွမ်းဆောင်ရည်သတ်မှတ်ချက်များကို ခွဲခြားသတ်မှတ်ပါ။

5. ချိတ်ဆက်မှုနည်းလမ်းဒီဇိုင်းသည် တိုက်ရိုက် PCB ချိတ်ဆက်မှု၊ coaxial ကေဘယ်လ်၊ IPEX ချိတ်ဆက်ကိရိယာ သို့မဟုတ် အခြားသော အင်တာဖေ့စ် လိုအပ်မှု ရှိမရှိ အတည်ပြုပါ။

6. စမ်းသပ်ခြင်းလိုအပ်ချက်များလိုအပ်သော RF တိုင်းတာမှုများ သို့မဟုတ် ထုတ်ကုန်အဆင့် မှန်ကန်ကြောင်း သတ်မှတ်ပါ။

7. ထုတ်လုပ်မှုအစီအစဉ်-ရှေ့ပြေးပုံစံ ပမာဏ၊ မျှော်မှန်းထားသော အော်ဒါပမာဏနှင့် ဖွံ့ဖြိုးတိုးတက်မှု အချိန်ဇယားကို ပေးပါ။

ဤအသေးစိတ်အချက်များသည် FPC အင်တာနာ၊ PCB အင်တာနာ သို့မဟုတ် အခြားတပ်ဆင်ထားသော အင်တင်နာတည်ဆောက်ပုံသည် ပရောဂျက်အတွက် သင့်လျော်မှုရှိမရှိ ဆုံးဖြတ်ရန် ကူညီပေးသည်။

အမေးများသောမေးခွန်းများ

FPC အင်တင်နာသည် PCB အင်တာနာထက် ပိုကောင်းပါသလား။

လျှောက်လွှာတိုင်းတွင်မဟုတ်ပါ။ FPC အင်တာနာများသည် ရုပ်ပိုင်းဆိုင်ရာနေရာချထားမှုတွင် ပိုမိုပြောင်းလွယ်ပြင်လွယ်ပေးစွမ်းနိုင်သော်လည်း PCB အင်တာနာများသည် ဘုတ်အဖွဲ့အပြင်အဆင်တွင် နေရာအလုံအလောက်ပေးသောအခါတွင် ပေါင်းစပ်မှုကို ရိုးရှင်းစေသည်။ မှန်ကန်သောရွေးချယ်မှုသည် စက်ပစ္စည်းဖွဲ့စည်းပုံနှင့် RF လိုအပ်ချက်များအပေါ် မူတည်သည်။

FPC နှင့် PCB အင်တာနာများသည် Wi-Fi နှင့် Bluetooth ကို ပံ့ပိုးပေးနိုင်ပါသလား။

ဟုတ်ကဲ့။ နှစ်ခုလုံးကို 2.4 GHz ထုတ်ကုန်များအပါအဝင် Wi-Fi နှင့် Bluetooth အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်နိုင်သည်။ လိုက်ဖက်ညီမှုသည် အင်တင်နာဒီဇိုင်း၊ လှိုင်းနှုန်း၊ ကိုက်ညီမှုနှင့် တပ်ဆင်မှုအခြေအနေများပေါ်တွင် မူတည်သည်။

PCB အင်တာနာသည် အမြဲတမ်း ကုန်ကျစရိတ်သက်သာပါသလား။

နံပါတ်၊ PCB အင်တင်နာတစ်ခုသည် သီးခြားအစိတ်အပိုင်းများနှင့် တပ်ဆင်ခြင်းလုပ်ငန်းကို လျှော့ချနိုင်သော်လည်း PCB ဒီဇိုင်းအသစ်များသည် ဖွံ့ဖြိုးတိုးတက်မှုကုန်ကျစရိတ်ကို ပေါင်းထည့်နိုင်သည်။ ပင်မဘုတ် သို့မဟုတ် အကာအရံများကို အကြီးစားပြောင်းလဲမှုများကို ရှောင်ရှားသည့်အခါ FPC အင်တာနာသည် ပိုမိုသက်သာနိုင်သည်။

တပ်ဆင်ထားသော အင်တင်နာ၏ စွမ်းဆောင်ရည်ကို အဘယ်အရာက အကျိုးသက်ရောက်သနည်း။

လည်ပတ်မှုအကြိမ်ရေ၊ အင်တင်နာဂျီသြမေတြီ၊ မြေပြင်လေယာဉ်၊ impedance ကိုက်ညီမှု၊ အရံပစ္စည်းများနှင့် အနီးနားရှိ အစိတ်အပိုင်းများသည် စွမ်းဆောင်ရည်ကို လွှမ်းမိုးနိုင်သည်။ ပြီးသွားသော စက်တွင် စမ်းသပ်ရန် အရေးကြီးသည်။

Qianmu သည် စိတ်ကြိုက် FPC အင်တာနာကို ပေးနိုင်ပါသလား။

Qianmu ၏ FPC အင်တင်နာစာမျက်နှာတွင် အတိုင်းအတာ၊ ကြိမ်နှုန်း၊ ချိတ်ဆက်ကိရိယာများ၊ ကေဘယ်များနှင့် တပ်ဆင်မှုနည်းလမ်းများအပါအဝင် ရရှိနိုင်သော စိတ်ကြိုက်ရွေးချယ်စရာများကို ဖော်ပြထားပါသည်။ ပရောဂျက်၏ RF နှင့် စက်ပိုင်းဆိုင်ရာ လိုအပ်ချက်များနှင့် ဆန့်ကျင်၍ နောက်ဆုံးသတ်မှတ်ချက်များကို အတည်ပြုသင့်သည်။

FPC နှင့် PCB အင်တင်နာများအကြားရွေးချယ်ခြင်း။

FPC အင်တင်နာနှင့် PCB အင်တင်နာကြားတွင် ဆုံးဖြတ်ချက်သည် စက်အပြင်အဆင်၊ လည်ပတ်မှုအကြိမ်ရေနှင့် လိုအပ်သော ကြိုးမဲ့စွမ်းဆောင်ရည်တို့ဖြင့် စတင်သင့်သည်။ တပ်ဆင်မှု ပျော့ပြောင်းမှု၊ တပ်ဆင်မှု အဆင့်များနှင့် စုစုပေါင်း ဖွံ့ဖြိုးတိုးတက်မှု ကုန်ကျစရိတ်တို့ကို အတူတကွ အကဲဖြတ်သင့်ပါသည်။

ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်နစ်ထုတ်ကုန်များအတွက်၊ အင်တင်နာအနေအထားကို စောစီးစွာအတည်ပြုခြင်းနှင့် ၎င်း၏ရည်ရွယ်ထားသည့်အကာအရံများတွင် ဒီဇိုင်းကိုစမ်းသပ်ခြင်းသည် ဖွံ့ဖြိုးတိုးတက်မှုနောက်ပိုင်းတွင် ရှောင်ရှားနိုင်သောပြောင်းလဲမှုများကို လျှော့ချနိုင်သည်။

သင့်လျော်သောရွေးချယ်မှုကို အကဲဖြတ်ရန်၊ Qianmu ၏ FPC အင်တာနာဖြေရှင်းချက်များနှင့် သင့်စက်ပစ္စည်းလိုအပ်ချက်များနှင့်အတူ အခြားထည့်သွင်းထားသည့် အင်တာနာရွေးချယ်မှုများကို ပြန်လည်သုံးသပ်ပါ။
