NFC အင်တင်နာ

NFC-ပေါင်းစပ်အပျော့စားအင်တင်နာဆိုတာဘာလဲ။ Active အင်တင်နာဆိုတာဘာလဲ။

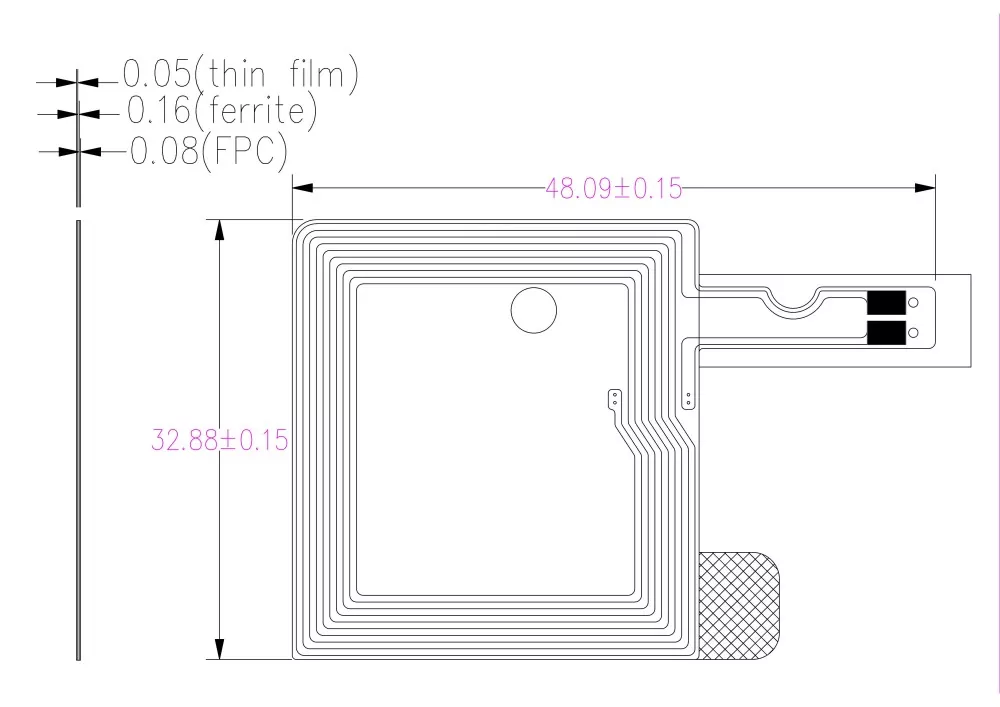

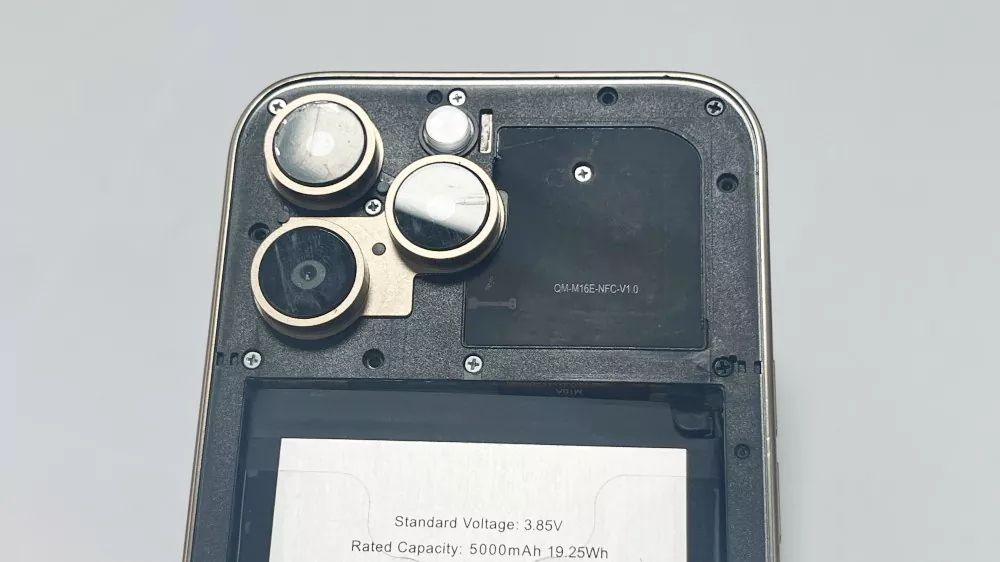

1.1 NFC Built-in Soft Antenna (FPC Flexible Antenna)

NFC ပါ၀င်သော ပြောင်းလွယ်ပြင်လွယ် အင်တင်နာ (NFC Flexible Printed Circuit Antenna) သည် ပြောင်းလွယ်ပြင်လွယ် ပုံနှိပ်ဆားကစ်ဘုတ် (FPC) အလွှာပေါ်တွင် ထုတ်လုပ်ထားပြီး 13.56 MHz လှိုင်းနှုန်းစဉ်လှိုင်းနှုန်းဖြင့် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် NFC Antenna အမျိုးအစားဖြစ်သည်။ ၎င်းသည် လျှပ်ကူးကွိုင်ပစ္စည်းအဖြစ် electrolytic ကြေးနီကိုအသုံးပြုပြီး တိကျသောအလှည့်များနှင့် ဂျီဩမေတြီပုံစံများဖြင့် စိတ်ကြိုက်ကွိုင်ပုံစံများကို ဖန်တီးရန်အတွက် တိကျသော etching လုပ်ငန်းစဉ်ကို လက်ခံပါသည်။ အထီးကျန်အလွှာအဖြစ် ferrite သံလိုက်ဖလင်ဖြင့် ပေါင်းစပ်ထားသော ဤပြောင်းလွယ်ပြင်လွယ် အင်တင်နာကို 3M ကော် သို့မဟုတ် ခွာထုတ်ခြင်း တပ်ဆင်ခြင်းဖြေရှင်းချက်များဖြင့် အီလက်ထရွန်းနစ်ပစ္စည်းများသို့ အလွယ်တကူ ပေါင်းစပ်နိုင်သည်။

အဓိကအစိတ်အပိုင်းများ-

- FPC အလွှာ-အထူ 0.14 မှ 0.27 မီလီမီတာအထိ ပေါ့ပါးပြီး ကွေးညွှတ်နိုင်သော ဝိသေသလက္ခဏာများကို ပံ့ပိုးပေးသည့် လိုက်လျောညီထွေရှိသော ဆားကစ်ဘုတ်ပစ္စည်း။

- ကြေးနီကွိုင်electrolytic copper etching ဖြင့် ထုတ်လုပ်ထားသော coil တည်ဆောက်ပုံသည် အင်တင်နာ inductance နှင့် resonance frequency စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်သည်။

- Ferrite အလွှာသတ္တုဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချပေးသည့် စိမ့်ဝင်နိုင်စွမ်းမြင့်သော သံလိုက်ပစ္စည်း၊ သံလိုက်စက်ကွင်း အထီးကျန်မှုကို ပိုမိုကောင်းမွန်စေကာ အချက်ပြထုတ်လွှင့်မှု ဦးတည်နှုန်းကို တိုးမြှင့်ပေးသည်။

- ကော်လွှာ-မူရင်း 3M ကော်ပစ္စည်းများကို အသုံးပြုထားပြီး ယုံကြည်စိတ်ချရသော ချည်နှောင်မှုအားကောင်းမှုနှင့် အပူချိန်မြင့်မားသော ခုခံမှုတို့ကို ပေးဆောင်သည်။

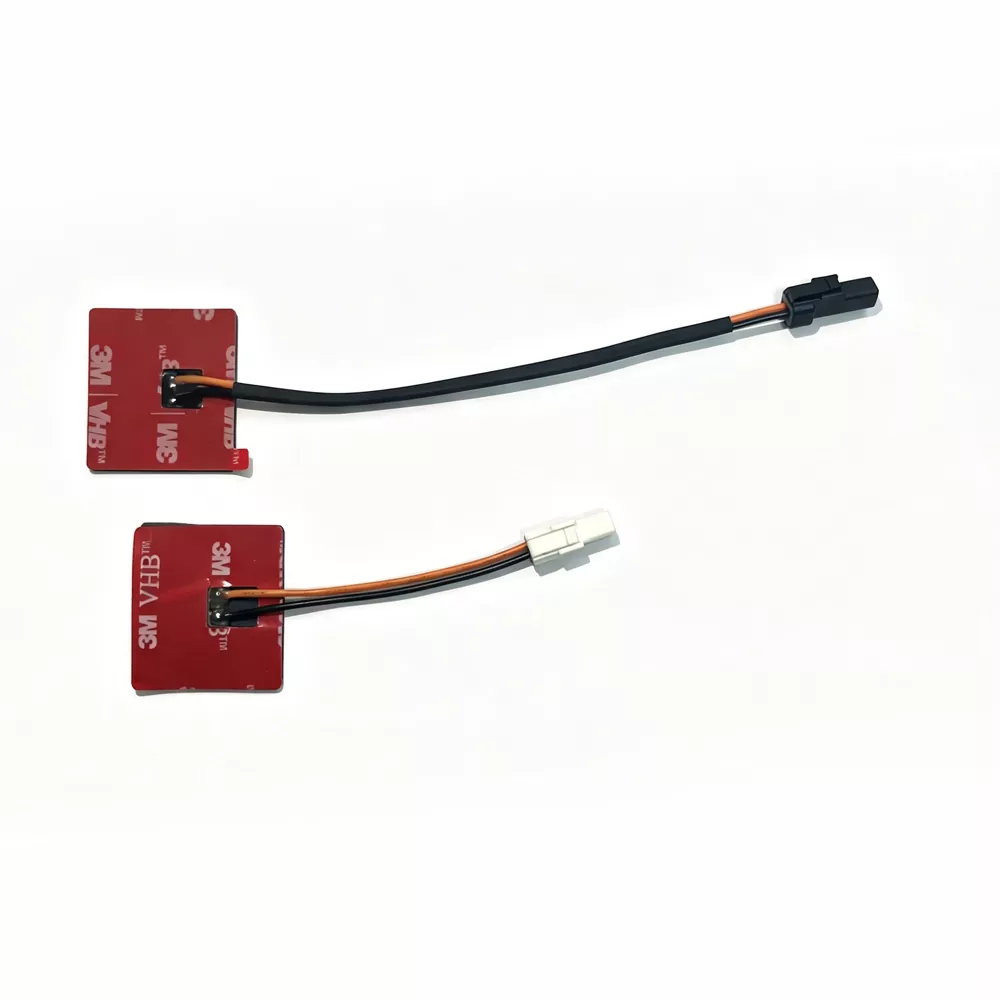

- ချိတ်ဆက်မှုနည်းလမ်းများIPEX ဂိတ်များ၊ ဂဟေခေါင်းများ၊ နွေဦးအဆက်အသွယ်များနှင့် အခြားသော စိတ်ကြိုက်အင်တာဖေ့စ်များ အပါအဝင် အမျိုးမျိုးသောချိတ်ဆက်မှုရွေးချယ်စရာများကို ပံ့ပိုးပေးသည်။

1.2 NFC တက်ကြွသော အင်တင်နာ

Active NFC Antenna ဆိုသည်မှာ သမားရိုးကျ NFC အင်တင်နာကို အခြေခံ၍ တက်ကြွသော ထိတွေ့မှုမဲ့ ရှေ့တန်း သို့မဟုတ် အချက်ပြချဲ့ထွင်ခြင်း/မောင်းနှင်သည့် ဆားကစ်ပတ်လမ်းကို ပေါင်းစပ်ထားသည့် အင်တင်နာစနစ်ကို ရည်ညွှန်းသည်။

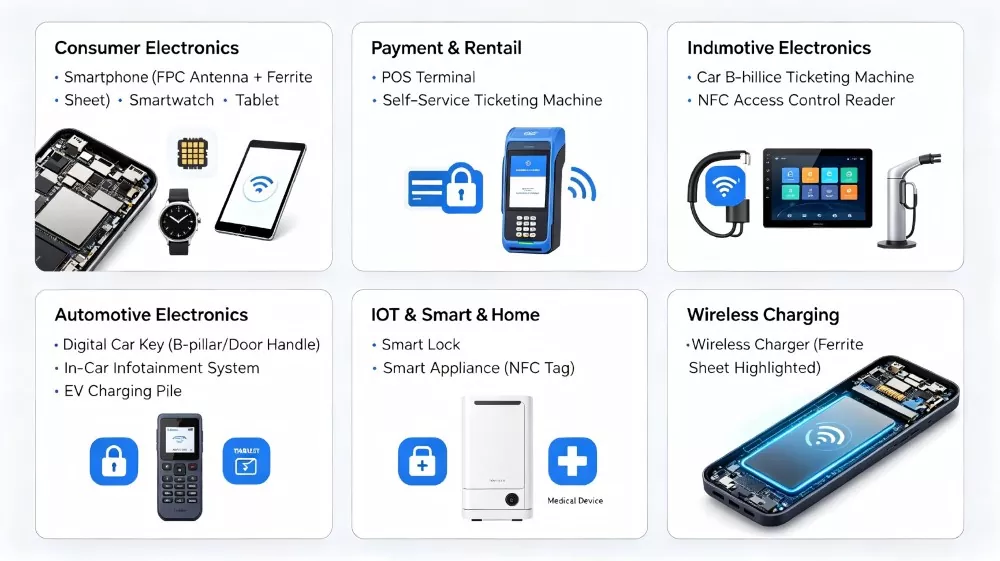

သက်ဆိုင်သော စက်ပစ္စည်းများ

Qianmu Communication ၏ NFC အင်တင်နာကို ဘာကြောင့် ရွေးချယ်တာလဲ။

1. အလွန်ပါးလွှာပြီး လိုက်လျောညီထွေရှိသော ဒီဇိုင်း - အထူ 0.14-0.27mm အထိ၊ အလွန်ပါးလွှာသော စက်များနှင့် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုလိုအပ်ချက်များအတွက် လုံးဝသင့်လျော်ပါသည်။

2. Ferrite isolation layer - Standard ferrite ပါဝင်ပြီး သတ္တုပတ်ဝန်းကျင်မှ အနှောင့်အယှက်များကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။

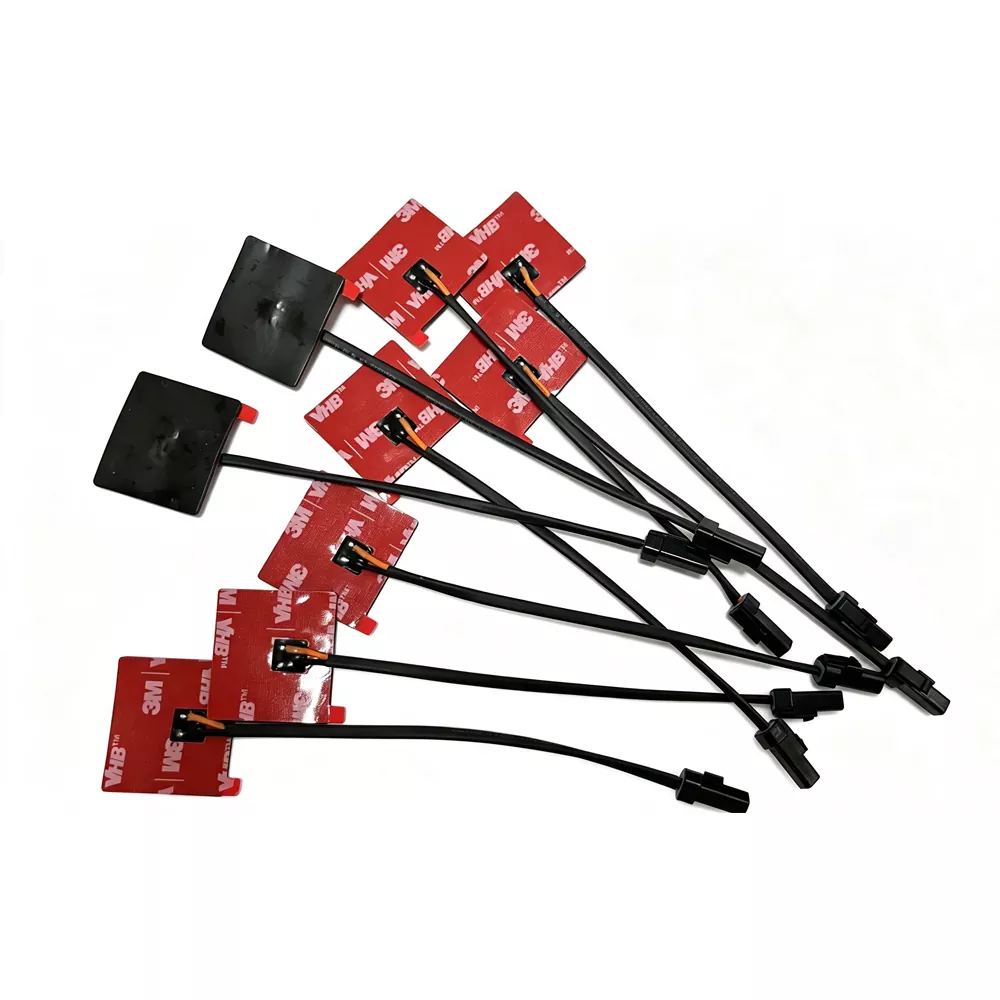

3. အများအပြားတပ်ဆင်ခြင်းနည်းလမ်းများ - 3M ကော်ကျောထောက်နောက်ခံ (ဖြုတ်တပ်နိုင်သောကော်)၊ IPEX ဂိတ်များနှင့် ဂဟေများအပါအဝင် ရွေးချယ်စရာအမျိုးမျိုးကို ပံ့ပိုးပေးသည်။

4. ကျယ်ပြန့်သောအပူချိန်လုပ်ဆောင်မှု - လည်ပတ်မှုအပူချိန်အကွာအဝေး: -40 ℃မှ +85 ℃

5. စံချိန်စံညွှန်းများနှင့် ကိုက်ညီသည် - RoHS ပတ်ဝန်းကျင်ဆိုင်ရာ စံနှုန်းများနှင့် ကိုက်ညီပါသည်။

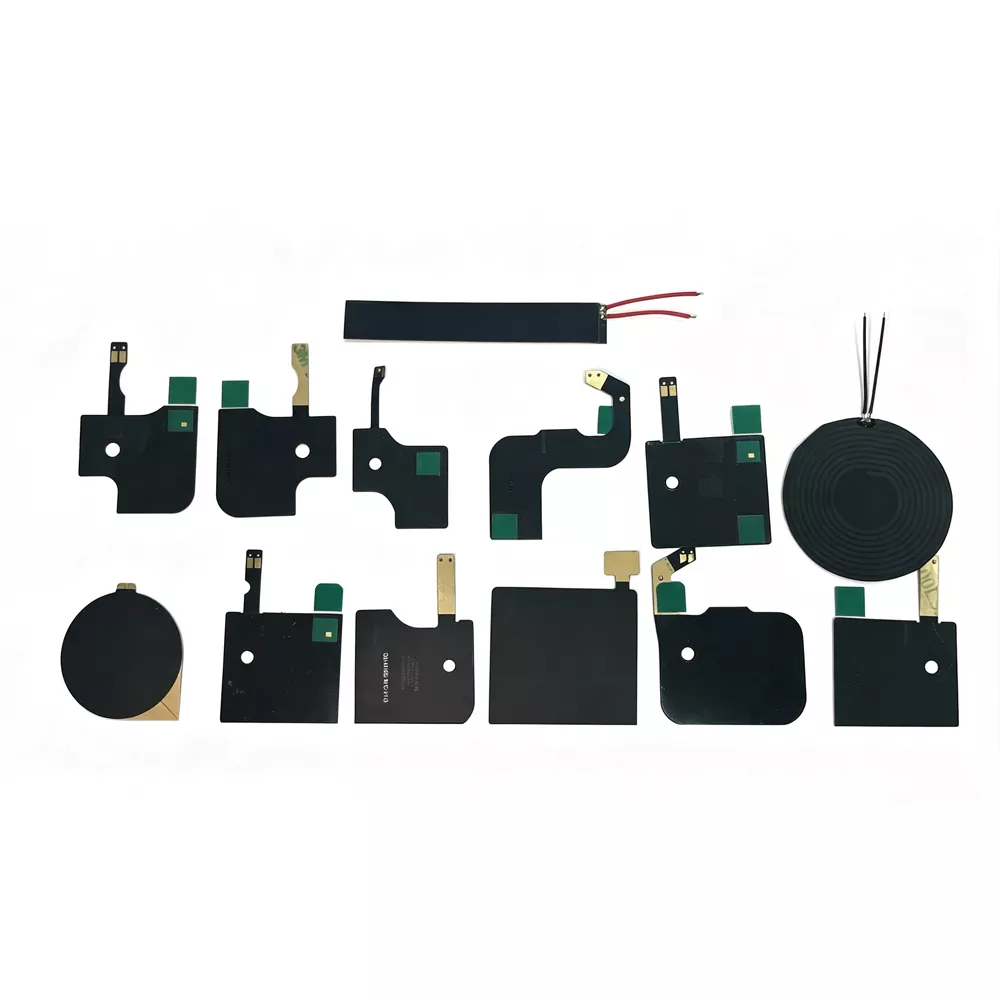

6. စိတ်ကြိုက်ပြုပြင်ထားသောဝန်ဆောင်မှုများ - အတိုင်းအတာ၊ ပုံသဏ္ဍာန်များ၊ ကွိုင်အလှည့်များ၊ inductance တန်ဖိုးများနှင့် အခြားအရာများအတွက် အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ပံ့ပိုးမှု။

7. အမြန်ပေးပို့ခြင်း - လျင်မြန်သောနမူနာထုတ်လုပ်မှုနှင့် ထိရောက်သောအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုပေးပို့ခြင်း။

8. Professional simulation ပံ့ပိုးမှု - လျှပ်စစ်သံလိုက်ပုံသဏ္ဍာန်များနှင့် စက်တစ်ခုလုံး ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း အကြံပြုချက်များကို ပံ့ပိုးပေးခြင်း။

RF အပြုအမူနှင့် စနစ်အဆင့် ထည့်သွင်းစဉ်းစားမှုများ

NFC Antenna ၏စွမ်းဆောင်ရည်သည် ၎င်း၏အခြေခံလျှပ်စစ်သတ်မှတ်ချက်များပေါ်တွင်သာမက နောက်ဆုံးစက်ဖွဲ့စည်းပုံမှဖန်တီးထားသော လျှပ်စစ်သံလိုက်ပတ်ဝန်းကျင်အပေါ်တွင်လည်း မူတည်ပါသည်။ ပစ္စည်းရွေးချယ်မှု၊ အတွင်းအပြင်အဆင်နှင့် ပတ်ဝန်းကျင်အစိတ်အပိုင်းများကဲ့သို့သော အကြောင်းရင်းများသည် အင်တင်နာ၏စွမ်းဆောင်ရည်နှင့် ဆက်သွယ်ရေးတည်ငြိမ်မှုကို သိသိသာသာထိခိုက်စေနိုင်သည်။

1. Metal detuning အကျိုးသက်ရောက်မှု

အင်တင်နာတစ်ခုအား ဘက်ထရီများ၊ အကာအရံများ သို့မဟုတ် စက်ဘောင်များအပါအဝင် သတ္တုအစိတ်အပိုင်းများအနီးတွင် တပ်ဆင်သောအခါ၊ ဖြစ်ပေါ်လာသော eddy လျှပ်စီးကြောင်းများသည် လျှပ်စစ်သံလိုက်ဝိသေသလက္ခဏာများကို ပြောင်းလဲစေပြီး ပဲ့တင်ထပ်သောကြိမ်နှုန်းကို ပြောင်းသွားနိုင်သည်။ သင့်လျော်သော ferrite အထီးကျန်ခြင်းမရှိဘဲ၊ ဤ detuning အကျိုးသက်ရောက်မှုသည် ပဲ့တင်ထပ်ခြင်းသွေဖည်မှု၊ ချိတ်ဆက်မှုစွမ်းဆောင်ရည်နိမ့်ကျမှုနှင့် ဆက်သွယ်ရေးယုံကြည်စိတ်ချရမှုကို လျော့ကျစေနိုင်သည်။

2. Field Stabilization အတွက် Ferrite အလွှာလုပ်ဆောင်ချက်

ferrite သံလိုက်အလွှာသည် ဝင်ရောက်စွက်ဖက်မှုကို အကာအကွယ်ပေးသည်ထက် ပိုပေးသည်။ ၎င်းသည် အင်တင်နာ၏သတ္တုမဟုတ်သောဘက်ခြမ်းဆီသို့ သံလိုက်စက်ကွင်းကို ညွှန်ပေးခြင်းဖြင့် သံလိုက် flux လမ်းညွှန်အလွှာအဖြစ် လုပ်ဆောင်သည်။ ၎င်းသည် အချိတ်အဆက်၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်၊ အချက်ပြထုတ်လွှင့်မှုကို အကောင်းဆုံးဖြစ်အောင် ကူညီပေးပြီး အနီးနားရှိ သတ္တုအစိတ်အပိုင်းများရှိသည့် အပလီကေးရှင်းများတွင် စွမ်းအင်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။

3. Impedance ကိုက်ညီမှု sensitivity

13.56 MHz တွင် လည်ပတ်နေသော NFC စနစ်များသည် အကာအရံဒီဇိုင်း၊ ကော်ထူခြင်းနှင့် ကွိုင်ပုံစံပြောင်းလဲခြင်းတွင် အပြောင်းအလဲများကို အာရုံခံနိုင်စွမ်းရှိသောကြောင့် တိကျသော impedance ကိုက်ညီမှု လိုအပ်ပါသည်။ အင်တင်နာ ပေါင်းစပ်ပြီးနောက် စနစ်အဆင့် ချိန်ညှိခြင်း လိုအပ်သော စက်ပိုင်းဆိုင်ရာ ပြောင်းလဲမှု အနည်းငယ်သည် ပဲ့တင်ထပ်အမှတ်နှင့် Q-factor စွမ်းဆောင်ရည်ကို လွှမ်းမိုးနိုင်သည်။

4. စက်ပစ္စည်းဗိသုကာနှင့်ချိတ်ဆက်ခြင်း။

အင်တင်နာ၏ စွမ်းဆောင်ရည်သည် ပလပ်စတစ်အိမ်များ၊ ဖန်အကာများနှင့် PCB အထပ်ထပ်တည်ဆောက်ပုံများအပါအဝင် ပတ်ဝန်းကျင်ပစ္စည်းများ၏ dielectric ဝိသေသလက္ခဏာများကြောင့်လည်း ထိခိုက်ပါသည်။ ပိုမိုမြင့်မားသော dielectric ကိန်းသေများပါရှိသောပစ္စည်းများသည် အပိုကပ်ပါးစွမ်းရည်ကို မိတ်ဆက်ပေးနိုင်ပြီး၊ လှိုင်းနှုန်းပိုကျဉ်းကာ ဆက်သွယ်မှုအနားသတ်များကို လျော့ကျစေသည်။

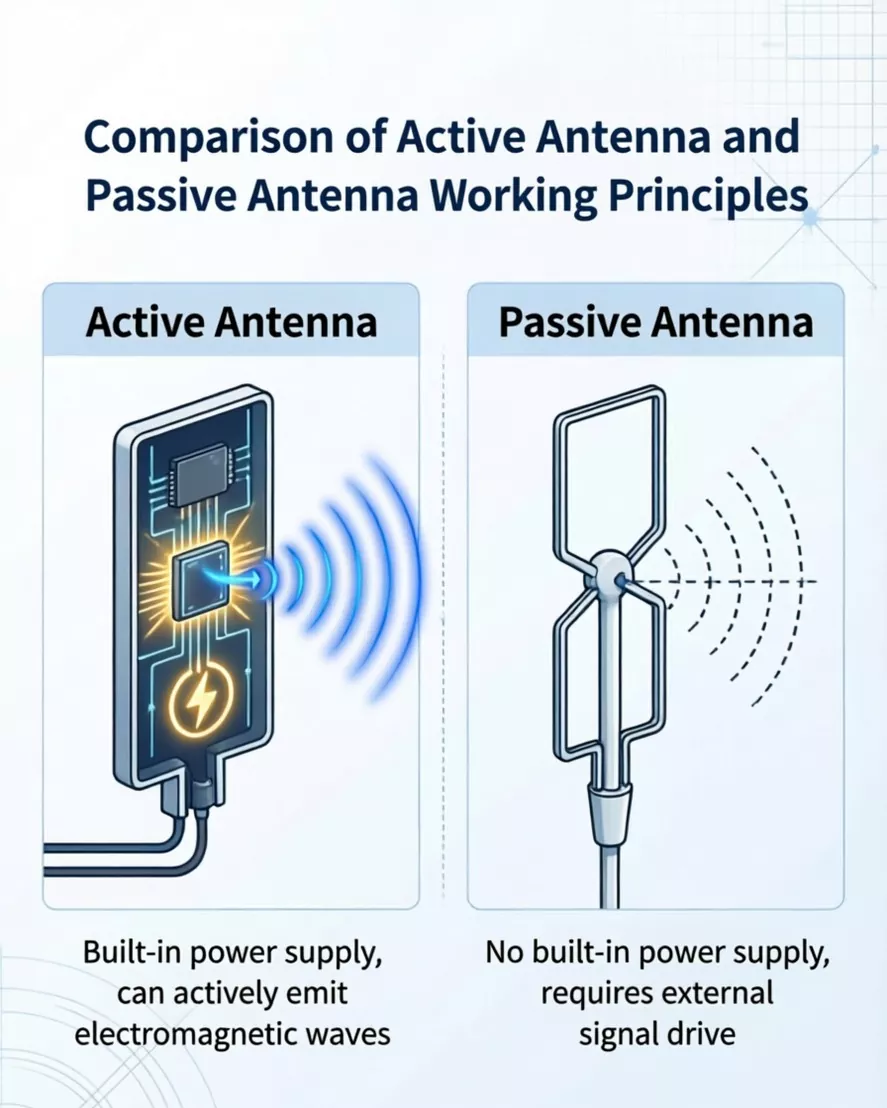

5. Active vs passive စနစ်သက်ရောက်မှု

တက်ကြွသော NFC အင်တင်နာဖွဲ့စည်းပုံများအတွက်၊ မောင်းနှင်ပတ်လမ်းသည် လျှပ်စစ်သံလိုက်စက်ကွင်း၏ ဖြန့်ဖြူးမှုနှင့် ခွန်အားကို တိုက်ရိုက်လွှမ်းမိုးပါသည်။ ဤချဉ်းကပ်မှုသည် ဆက်သွယ်ရေးအကွာအဝေးကို တိုးချဲ့နိုင်သော်လည်း၊ ၎င်းသည် ပြောင်းလဲမှုများကို load တွင် အာရုံခံနိုင်စွမ်းကို တိုးမြင့်စေပြီး မြေပြင်၊ အကာအရံများနှင့် စနစ်တစ်ခုလုံး၏ ဒီဇိုင်းကို ပိုမိုတိကျသော ထိန်းချုပ်မှုလိုအပ်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

သက်တူရွယ်တူများနှင့် နှိုင်းယှဉ်ခြင်း- Qianmu Communications ၏ အားသာချက်များကို ကွဲပြားစေသည်။

တပ်ဆင်ခြင်းလမ်းညွှန်

ကော်-ကျောထောက်နောက်ခံတပ်ဆင်မှု (FPC ပြောင်းလွယ်ပြင်လွယ်အင်တင်နာ)

ဤသည်မှာ NFC အင်တင်နာ တပ်ဆင်ရာတွင် အသုံးအများဆုံးနည်းလမ်းဖြစ်သည်

တပ်ဆင်ခြင်း အဆင့်များ-

1. မျက်နှာပြင်ကို သန့်စင်ပါ - တပ်ဆင်ဧရိယာ (စက်အတွင်းဘက်မျက်နှာပြင် သို့မဟုတ် ဘက်ထရီမျက်နှာပြင်) ကို သန့်စင်ရန် အယ်လ်ကိုဟောသုတ်ဆေးကို အသုံးပြုပါ။

2. လွှတ်တင်ထားသော liner ကို ဖယ်ပါ - အင်တင်နာ၏နောက်ဘက်ရှိ 3M ကပ်ခွာအကာအကွယ်ဖလင်ကို ဂရုတစိုက်ဖယ်ရှားပါ။

3. ချိန်ညှိခြင်းနှင့် နေရာချထားခြင်း - ကွိုင်ဧရိယာကို အတားအဆီးမရှိစေရန် သေချာစေရန် သတ်မှတ်ထားသော တပ်ဆင်တည်နေရာနှင့် အင်တင်နာကို ချိန်ညှိပါ။

4. လေပူဖောင်းများကို ဖယ်ရှားရန် အလယ်ဗဟိုမှ အစွန်းများဆီသို့ ခိုင်မြဲစွာ ညီညီညာညာ နှိပ်ပါ။

5. Curing and Waiting - အကောင်းဆုံးသော ချည်နှောင်မှုခိုင်ခံ့မှု ရရှိရန် 24 နာရီကြာ မတ်တပ်ရပ်ပါ။

ထည့်သွင်းခြင်းမှတ်စုများ

ဖောက်သည်သုံးသပ်ချက်

"Qianmu Communications မှ NFC ပါ၀င်သော အပျော့စား အင်တင်နာသည် ကျွန်ုပ်တို့၏စမတ်ဖုန်းမော်ဒယ်အသစ်တွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ပြသခဲ့ပြီး 85 မီလီမီတာ အကွာအဝေးကို ဖတ်ရှုနိုင်ခဲ့သည်။ ဖရက်ရစ်အလွှာသည် ဘက်ထရီဝင်ရောက်စွက်ဖက်မှုကို ထိရောက်စွာ ကာကွယ်ပေးနိုင်ပြီး အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုတစ်လျှောက် အရည်အသွေးသည် အထူးကောင်းမွန်ပါသည်။" - Brand Manufacturer, Shenzhen Junge Technology Co., Ltd.

"POS terminals များတွင် အသုံးပြုသည့် တက်ကြွသော NFC အင်တာနာများသည် မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် ခိုင်မာသော RF နယ်ပယ်များကို တောင်းဆိုပါသည်။ Qianmu Communication ၏ထုတ်ကုန်များသည် ကျွန်ုပ်တို့၏ ပြင်းထန်သော EMVCo စမ်းသပ်မှုကို ကျော်ဖြတ်ပြီး အလုံးရေ 300,000 ကျော်ကို ဝယ်ယူထားပြီးဖြစ်သည်။" - Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. ငွေပေးချေမှုဂိတ်ထုတ်လုပ်သူ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- NFC ရှိ အပျော့စားအင်တင်နာ၏ လည်ပတ်မှုအကြိမ်ရေမှာ အဘယ်နည်း။

A- NFC သည် တိုတောင်းသော ကြိုးမဲ့ဒေတာလွှဲပြောင်းမှုအတွက် အနီးနားရှိ ဆက်သွယ်ရေးစနစ်များတွင် အသုံးများသော နိုင်ငံတကာစံနှုန်းအတိုင်း 13.56 MHz ± 7 kHz လှိုင်းနှုန်းဖြင့် လုပ်ဆောင်ပါသည်။

Q2- ပုံမှန်စာဖတ်ခြင်းအကွာအဝေးကဘာလဲ။

A- အင်တင်နာဒီဇိုင်း၊ စက်ဖွဲ့စည်းပုံနှင့် တပ်ဆင်မှုအခြေအနေများပေါ်မူတည်၍ ဆက်သွယ်ရေးအကွာအဝေးသည် ယေဘုယျအားဖြင့် 5-8 စင်တီမီတာဝန်းကျင်တွင် စင်တီမီတာအနည်းငယ်သာရှိသည်။

Q3- ferrite core ပါသော NFC အင်တင်နာသည် မည်သည့်အချိန်တွင် လိုအပ်သနည်း။

A- ဘက်ထရီ၏မျက်နှာပြင်၊ သတ္တုအကာအရံအနီး သို့မဟုတ် သတ္တုအစိတ်အပိုင်းများရှိသော ပတ်ဝန်းကျင်တွင် အင်တင်နာကို တပ်ဆင်ရန် လိုအပ်သည့်အခါ၊ ferrite အလွှာပါရှိသော အင်တင်နာကို အသုံးပြုရန် လိုအပ်ပါသည်။ ferrite အလွှာသည် သတ္တုကြောင့် ဖြစ်ပေါ်လာသော ပြောင်းပြန် eddy-current အနှောင့်အယှက်များကို ထိရောက်စွာ ခွဲထုတ်နိုင်သည်။

Q4- NFC ပါ၀င်သော အပျော့စား အင်တင်နာနှင့် တက်ကြွသော အင်တင်နာကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A- တပ်ဆင်ထားသော passive အင်တင်နာသည် လည်ပတ်ရန်အတွက် စာဖတ်သူ/စာရေးဆရာထံမှ သံလိုက်စက်ကွင်း induction ကို မှီခိုအားထားကာ စံ NFC အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။ တက်ကြွသောအင်တင်နာသည် အချက်ပြချဲ့ထွင်ခြင်းနှင့် မောင်းနှင်ပတ်လမ်းကြောင်းများကို ပေါင်းစပ်ထားသောကြောင့် ပိုမိုအားကောင်းသည့် RF အကွက်ကို တက်ကြွစွာထုတ်ပေးနိုင်စေကာ ပိုမိုအားကောင်းသည့်အချက်ပြမှုလိုအပ်သော ငွေပေးချေမှုဂိတ်များကဲ့သို့သော အခြေအနေများအတွက် စံပြဖြစ်စေသည်။

Q5: ၎င်းကို အရွယ်အစားနှင့် ပုံသဏ္ဍာန်အလိုက် စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသလား။

A- ဟုတ်ကဲ့၊ Qianmu Communications သည် စတုဂံပုံသဏ္ဍာန်၊ စက်ဝိုင်းပုံများနှင့် ပုံမမှန်သော ပုံသဏ္ဍာန်များအပါအဝင် အရွယ်အစားအားလုံးတွင် စိတ်ကြိုက်ဒီဇိုင်းများကို ပံ့ပိုးပေးပါသည်။

Q6- ဘယ် inductance range ကို အသုံးများလဲ။

A- tuning နှင့် impedance ကိုက်ညီမှုလိုအပ်ချက်များပေါ်မူတည်၍ ပုံမှန်ဒီဇိုင်းများသည် inductance အကွာအဝေးတွင် ခန့်မှန်းခြေ 1-2 μH အတွင်း ရှိသည်။

Q7: အသုံးများတဲ့ တပ်ဆင်နည်းတွေက ဘာတွေလဲ။

A- အဓိကတပ်ဆင်နည်းသုံးမျိုးရှိသည်- ① 3M ကော်ကျောထောက်နောက်ခံ (FPC ပြောင်းလွယ်ပြင်လွယ်အင်တင်နာ - အသုံးအများဆုံး); ② IPEX ချိတ်ဆက်ကိရိယာ (ပလပ်အင်အမျိုးအစား); ③ ဂဟေတပ်ဆင်ခြင်း။

Q8: Qianmu Communication သည် ကုန်သည် သို့မဟုတ် စက်ရုံတစ်ခုလား။

A- Qianmu Communications သည် R&D၊ ထုတ်လုပ်မှုနှင့် အရောင်းတို့ကို ပေါင်းစပ်ထားသည့် ထုတ်လုပ်သူဖြစ်သည်။ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင်စက်ရုံကိုပိုင်ဆိုင်ပြီး ပြီးပြည့်စုံသောထုတ်လုပ်မှုလိုင်းအပြင် ကုန်သွယ်မှုကုမ္ပဏီတစ်ခုမျှသာဖြစ်ခြင်းမှဝေးသော ခိုင်မာသောအရည်အသွေးထိန်းချုပ်မှုစနစ်တစ်ခုရှိသည်။
