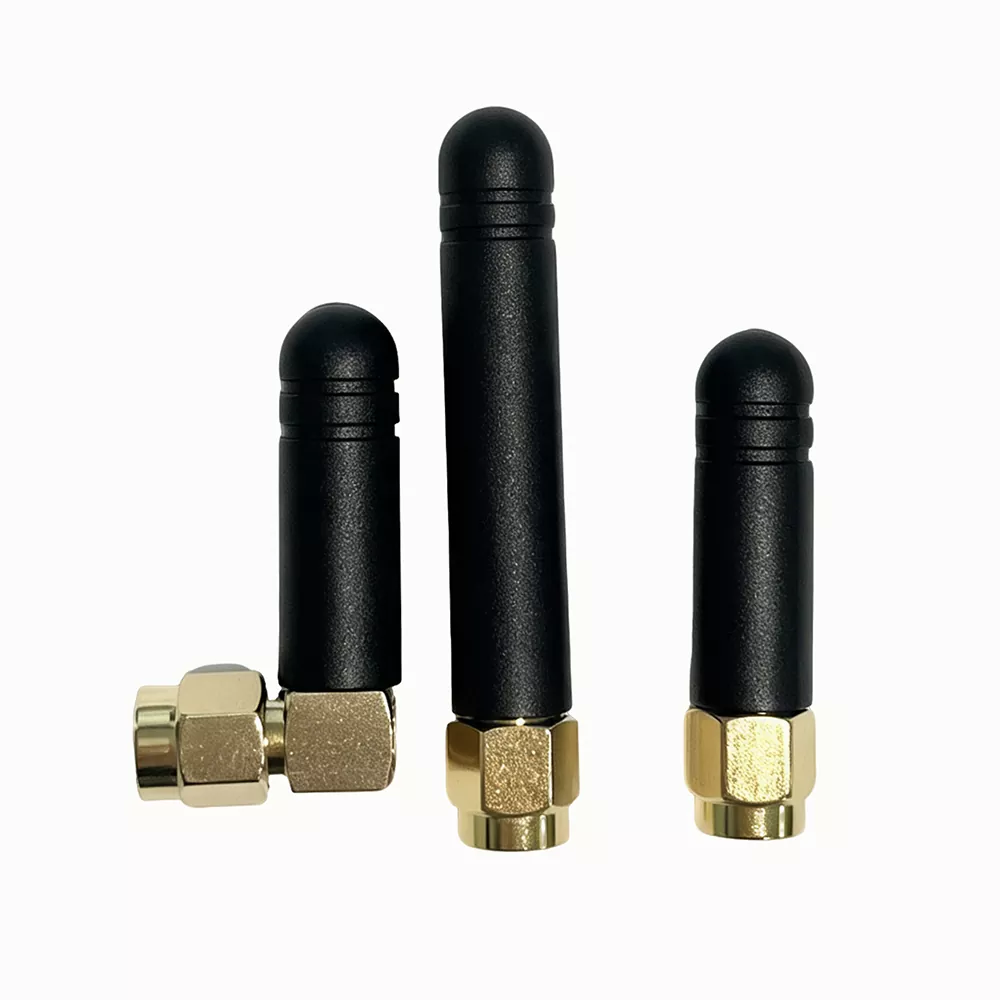

Lora Antenna

LoRa Antenna သည် 433MHz နှင့် 868-920MHz စက်မှုလုပ်ငန်းသုံး IoT RF တာဝေး ဖြန့်ကျက်ဆက်သွယ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသော ပြင်ပလှံအင်တင်နာဖြစ်သည်။

Qianmu Communication မှ တီထွင်ထားသည့် ဤအင်တင်နာသည် သတ္တုခွံများ၊ နံရံများနှင့် ပင်မဘုတ်များကြောင့် ဖြစ်ပေါ်လာသော အချက်ပြအကာအရံများ ဆုံးရှုံးမှုကို လျှော့ချပေးသည့် ကိရိယာ အိုးအိမ်များ၊ တိုင်များနှင့် သေတ္တာများတွင် လိုက်လျောညီထွေ တပ်ဆင်နိုင်သော ကွဲပြင်ပလှံတံတည်ဆောက်ပုံကို လက်ခံပါသည်။

၎င်းသည် 433MHz အနိမ့်လှိုင်းနှင့် ကမ္ဘာလုံးဆိုင်ရာ 868-920MHz ISM တီးဝိုင်းကို တိကျစွာ ဖုံးအုပ်ထားသည့် တစ်ခုတည်းသော ပုံသွင်းထားသော သန့်စင်သော ကြေးနီအော်စစီလာနှင့် ရာသီဥတုဒဏ်ခံ PVC အိမ်ရာတို့ကို အသုံးပြုထားသည်။

တည်ငြိမ်သောအသုတ်စွမ်းဆောင်ရည်ဖြင့် LoRa Antenna သည် တာဝေးပါဝါနိမ့် IoT ကွန်ရက်ပရောဂျက်များအတွက် သင့်လျော်သည်။

အလုပ်အခြေခံ

Qianmu Communication 433/868–920MHz LoRa Antenna သည် တာဝေးအချက်ပြထုတ်လွှင့်မှုနှင့် ဧည့်ခံမှုရရှိရန် omnidirectional RF ရောင်ခြည်နှင့် ပေါင်းစပ်ထားသော အပိုင်းလိုက် ပဲ့တင်ထပ်သော oscillator ဒီဇိုင်းကို အသုံးပြုထားသည်။

အတွင်းပိုင်းဖွဲ့စည်းပုံတွင် RF ချိတ်ဆက်ကိရိယာ၊ impedance ကိုက်ညီသော oscillator၊ အထီးကျန်အကာအရံအလွှာနှင့် ရေစိုခံအကာအကွယ်အိမ်များ ပါဝင်သည်။ စွမ်းဆောင်ရည်ဘောင်အားလုံးကို ကုမ္ပဏီ၏ RF ဓာတ်ခွဲခန်းမှ vector network ခွဲခြမ်းစိတ်ဖြာမှုဖြင့် စမ်းသပ်သည်။

1. Dual-Band Segmented Resonance ဒီဇိုင်း

အင်တင်နာသည် 433MHz low-frequency band နှင့် 868–920MHz ISM band အတွက် သီးခြားလွတ်လပ်စွာ လိုက်ဖက်သော oscillator နှစ်ခုကို ပေါင်းစပ်ထားသည်။ တိုင်းတာထားသော full-band VSWR သည် ≤1.3 ဖြစ်ပြီး၊ ကြိမ်နှုန်းအကွာအဝေးနှစ်ခုလုံးတွင် တည်ငြိမ်သောပဲ့တင်ထပ်သံကို သေချာစေသည်။

အင်တင်နာတစ်ခုသည် သီးခြားစာရင်းသွင်းရန်မလိုအပ်ဘဲ ပင်မရေစီးကြောင်း LoRa ဆက်သွယ်ရေးလှိုင်းနှစ်ခုကို ပံ့ပိုးပေးသည်။

2. 360° Omnidirectional Radiation Design

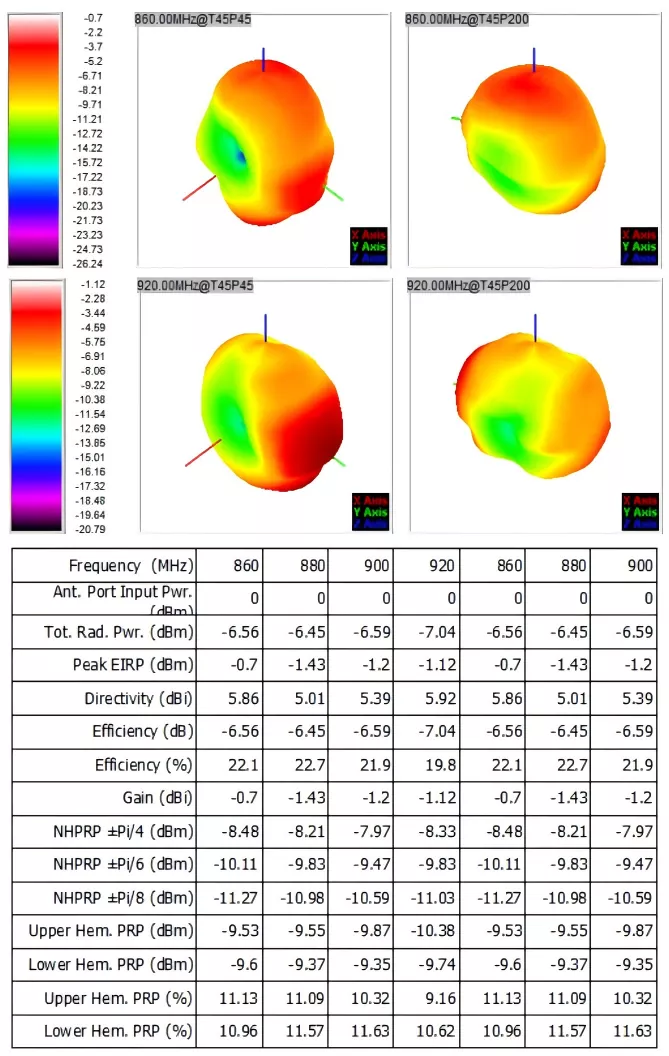

Symmetrical rod-shaped oscillator structure သည် ≤1dB အတက်အကျဖြင့် တူညီသော အလျားလိုက် ဓါတ်ရောင်ခြည်ကို ပေးစွမ်းပြီး signal blinds များကို လျှော့ချပေးပါသည်။

တူညီသော ဂီယာပါဝါအောက်တွင်၊ အဖွင့်ဧရိယာရှိ တိုင်းတာထားသော ဂီယာအကွာအဝေးသည် ကိရိယာတပ်ဆင်ထားသော အင်တင်နာထက် 2.8 ဆ ပိုရှည်သည်၊ အချက်ပြမညီမျှမှုမရှိဘဲ လမ်းကြောင်းပေါင်းစုံစက်ပစ္စည်းကွန်ရက်ချိတ်ဆက်ခြင်းကို ပံ့ပိုးပေးသည်။

3. သတ္တုအကာအရံများနှင့် ဆန့်ကျင်သော စွက်ဖက်မှုဖွဲ့စည်းပုံ

ကြေးနီအကာအရံများကို တံခါးပေါက် ပင်မဘုတ်များ၊ စက်မှုမော်တာများနှင့် ပါဝါထောက်ပံ့ရေးကေဘယ်လ်များမှ လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချရန်အတွက် အင်တင်နာအခြေစိုက်စခန်းတွင် ကြေးနီအကာအရံများကို ပေါင်းစပ်ထားသည်။

စက်ရုံများနှင့် ဓာတ်အားခွဲရုံများကဲ့သို့သော ပြင်းထန်သောဝင်ရောက်စွက်ဖက်သည့်ပတ်ဝန်းကျင်တွင်၊ တိုင်းတာထားသောဒေတာပက်ကေ့ချ်ဆုံးရှုံးမှုသည် တည်ငြိမ်သော IoT ဒေတာထုတ်လွှင့်မှုကို 65% လျှော့ချသည်။

4. Outdoor Weather-Resistant Structure

အင်တင်နာသည် အလုံပိတ်ရာဘာဂက်စ်များပါသော ထူထဲသော PVC ရေစိုခံအိမ်တစ်လုံးကို လက်ခံသည်။ ၎င်းသည် 72 နာရီကြာ စက်ဘီးစီးအိုမင်းခြင်းဆိုင်ရာ စမ်းသပ်မှုများနှင့် မိုးရေခံနိုင်ရည်စမ်းသပ်မှုများကို -40°C မှ +70°C အထိ အောင်မြင်ခဲ့သည်။

oscillator သည် ≤±2MHz အတွင်း ကြိမ်နှုန်းသွေဖည်မှုဖြင့် ဓာတ်တိုးခြင်းမှ ကာကွယ်ပေးပြီး တည်ငြိမ်သော ပြင်ပစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားသည်။

5. 50Ω Standard Impedance ကိုက်ညီမှု

အင်တင်နာသည် တိကျသော စက်ရုံထုတ် impedance ချိန်ညှိမှုကို အသုံးပြုပြီး LoRa စက်ပစ္စည်းများအတွက် ပုံမှန် RF အင်တာဖေ့စ်များကို ပံ့ပိုးပေးသည်။

၎င်းသည် impedance မတိုက်ဆိုင်မှုကြောင့် ဖြစ်ပေါ်လာသော အချက်ပြရောင်ပြန်ဟပ်မှုကို လျှော့ချပေးကာ စက်ပစ္စည်း၏ ဂီယာပါဝါကို 12% လျှော့ချကာ terminal ဘက်ထရီသက်တမ်းကို သက်တမ်းတိုးစေသည်။

ပံ့ပိုးပေးသည့် စက်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

ဤ LoRa အင်တင်နာတွင် အားကောင်းသော RF လိုက်ဖက်ညီမှုရှိပြီး ပါဝါနိမ့်သော အိုင်အိုတယ်ဆက်သွယ်ရေးစက်အများစုနှင့် ဒက်တာအပိုပစ္စည်းများမပါဘဲ တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်။

1. LoRa ဆက်သွယ်မှုလက်ခံသူ- 433MHz LoRa တံခါးပေါက်၊ 868/915MHz စက်မှုလုပ်ငန်း LoRa အာရုံစူးစိုက်မှု၊ ပြင်ပ LoRa ရယူမှု အခြေစိုက်စခန်း၊ ကြိုးမဲ့ဒေတာထုတ်လွှင့်မှု ရေဒီယို

2. စမတ်ကျကျ အာရုံခံကိရိယာများ- မြေဆီလွှာအပူချိန်နှင့် စိုထိုင်းဆ အာရုံခံကိရိယာ၊ ရေအရည်အသွေး စောင့်ကြည့်စစ်ဆေးသည့် ကိရိယာ၊ ဓာတ်ငွေ့/မီးခိုးငွေ့ အချက်ပေးစနစ်၊ အရည်အဆင့် ဖိအားစုဆောင်းသူ

3. Industrial Internet of Things (iot) စက်များ- အလုပ်ရုံ ဒေတာ ရယူမှု ဂိတ်၊ ကြိုးမဲ့ kanban ထုတ်လုပ်မှု လိုင်း၊ ဂိုဒေါင် ကုန်စည် တည်နေရာ တဂ် လက်ခံ

4. Smart City ဆက်စပ်ပစ္စည်းများ- လမ်းမီးတစ်ချောင်း မီးခွက်ထိန်းချုပ်ကိရိယာ၊ ကားပါကင်သံလိုက်ကိရိယာ၊ manhole အဖုံးအခြေအနေစောင့်ကြည့်မှု၊ ပြင်ပလုံခြုံရေးအချက်ပေးကိရိယာတန်ဆာပလာ

5. RF ဆက်စပ်ပစ္စည်း အစိတ်အပိုင်းများ- RF feeders၊ အချက်ပြပါဝါခွဲခြမ်းစိတ်ဖြာမှု၊ RF relay အသံချဲ့စက်များ

စံပြုနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

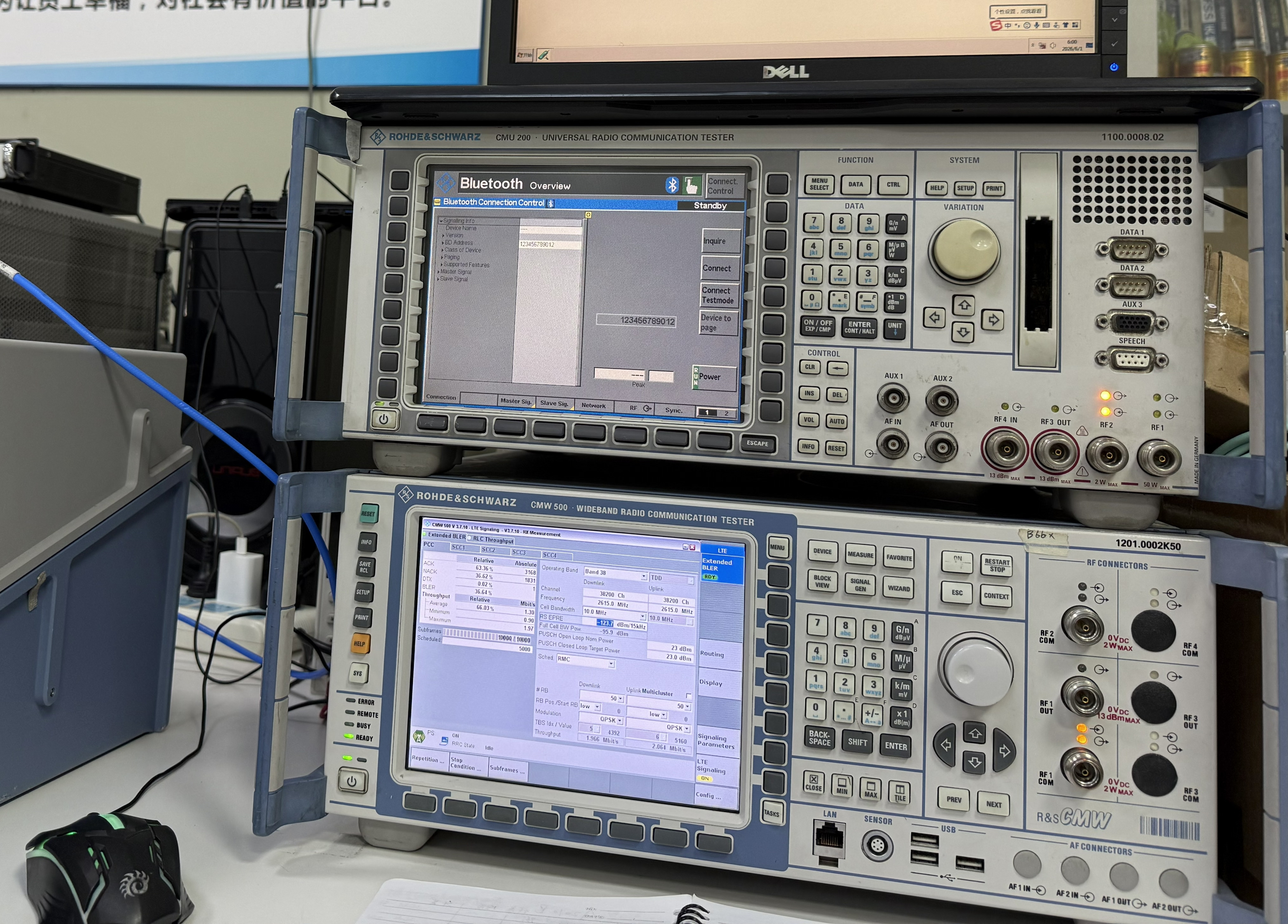

ကန့်သတ်ချက်များအားလုံးသည် အိမ်တွင်းရှိ RF anechoic chamber စမ်းသပ်မှုများ၏ ရလဒ်များဖြစ်သည်။ LoRa အင်တာနာ အတွဲတစ်ခုစီတွင် ပရောဂျက်လက်ခံမှု၊ တင်ပို့မှုအကောက်ခွန်ကြေငြာချက်၊ ပါတီ A အရည်အချင်းစစ်စိစစ်ခြင်းအတွက် အသုံးပြုနိုင်သည့် စက္ကူစက်ရုံစမ်းသပ်စာရွက်ပါရှိသည်။

ဝယ်ယူခြင်းလမ်းညွှန်

IoT ဝယ်ယူသူများနှင့် R&D အင်ဂျင်နီယာအများအပြားသည် ဂီယာအကွာအဝေးမလုံလောက်ခြင်း၊ ပြင်ပပျက်စီးခြင်း၊ ပရောဂျက်ပြန်လည်လုပ်ဆောင်ခြင်းနှင့် နောက်ပိုင်းတွင် ကုန်ကျစရိတ်များ တိုးလာခြင်းတို့ကြောင့် စျေးနှုန်းအပေါ်အခြေခံ၍ မော်ဒယ်များကို အဓိကရွေးချယ်ကြသည်။

Qianmu Communication LoRa Antenna ကိုဝယ်ယူသောအခါ၊ မော်ဒယ်ကို အဓိကအချက်လေးချက်အရ ရွေးချယ်နိုင်သည်-

1. Frequency Band လိုအပ်ချက်များအလိုက် ရွေးချယ်ပါ။

ဥရောပပို့ကုန်များနှင့် ပြည်တွင်းမြူနီစီပယ်ပရောဂျက်များအတွက် 868MHz လှိုင်းကို ဦးစားပေးသည်။ 433MHz လှိုင်းသည် ပြည်တွင်းလယ်ယာမြေအသုံးချပရိုဂရမ်များနှင့် စက်မှုလုပ်ငန်း 433MHz အာရုံခံကိရိယာများအတွက် သင့်လျော်သည်။

Multi-band hybrid ကွန်ရက်ချိတ်ဆက်ခြင်း ပရောဂျက်များအတွက်၊ အင်တင်နာတစ်ခုဖြင့် မတူညီသောစက်ပစ္စည်းများကို ပံ့ပိုးရန် 433/868–920MHz dual-band LoRa ပြင်ပအင်တင်နာများကို ရွေးချယ်ပါ။

2. Operating Environment အရ ရွေးချယ်ပါ။

မိုးလုံလေလုံခန်းခြောက်ခန်းနှင့် ရုံးခန်းများအတွက်၊ လျှောက်လွှာအခြေအနေအရ စံမော်ဒယ်များကို ရွေးချယ်နိုင်သည်။

ပြင်ပလယ်ယာမြေ၊ စည်ပင်သာယာလမ်းမီးများ၊ နှင့် ကမ်းရိုးတန်း-စိုထိုင်းဆများသော သို့မဟုတ် ဆားဓာတ်မြင့်မားသောပတ်ဝန်းကျင်များအတွက်၊ ရေဝင်ရောက်မှုနှင့် ချို့ယွင်းမှုတို့ကို ကာကွယ်ရန် IP65 ရေစိုခံပြီး ရာသီဥတုဒဏ်ခံနိုင်သော မော်ဒယ်များကို ရွေးချယ်ပါ။

မြောက်ပိုင်းဒေသများတွင် အပူချိန် သုညအောက် အပူချိန်ရှိသော ဒေသများအတွက်၊ ထုတ်ကုန်သည် ≥-40°C အပူချိန်နိမ့်သော လည်ပတ်မှုကို ပံ့ပိုးပေးကြောင်း အတည်ပြုပါ။

3. Transmission Distance Requirements အရ ရွေးချယ်ပါ။

တိုတောင်းသောအကွာအဝေးအတွင်းပိုင်းစက်ပစ္စည်းများအတွက်၊ အမြတ်နည်းသော အင်တာနာများကို ရွေးချယ်နိုင်သည်။

ကီလိုမီတာများစွာကို လွှမ်းခြုံထားသော လယ်ယာမြေနှင့် ပန်းခြံများရှိ ပြင်ပစောင့်ကြည့်ရေးအက်ပ်များအတွက်၊ တံခါးပေါက်ရင်းနှီးမြုပ်နှံမှုကို လျှော့ချရန်အတွက် မြင့်မားသောအမြတ်နှစ်ကြိုးအင်တင်နာများကို အသုံးပြုသင့်သည်။

4. Project Requirements အရ ရွေးချယ်ပါ။

ဓာတ်ခွဲခန်းစမ်းသပ်ခြင်းနှင့် ရေတိုပရောဂျက်များအတွက်၊ စံမော်ဒယ်များကို အနည်းအများဝယ်ယူနိုင်ပါသည်။

စမတ်မြို့များနှင့် စမတ်စိုက်ပျိုးရေးကဲ့သို့သော ရေရှည်ကြီးမားသောပရောဂျက်များအတွက်၊ စက်ကိရိယာများ၏အသွင်အပြင်ကို ထိန်းသိမ်းရန်နှင့် ရေရှည်လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချရန်အတွက် စခရင်ပုံရိုက်နှိပ်ထားသော လိုဂိုများနှင့် သီးသန့်အင်တာဖေ့စ်များကို စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ရွေးချယ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ LoRa ပြင်ပအင်တင်နာသည် 433MHz နှင့် 915MHz လှိုင်းနှုန်းစဉ်များကို တစ်ပြိုင်နက် ပံ့ပိုးပေးနိုင်ပါသလား။

A1- Qianmu Communication ၏ LoRa ပြင်ပအင်တင်နာသည် 430-440MHz၊ 860-930MHz ၏ အပြည့်အဝအကွာအဝေးကို ဖုံးအုပ်ထားပြီး 433MHz၊ 868MHz နှင့် 915MHz တို့၏ ပင်မရေစီးကြောင်း ISM လှိုင်းများနှင့် လုံးဝသဟဇာတဖြစ်သည်။ တစ်ခုတည်းသော အင်တင်နာတစ်ခုသည် မတူညီသောဒေသများရှိ LoRa စက်ပစ္စည်းများသို့ လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

Q2- အင်တင်နာအင်တာဖေ့စ်၊ အိမ်ရာ LOGO နှင့် ထုတ်ပိုးမှုထုပ်ပိုးမှုကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A2- အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ အရင်းအမြစ်စက်ရုံအနေဖြင့်၊ ကျွန်ုပ်တို့သည် တောင်းဆိုချက်အရ SMA/BNC/N/IPEX ကဲ့သို့သော RF အင်တာဖေ့စ်အမျိုးအစားအမျိုးမျိုးကို အစားထိုးနိုင်ပြီး၊ ဘူးခွံပေါ်ရှိ သုံးစွဲသူအမှတ်တံဆိပ်လိုဂို၏ ပိုးသားမျက်နှာပြင်ပုံနှိပ်ခြင်းကို ပံ့ပိုးပေးခြင်း၊ စိတ်ကြိုက်ကြားနေအင်္ဂလိပ်ပို့ကုန်အရောင်သေတ္တာနှင့် OEM/ODM စိတ်ကြိုက်အော်ဒါများအတွက် အနိမ့်ဆုံးမှာယူမှုပမာဏကို ပျော့ပြောင်းစွာညှိနှိုင်းနိုင်ပါသည်။

Q3- LoRa ပြင်ပအင်တင်နာ၏ အမှန်တကယ် ဂီယာအကွာအဝေးကို ကျွန်ုပ်တို့ မည်သို့အတည်ပြုနိုင်မည်နည်း။ တိုင်းတာသည့်ဒေတာကို ကျွန်ုပ်တို့ပေးနိုင်ပါသလား။

A3: ဟုတ်တယ်။ LoRa ပြင်ပအင်တင်နာအသုတ်တိုင်းတွင် ရေဒီယိုကြိမ်နှုန်း anechoic အခန်းစမ်းသပ်မှုအစီရင်ခံစာပါရှိသည်။
