Panel Antenna
Shenzhen Qianmu Communication Technology Co., Ltd. သည် ပရော်ဖက်ရှင်နယ် China Panel Antenna ထုတ်လုပ်သူဖြစ်ပြီး RF အင်တင်နာများ၏ အရင်းအမြစ်ထုတ်လုပ်သူဖြစ်သည်။ ကျွန်ုပ်တို့၏ ဟိုလိုဂရပ်ဖစ်အင်တင်နာသည် GSM / 4 G / 5 G / 2.4 G / 5.8 G / 433 MHZ တီးဝိုင်း၊ အမျိုးအစား 14 အမျိုးအစား- : dbi မြင့်မားသောအမြတ်သတ်မှတ်ချက်များ။
directional flat panel antenna ဆိုတာဘာလဲ
ကျွန်ုပ်တို့၏ 14DBI နံရံတွင်တပ်ဆင်ထားသော directional flat-panel antenna သည် indoor long-distance WiFi networking၊ outdoor base station signal reception နှင့် wireless signal amplification engineering အတွက် အထူးထုတ်လုပ်ထားသည့် အမြတ်အစွန်းကျဉ်းမြောင်းသော အလင်းတန်းလမ်းကြောင်းဆိုင်ရာ ဓါတ်မှန်အင်တင်နာဖြစ်သည်။ သမားရိုးကျ omnidirectional အင်တင်နာအချက်ပြမှုများကို 360° ဖြန့်ဝေထားပြီး ထုတ်လွှင့်မှုအကွာအဝေးကို ကန့်သတ်ထားသည်။ Directional antennas များသည် ရေဒီယိုကြိမ်နှုန်းအချက်ပြမှုများကို စုစည်းရန်နှင့် ဦးတည်ချက်တစ်ခုတည်းတွင် ရေဒီယိုကြိမ်နှုန်းစွမ်းအင်ကို အာရုံစူးစိုက်ရန် ၎င်းတို့၏နောက်ကျောမှ ရောင်ပြန်ဟပ်ချက်များကို အားကိုးကာ၊ တာဝေးထုတ်လွှင့်မှုစွမ်းရည်ကို သိသိသာသာမြှင့်တင်ပေးသည်။ ကျွန်ုပ်တို့၏အစုလိုက်အပြုံလိုက်ထုတ်လုပ်ထားသော မိုးလုံလေလုံနှင့် ပြင်ပတွင် ရည်ရွယ်ချက်နှစ်ခုပါရှိသော အင်တင်နာသည် ပေါင်းစပ်အလုံပိတ်ပလပ်စတစ်အိမ်တစ်လုံးပါ၀င်သည်၊ ရေစိုခံကာ ဖုန်မှုန့်ဒဏ်ခံနိုင်သည်၊ နံရံတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊ GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things ကြိမ်နှုန်းနိမ့်ဘက်စုံကြိုးပါရှိသော၊ RG58 low-loss feeder သည် Standard ပါရှိသည်။ ၎င်းတွင် ဘုံတူညီသော SMA နှစ်ခုပါရှိသည်။ ဆက်သွယ်ရေးအင်ဂျင်နီယာနှင့် အိုင်အိုတီပရောဂျက်များတွင် အမြင့်ဆုံးလွှမ်းခြုံနိုင်သော အင်တာနာဖြေရှင်းချက်။
အင်တင်နာဘယ်လိုအလုပ်လုပ်သလဲ။
ပြားချပ်ချပ်ဒီဇိုင်းသည် အသွင်အပြင်အတွက်သာဖြစ်သည်ဟု သုံးစွဲသူအများအပြားက လွဲမှားစွာယူဆကြသည်။ သို့သော်၊ ဦးတည်ချက်အပြားရှိသော အင်တင်နာသည် ၎င်း၏အတွင်းပိုင်း အလွှာပေါင်းစုံဖွဲ့စည်းပုံမှတစ်ဆင့် အာရုံစူးစိုက်မှုရှိသော အချက်ပြထုတ်လွှင့်မှုနှင့် လက်ခံမှုတို့ကို ရရှိစေသည်။ အလုပ်လုပ်သည့်မူကို vector network analyzers၊ RF anechoic chambers နှင့် electromagnetic simulation analysis အပါအဝင် ပရော်ဖက်ရှင်နယ် စမ်းသပ်ကိရိယာများမှတစ်ဆင့် အတည်ပြုနိုင်သည်။
1. Oscillator Radiation နှင့် Metal Reflector Beam-Focusing Principle
အတွင်းပိုင်း array oscillator သည် RF အချက်ပြမှုများကို ထုတ်လွှင့်ခြင်းနှင့် လက်ခံခြင်းအတွက် တာဝန်ရှိသည်။ oscillator နောက်ဘက်တွင် နေရာချထားသော သတ္တုရောင်ပြန်သည် ရှေ့ဦးတည်ရာဆီသို့ နောက်ပြန်ဖြာထွက်နေသော အချက်ပြမှုများကို ထင်ဟပ်စေပြီး အလင်းတန်းအကျယ်ကို ကျဉ်းမြောင်းစေပြီး အချက်ပြအာရုံစူးစိုက်မှုကို တိုးတက်စေသည်။ ဤဖွဲ့စည်းပုံသည် အင်တင်နာအား 14dBi အထိ မြင့်မားသော စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။
တိုင်းတာထားသော နှိုင်းယှဉ်မှု- စံ 3dBi omnidirectional အင်တင်နာသည် ပုံမှန်အားဖြင့် အဖွင့်ပတ်ဝန်းကျင်တွင် 300 မီတာခန့် ဂီယာအကွာအဝေးကို ပေးစွမ်းနိုင်ပြီး 14dBi လမ်းညွှန်အင်တင်နာသည် တူညီသောအခြေအနေများအောက်တွင် တည်ငြိမ်သော ဂီယာအကွာအဝေး 1,200 မီတာကျော်ကို ရရှိနိုင်သည်။
2. Multi-Band Resonant Matching Structure
အတွင်းပိုင်း oscillator သည် ကျယ်ပြန့်သောကြိမ်နှုန်းနှင့် လိုက်ဖက်ညီမှုရရှိစေရန် Multi-slot array ဒီဇိုင်းကို လက်ခံပါသည်။ ၎င်းသည် 700–960MHz ဆဲလ်လူလာကွန်ရက်များ၊ 2.4GHz/5.8GHz WiFi နှင့် 433MHz IoT အပလီကေးရှင်းများအပါအဝင် ကြိုးမဲ့လှိုင်းနှုန်းစဉ်များစွာကို ပံ့ပိုးပေးပါသည်။ အင်တင်နာတစ်ခုသည် မကြာခဏ အစားထိုးခြင်းမရှိဘဲ မတူညီသောကြိုးမဲ့စက်ပစ္စည်းများကို ပံ့ပိုးပေးနိုင်ပြီး စာရင်းကုန်ကျစရိတ်များကို လျှော့ချပေးပြီး အင်ဂျင်နီယာစီမံခန့်ခွဲမှုကို ရိုးရှင်းစေသည်။
3. RG58 Feeder Cable ဖြင့် Low-Loss Signal Transmission
အင်တင်နာသည် ထုတ်လွှင့်နေစဉ်အတွင်း အချက်ပြဆုံးရှုံးမှုကို လျှော့ချရန် နှစ်ထပ်အကာအရံဖွဲ့စည်းပုံပါရှိသော RG58 coaxial feeder ကေဘယ်ကို အသုံးပြုသည်။ တိုးချဲ့ကေဘယ်ကြိုးတပ်ဆင်မှုအကွာအဝေးတွင်ပင်၊ အကွာအဝေးဝိုင်ယာကြိုးများကြောင့် ဖြစ်ပေါ်လာသော လှိုင်းနှုန်းမှာ တည်ငြိမ်နေမည်ဖြစ်ပြီး၊
4. Anti-Interference Outdoor Protection ဒီဇိုင်း
အရံအတားကို မီးမလောင်နိုင်သော ABS ပစ္စည်းဖြင့်ပြုလုပ်ထားပြီး အတွင်းပိုင်းအစိတ်အပိုင်းများကို မိုးရွာခြင်း၊ ဖုန်မှုန့်များနှင့် စက်မှုလျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်ခြင်းမှ ကာကွယ်ရန် အလုံပိတ်ဖွဲ့စည်းပုံပါရှိသည်။ ဤဒီဇိုင်းသည် ပြင်ပတွင်ရေရှည်လည်ပတ်နေချိန်အတွင်း oscillator oxidation နှင့် signal performance ပျံ့လွင့်ခြင်းကို ကာကွယ်ပေးပါသည်။

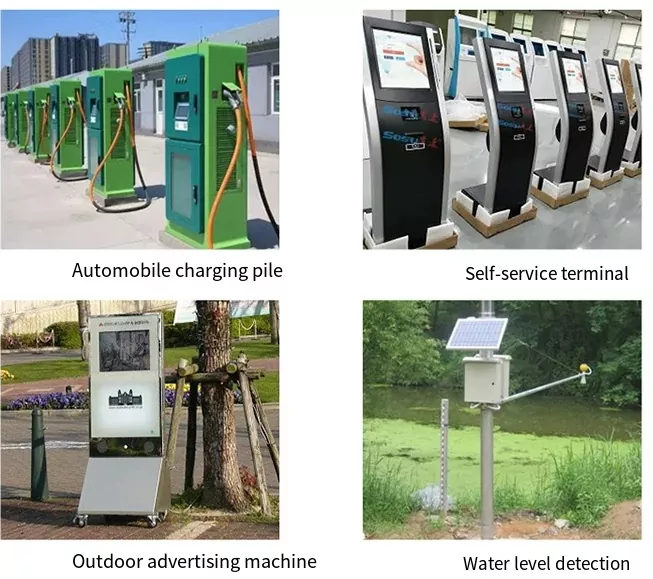

လိုက်ဖက်သော Mounting Equipment နှင့် Applications များ
directional flat panel antenna သည် long-range directional wireless signal transmission နှင့် reception လိုအပ်သော အမျိုးမျိုးသော terminals များနှင့် engineering systems တို့နှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ တယ်လီဖုန်းဆက်သွယ်ရေး၊ IoT၊ လုံခြုံရေးစောင့်ကြည့်ခြင်းနှင့် စက်မှုအလိုအလျောက်လုပ်ဆောင်ခြင်းအပါအဝင် လုပ်ငန်းမျိုးစုံတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

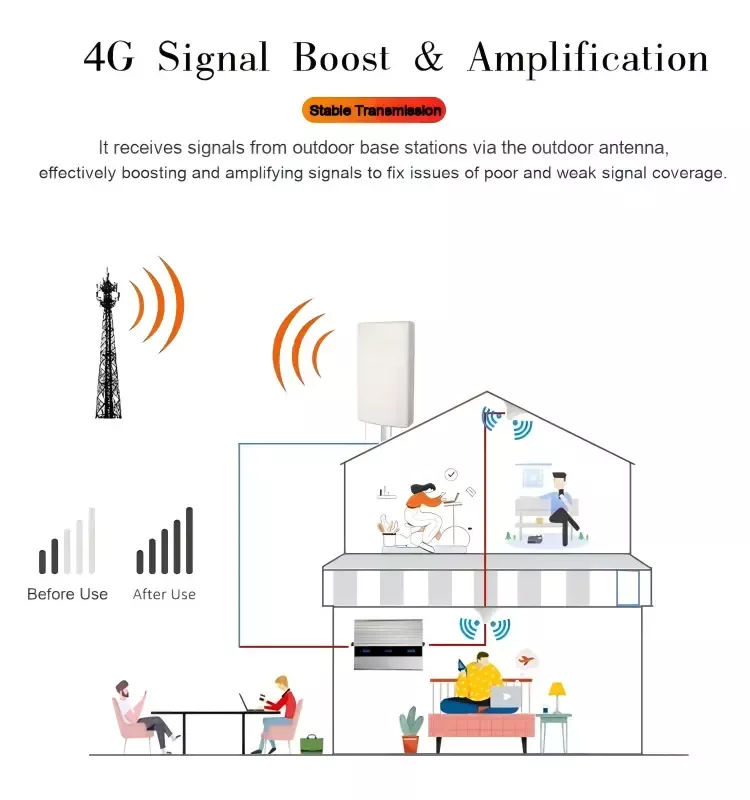

1. မိုဘိုင်းလ် အချက်ပြ မြှင့်တင်ရေး ကိရိယာ
4G/5G အချက်ပြမြှင့်တင်မှုများ၊ GSM မိုဘိုင်းအချက်ပြမှု ထပ်ခါထပ်ခါများနှင့် ကျေးလက် သို့မဟုတ် တောင်တန်းဒေသ လွှမ်းခြုံနိုင်သော စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အင်တင်နာသည် ကြိုးမဲ့အချက်ပြစွမ်းအားကို ပိုမိုကောင်းမွန်စေပြီး ဆဲလ်လူလာအချက်ပြမှုအားနည်းသောနေရာများတွင် ဆက်သွယ်ရေးလွှမ်းခြုံမှုကို တိုးမြှင့်ပေးသည်။
2. Wireless Bridge Networking စက်ပစ္စည်း
ဆောက်လုပ်ရေးလုပ်ငန်းခွင် ကြိုးမဲ့စောင့်ကြည့်ရေးတံတားများ၊ စက်ရုံမှ ခရီးဝေး WiFi တံတားစနစ်များနှင့် ရပ်နားကြိုးမဲ့ LAN အသုံးပြုမှုများအတွက် သင့်လျော်ပြီး point-to-point နှင့် တာဝေးကြိုးမဲ့ဆက်သွယ်ရေးအတွက် တည်ငြိမ်သော ဦးတည်ချက်ချိတ်ဆက်မှုများကို ပံ့ပိုးပေးပါသည်။
3. IoT ကြိုးမဲ့ဒေတာရယူမှု ဂိတ်များ
433MHz မြေဆီလွှာစောင့်ကြည့်ရေးကိရိယာများ၊ ပြင်ပ IoT တံခါးပေါက်များ၊ နှင့် အဝေးထိန်းကြိုးမဲ့ဒေတာထုတ်လွှင့်မှု modules များအတွက် ဒီဇိုင်းထုတ်ထားပြီး အဝေးထိန်းစောင့်ကြည့်ခြင်းနှင့် စမတ်အာရုံခံအက်ပ်လီကေးရှင်းများအတွက် ယုံကြည်စိတ်ချရသော အချက်ပြထုတ်လွှင့်မှုကို ပံ့ပိုးပေးပါသည်။
4. လုံခြုံရေးစောင့်ကြည့်ရေး ဂီယာစနစ်များ
တာဝေးပစ်ကြိုးမဲ့ကင်မရာထုတ်လွှင့်မှု၊ လမ်းလုံခြုံရေးစောင့်ကြည့်ခြင်းနှင့် စက်ရုံဧရိယာအတွင်း မောင်းသူမဲ့ဗီဒီယိုစောင့်ကြည့်ရေးစနစ်များတွင် အသုံးချပြီး တိုးချဲ့အကွာအဝေးများတစ်လျှောက် တည်ငြိမ်သောကြိုးမဲ့ဗီဒီယိုထုတ်လွှင့်မှုကို ပံ့ပိုးပေးသည်။
5. စက်မှုဆက်သွယ်ရေး အင်ဂျင်နီယာ စက်ပစ္စည်း
ပြင်ပအခြေစိုက်စခန်းမှ မျက်မမြင်အစက်အပြောက်လွှမ်းခြုံမှု၊ ဗို့အားနိမ့်ဆက်သွယ်ရေးပရောဂျက်များတည်ဆောက်ခြင်းနှင့် မြေအောက်ကားပါကင်အချက်ပြအဆင့်မြှင့်တင်မှုစနစ်များအတွက် သင့်လျော်ပြီး ရှုပ်ထွေးသောပတ်ဝန်းကျင်များတွင် ကြိုးမဲ့ချိတ်ဆက်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။
အသေးစိတ်နည်းပညာသတ်မှတ်ချက်စာရွက်
|
Parameter အမျိုးအစားခွဲခြားခြင်း။ |
14DBI အင်တင်နာ စံသတ်မှတ်ချက်များ |
|
အင်တင်နာရရှိခြင်း။ |
14DBI |
|
အလုပ်ဝိုင်းကို ပံ့ပိုးပေးတယ်။ |
433MHz၊ GSM၊ 4G LTE၊ 5G NR၊ 2.4GHz WiFi၊ 5.8GHz WiFi |
|
Standard impedance |
50 Ω |
|
Bobby VSWR တွင် ရပ်နေသည်။ |
≤1.6 |
|
အလင်းတန်း |
အလျားလိုက် 60°၊ ဒေါင်လိုက် 45° ကျဉ်းမြောင်းသော ဦးတည်ချက်အလင်းတန်း |
|
စံ feeder |
RG58 နှစ်ထပ်အကာအရံရှိသော coaxial ကေဘယ် |
|
ရွေးချယ်နိုင်သော RF ချိတ်ဆက်ကိရိယာ |
SMA အတွင်းပိုင်းပင်နံပါတ်၊ N အထီးချိတ်ဆက်ကိရိယာ |
|
ကာကွယ်မှုအဆင့် |
IP65 ဖုန်နှင့်ရေခံနိုင်ရည်ရှိသော၊ အိမ်တွင်းနှင့်ပြင်ပအသုံးပြုမှုနှစ်ခုလုံးအတွက်သင့်လျော်သည်။ |
|
လည်ပတ်အပူချိန် |
-35°C မှ +80°C |
|
တပ်ဆင်နည်း |
နံရံကပ်ဝက်အူတပ်ဆင်ခြင်း၊ တိုင်ကုပ်တပ်ဆင်ခြင်း။ |
|
အိုးအိမ်ပစ္စည်း |
မီးမလောင် ရာသီဥတုဒဏ်ခံနိုင်သော ABS ပလပ်စတစ် |
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
Q1- ဦးတည်ချက်ရှိသောပြားချပ်ချပ်အင်တင်နာ၏ feed length နှင့် RF connector ကို အစားထိုးနိုင်ပါသလား။
A: စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးထားသည်။ Standard antenna feeders များကို 1 မီတာမှ 15 မီတာအထိမည်သည့်အရှည်သို့မဆို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ Connectors SMA အမျိုးသားနှင့် အမျိုးသမီး၊ N ဦးခေါင်း၊ BNC ကို လိုအပ်သလို အစားထိုးနိုင်ပါသည်။ ကြီးမားသောအမှာစာများအတွက်၊ ဘူးခွံပေါ်ရှိ LOGO ကို စိတ်ကြိုက်ပြုလုပ်ရန်အတွက် ပိုးသား-စကရင်ဖြင့် ပြုလုပ်နိုင်သည်။
Q2- ဤပြားပြားအင်တင်နာကို 4G အချက်ပြအသံချဲ့စက်နှင့် WiFi တံတားနှစ်ခုလုံးအဖြစ် အသုံးပြုနိုင်ပါသလား။
A: မှန်ပါတယ်။ ကျွန်ုပ်တို့၏အင်တင်နာသည် GSM/4G/5G/2.4G/5.8G လှိုင်းမျိုးစုံကို ဖုံးအုပ်ထားပြီး signal Repeaters၊ wireless Bridges နှင့် 433 iot data transmission devices များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အင်တင်နာတစ်ခုသည် အင်ဂျင်နီယာစက်ပစ္စည်းများစွာနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။
Q3- သတ္တုနံရံများနှင့် သံမဏိတည်ဆောက်ပုံများသည် အင်တင်နာအချက်ပြမှုများကို အကျိုးသက်ရောက်နိုင်ပါသလား။
A- သတ္တုစာရွက်များသည် ရေဒီယိုကြိမ်နှုန်းအချက်ပြမှုများကို ရောင်ပြန်ဟပ်ကာ အကာအကွယ်ပေးနိုင်သည်။ တပ်ဆင်သည့်အခါတွင်၊ အင်တင်နာ၏ ရှေ့ဘက်ဓါတ်ရောင်ခြည်မျက်နှာပြင်သည် သတ္တုအကာအရံများသော နေရာများကို ရှောင်ရှားသင့်သည်။ ၎င်းကိုရှောင်ရှားရန်မဖြစ်နိုင်ပါက မတူညီသောအချက်များတွင် အချက်ပြမှုများလက်ခံရရှိရန် နောက်ထပ်အင်တင်နာတစ်ခုကို ပေါင်းထည့်နိုင်ပြီး အင်ဂျင်နီယာများသည် ပွိုင့်ချိန်ညှိမှုအစီအစဉ်ကို ပံ့ပိုးပေးနိုင်ပါသည်။
Q4- မိုးရာသီအတွင်း အပြင်ဘက်တွင် အချိန်အကြာကြီး အသုံးပြုသောအခါ feeder Joint သည် ရေဝင်ခြင်းနှင့် ဝါယာရှော့ဖြစ်တတ်သည့် ပြဿနာကို မည်သို့ဖြေရှင်းနိုင်မည်နည်း။
A- တပ်ဆင်ပြီးနောက်၊ သတ္တုအဆစ်နေရာတစ်ဝိုက်တွင် ရေစိုခံလျှပ်စစ်တိပ်ကို ပတ်ပါ။ အပြင်ဘက်တွင် တိုင်တပ်ဆင်ထားသော အင်တင်နာကိုလည်း အဆစ်များ မိုးရေတိုက်စားခြင်းမှ လုံးဝကာကွယ်ရန် အဆင့်မြှင့်ထားသော ရေစိုခံအဆစ်နှင့်လည်း စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
