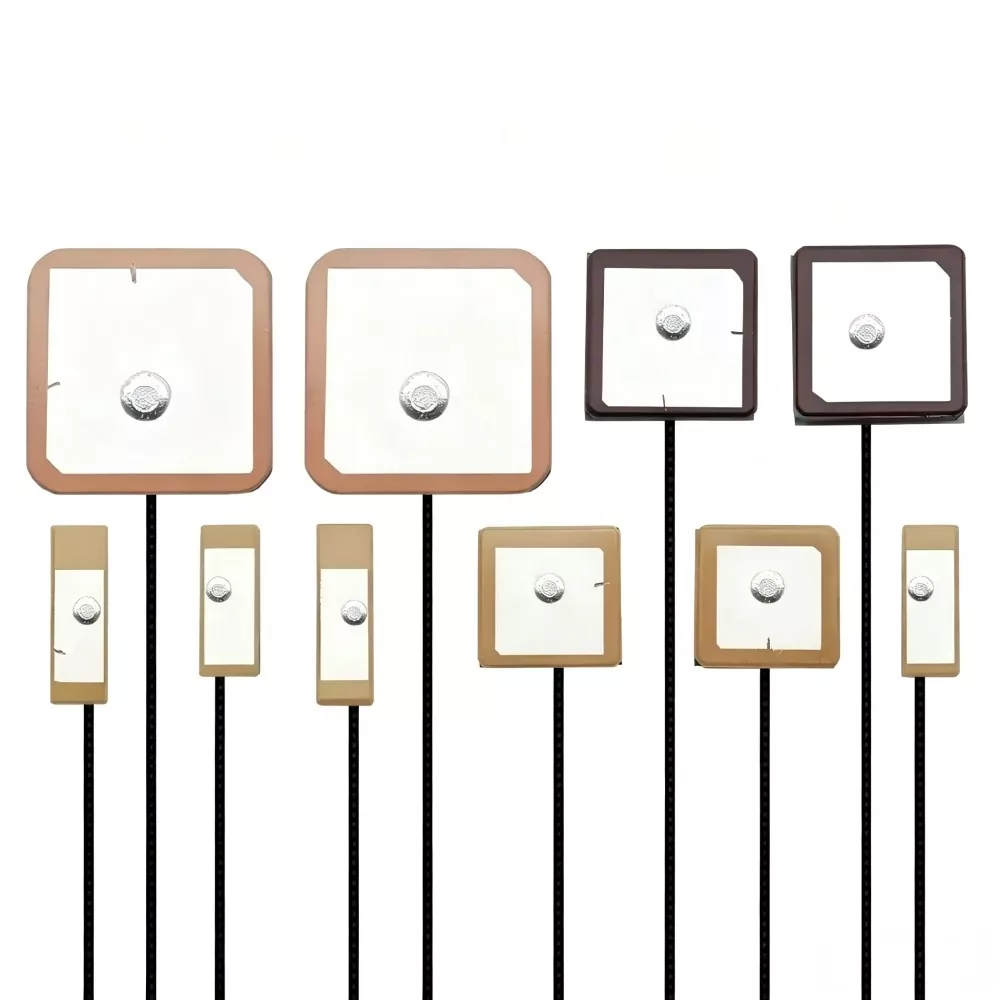

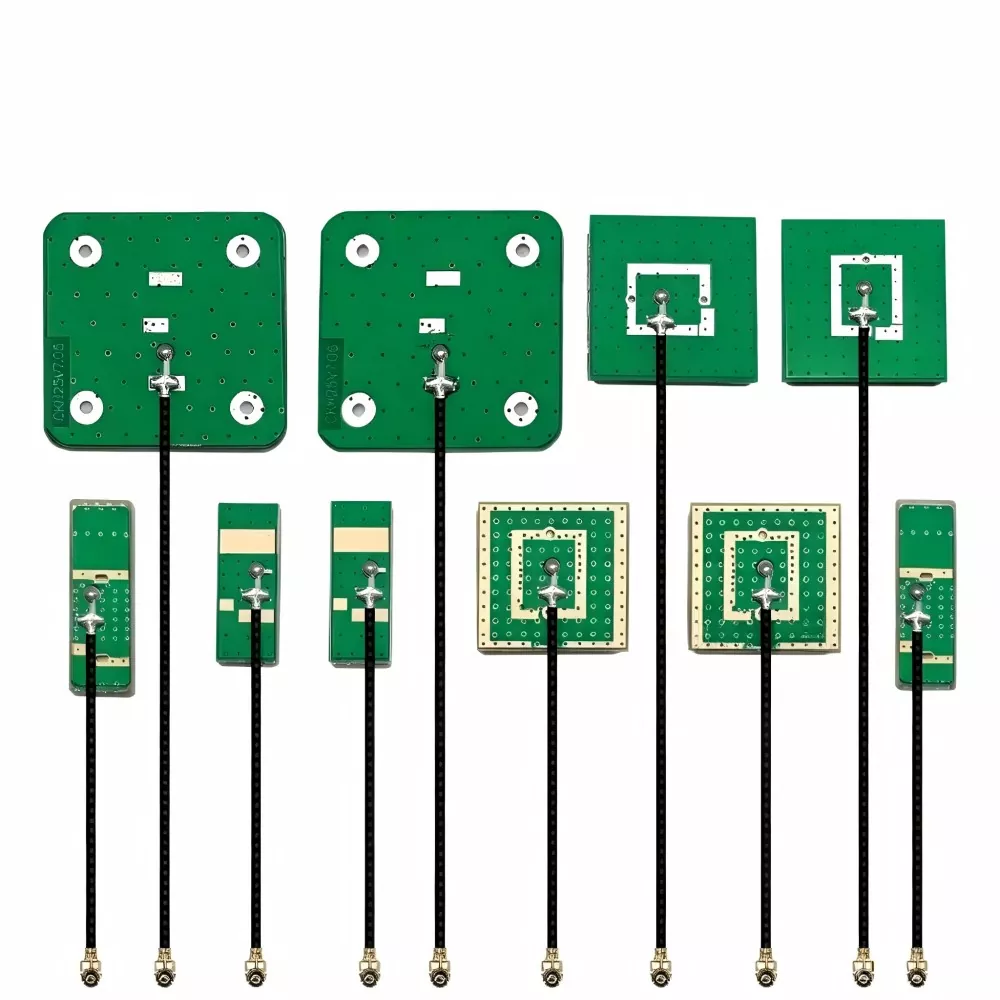

GPS BeiDou အင်တင်နာ

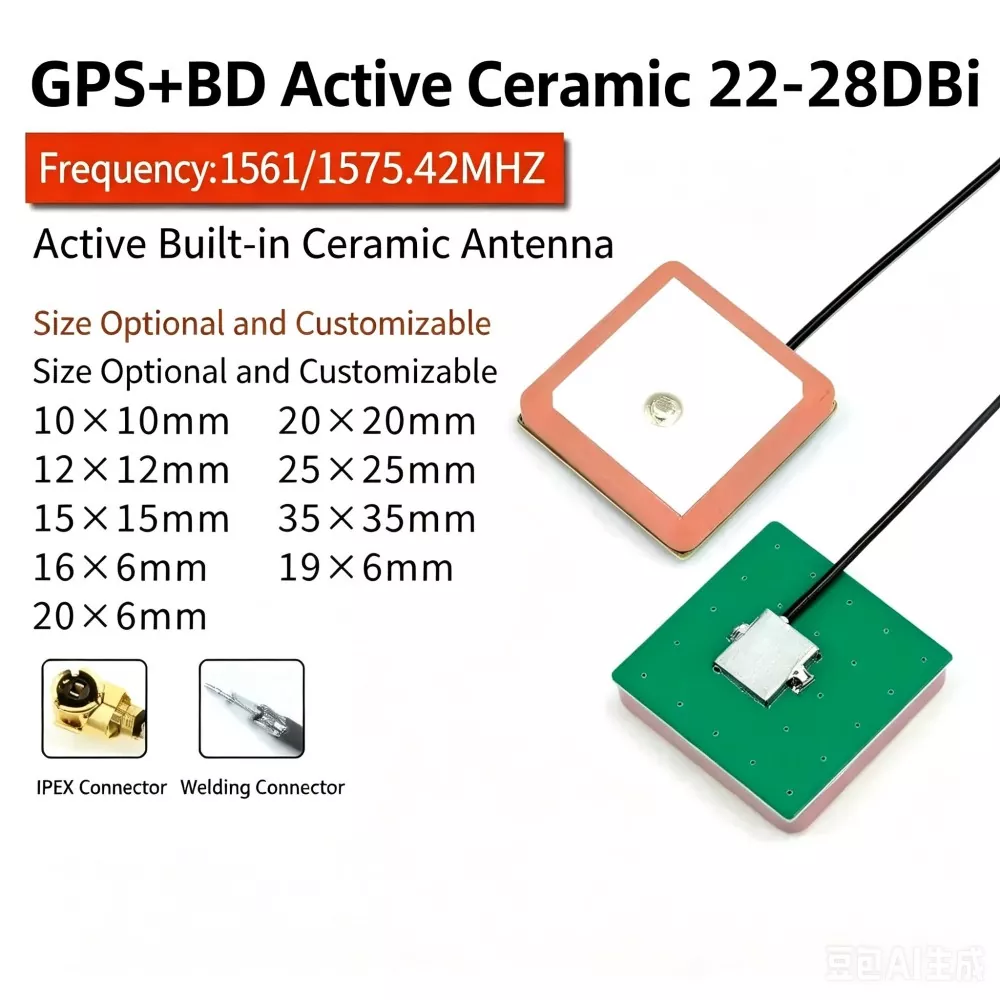

GPS BeiDou Antenna သည် GPS L1 (1575.42 MHz) နှင့် BeiDou B1 (1561 MHz) အပါအဝင် L1/B1 ကြိမ်နှုန်းအချက်ပြမှုများကို လက်ခံရန်အတွက် ဒီဇိုင်းထုတ်ထားသည့် ဂြိုလ်တုလမ်းညွှန် RF အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

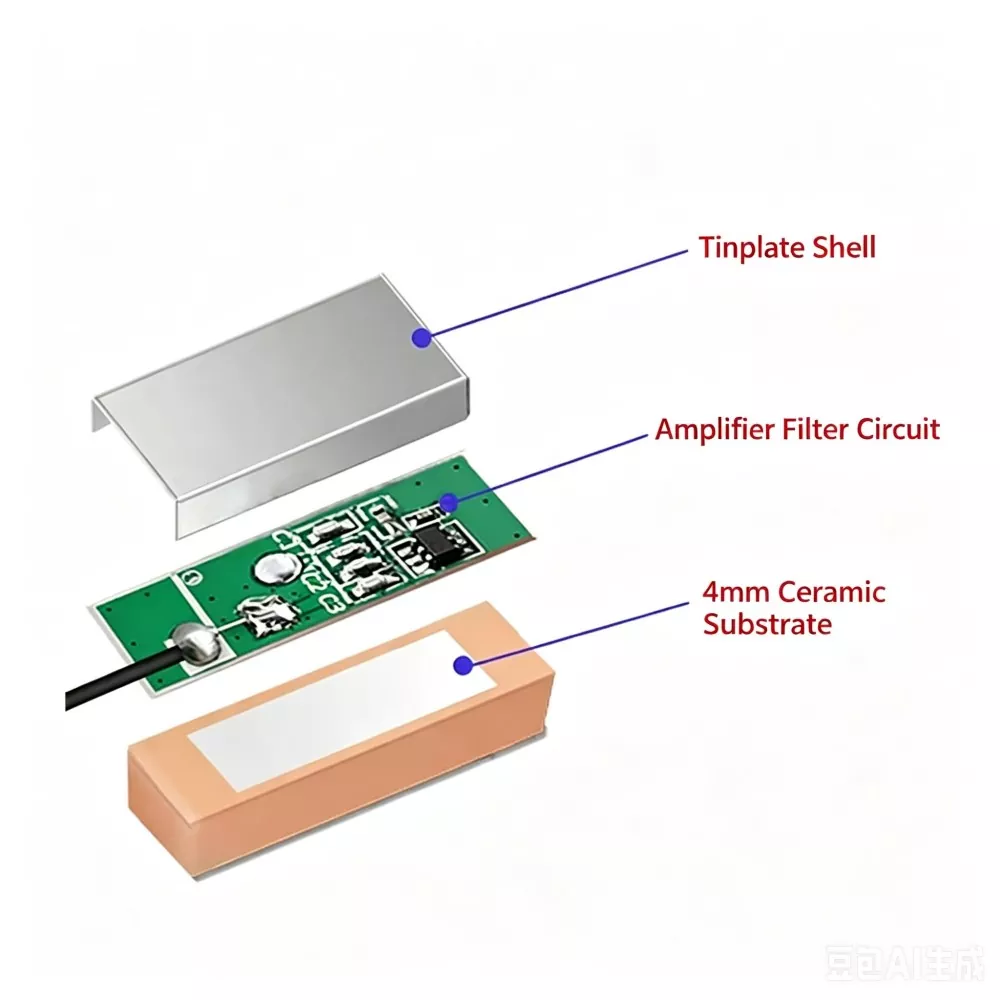

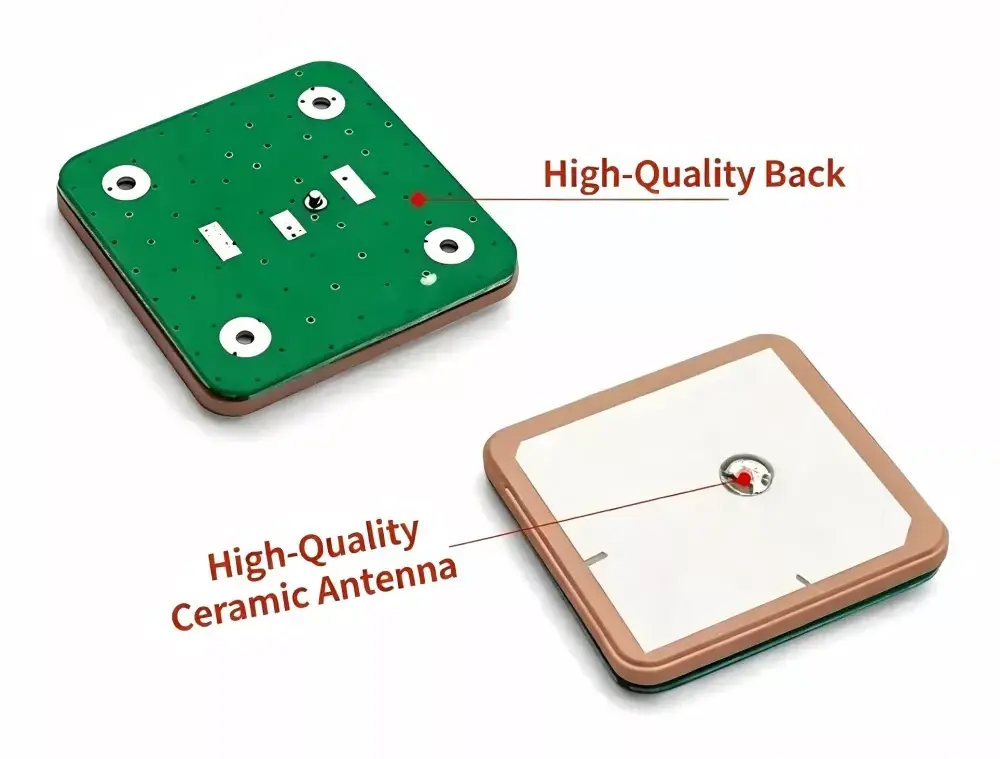

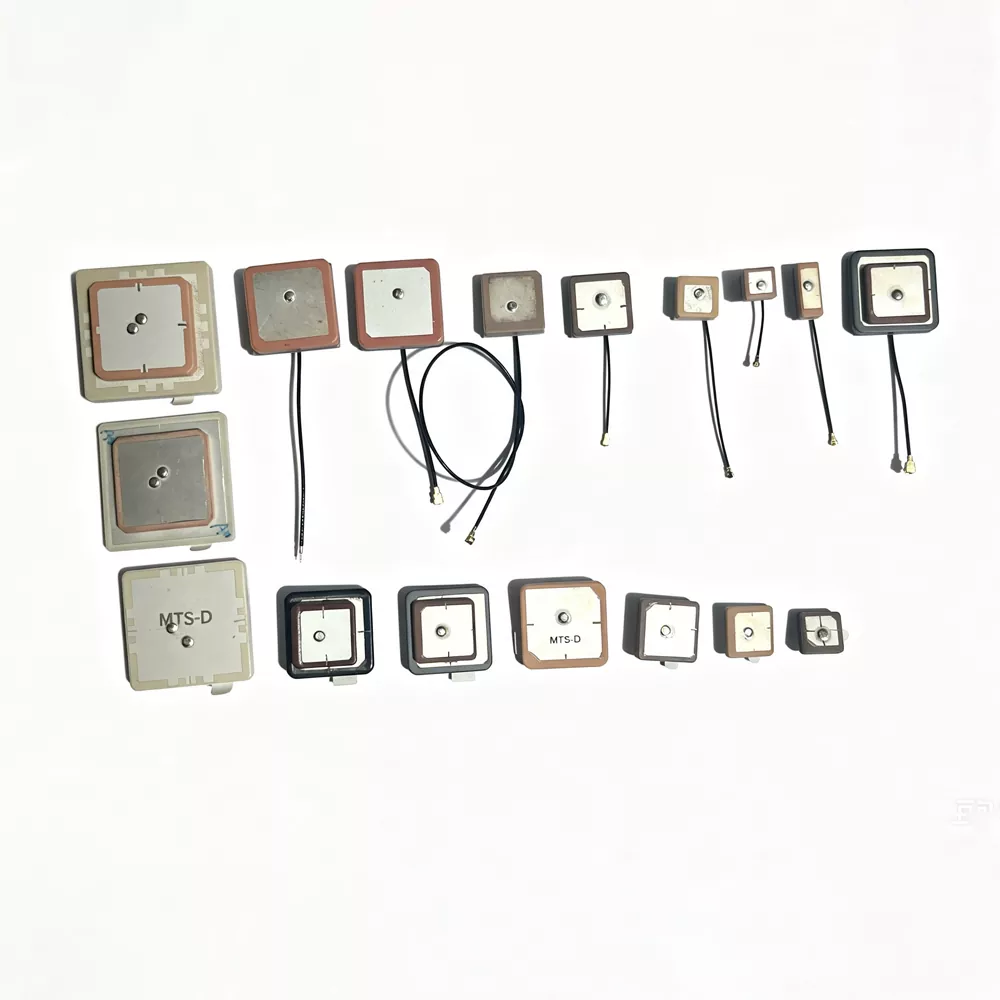

အင်တင်နာသည် ပုံမှန်အားဖြင့် မြင့်မားသော permittivity material ဖြင့် ကြွေထည် dielectric patch တည်ဆောက်မှုကို အသုံးပြုသည်။ သတ္တု patch နှင့် ceramic substrate အကြား လျှပ်စစ်သံလိုက်ပဲ့တင်ထပ်မှုဖြင့် အချက်ပြလက်ခံမှုကို ရရှိပြီး အားနည်းသော ဂြိုလ်တု RF အချက်ပြမှုများကို GNSS လက်ခံကိရိယာ လုပ်ဆောင်ခြင်းအတွက် ဆူညံသံနည်းသော လျှပ်စစ်အချက်ပြမှုများအဖြစ်သို့ ပြောင်းလဲပေးပါသည်။

ညာလက်ဖြင့် စက်ဝိုင်းပုံပိုလာရှင်း (RHCP) ကို ဂြိုလ်တု ထုတ်လွှင့်မှု လက္ခဏာများနှင့် ကိုက်ညီစေရန်၊ တက်ကြွသော ဧည့်ခံပတ်ဝန်းကျင်တွင် ပိုလာဇေးရှင်း မကိုက်ညီမှု ဆုံးရှုံးမှုကို လျှော့ချရန် အသုံးပြုသည်။

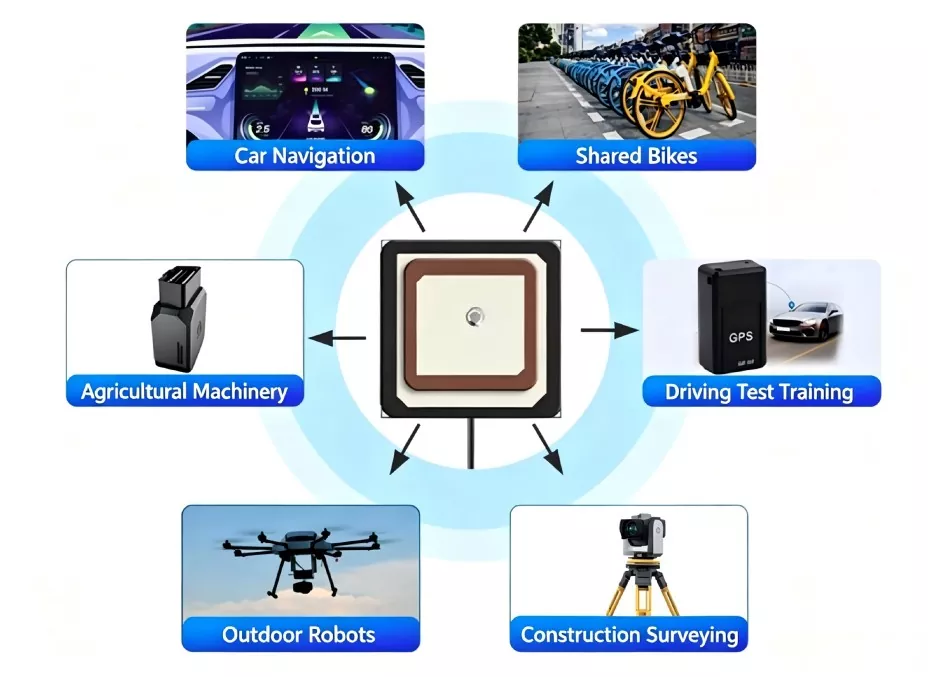

တွဲဖက်သုံးနိုင်သော စက်များ

အရင်းအမြစ်စက်ရုံအနေဖြင့်၊ ကျွန်ုပ်တို့သည် GPS BeiDou Antenna ကိုထုတ်လုပ်သည်။ ၎င်းသည် ထူးခြားသောလိုက်ဖက်ညီမှုရှိပြီး အောက်ပါကိရိယာများတွင် တွင်ကျယ်စွာအသုံးပြုသည်-

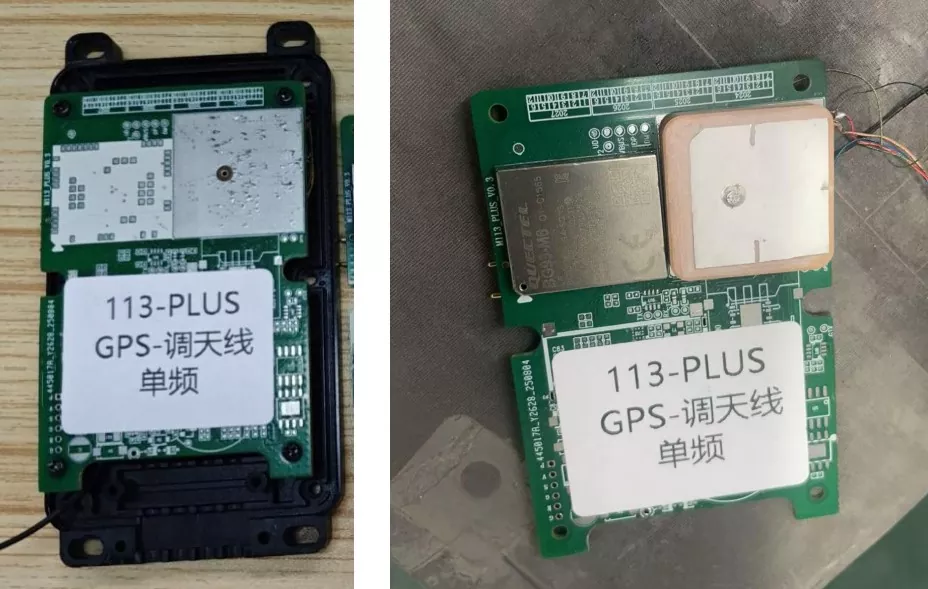

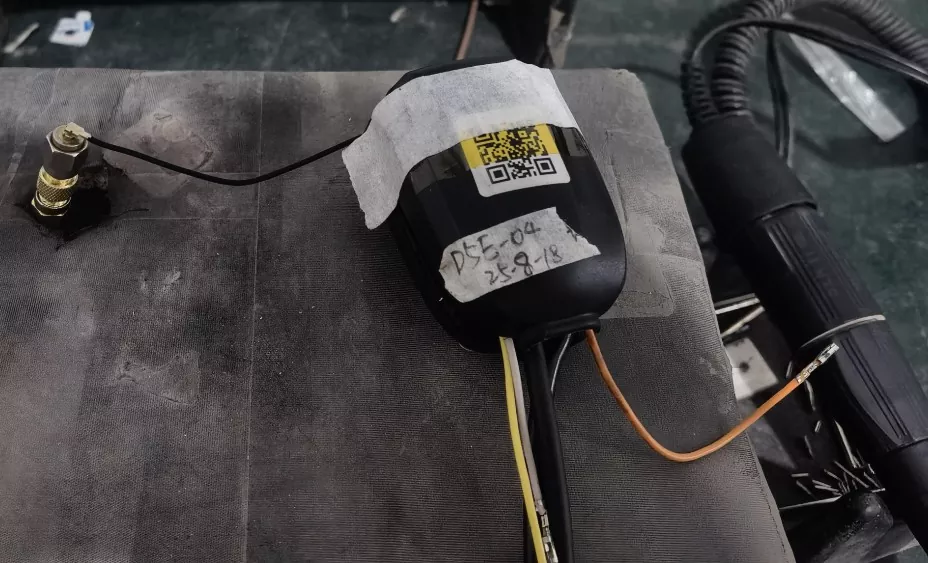

• ယာဉ်အတွင်းနှင့် ခရီးသွားခြင်း- ယာဉ်အတွင်းလမ်းကြောင်းပြစနစ်များ၊ မျှဝေသုံးစက်ဘီးများနှင့် လျှပ်စစ်စကူတာများ၊ ဒက်ရှ်ကင်မရာများနှင့် OBD ခြေရာခံကိရိယာများအတွက် စမတ်သော့ခလောက်များ။

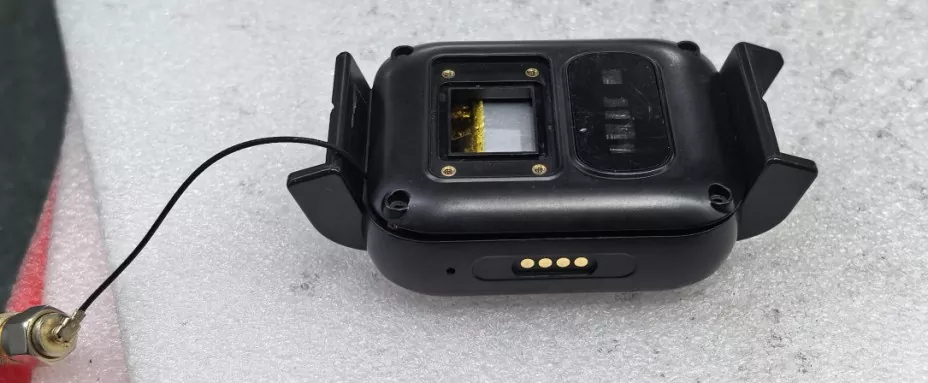

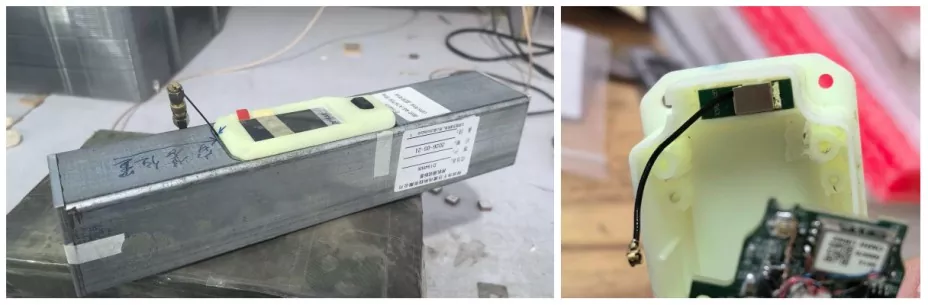

• Internet of Things နှင့် Wearables များ- စမတ်နာရီများ၊ ကလေး/သက်ကြီးရွယ်အို တည်နေရာ တံဆိပ်များ၊ အသေးစား အိမ်မွေးတိရစ္ဆာန် ခြေရာခံကိရိယာများ၊ ပိုင်ဆိုင်မှု ခြေရာခံ တဂ်များ။

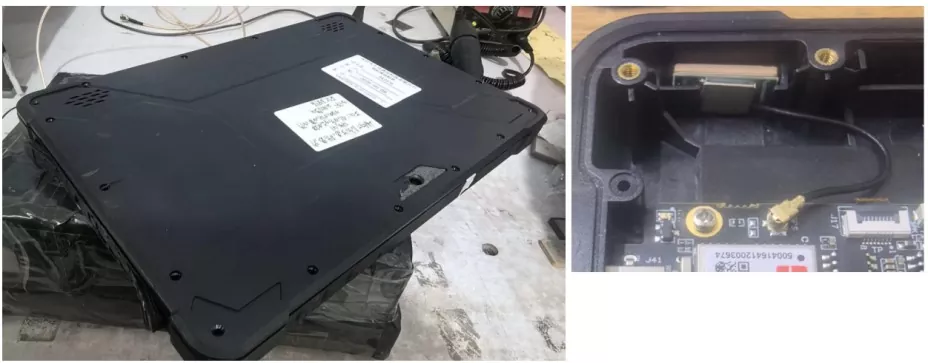

• စက်မှုနှင့် စစ်တမ်းကောက်ယူခြင်း- တိကျသော စစ်တမ်းကောက်ယူခြင်းနှင့် မြေပုံထုတ်သည့် ဂိတ်များ၊ စိုက်ပျိုးရေးဒရုန်းပျံသန်းမှု ထိန်းချုပ်ကိရိယာများ၊ စက်မှု IoT အာရုံခံကိရိယာများ၊ လက်ကိုင် PDA များ။

Core Selling Points နှင့် Real Measured Data

ကျွန်ုပ်တို့ စက်ရုံမှထုတ်လုပ်သည့် GPS ပြင်ပအင်တင်နာတွင် အောက်ပါ core အားသာချက်များ ရှိသည်။

1. အရွယ်အစားနှင့် စွမ်းဆောင်ရည်၏ အဆုံးစွန်သော ချိန်ခွင်လျှာသည်- အပူချိန်နိမ့်သော တွဲဖက်ကြွေထည်မျိုးစုံ (LTCC) နည်းပညာကို အသုံးပြု၍ ဤအစိတ်အပိုင်းသည် 16×6×4.5 မီလီမီတာသာရှိသော အလွန်ပါးလွှာသော ပက်ကေ့ဂျ်တွင်ပင် တည်ငြိမ်သော ပဲ့တင်သံကြိမ်နှုန်းကို ထိန်းသိမ်းထားသောကြောင့် ၎င်းသည် အာကာသ-ကန့်သတ်ထားသော အသေးစား IoT စက်များအတွက် အကောင်းဆုံးဖြစ်သည်။

2. အလွန်ကောင်းမွန်သော အားနည်း-အချက်ပြ ထောက်လှမ်းနိုင်မှု- စွမ်းဆောင်ရည်မြင့် LNA (ဆူညံသံနိမ့် အသံချဲ့စက်) ဖြင့် တပ်ဆင်ထားသည့် တိုင်းတာထားသော ဆူညံသံပုံ (NF) သည် ≤2.0 dB ဖြစ်ပြီး အမြတ်သည် 25 dB ± 3 dB သို့ ရောက်ရှိနိုင်သည်။ လက်တွေ့စမ်းသပ်မှုတွင်၊ စက်၏ cool-start ဂြိုလ်တုရယူချိန်ကို 25 စက္ကန့်အတွင်း လျှော့ချထားပြီး မြို့ပြချောက်ပတ်ဝန်းကျင်တွင်ပင် ဂြိုလ်တု 7 ခုထက်မနည်းကို တည်ငြိမ်စွာရရှိနိုင်ပါသည်။

3. မြင့်မားသောအပူချိန်တည်ငြိမ်မှု- ကြွေထည် dielectric ၏အပူချိန်ကိန်းဂဏန်းအား ±30 ppm/℃ အတွင်း ထိန်းချုပ်ထားသည်။ -40 ℃ မှ 85 ℃ အကြား လွန်ကဲသော ပတ်ဝန်းကျင်တွင်၊ ပဲ့တင်ထပ်သော ကြိမ်နှုန်းပြောင်းလဲမှုသည် ≤± 5 MHz—သမားရိုးကျ PCB အင်တာနာများထက် များစွာသာလွန်သည်။

4. Impedance Matching နှင့် Anti-Interference- VSWR ≤ 1.5 ဖြင့် Standard 50Ω impedance ဒီဇိုင်း၊ မျက်နှာပြင်ပေါ်ရှိ ferrite coating ဖြင့် ရွေးချယ်နိုင်ပြီး၊ လှိုင်းပြင်ပတွင် ဖိနှိပ်မှု ≥ 40 dB နှင့် DC-DC converters များကဲ့သို့သော ကြိမ်နှုန်းမြင့်စွက်ဖက်မှုများမှ motherboard ကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ကန့်သတ်ချက်များ

ပြိုင်ဘက်ထုတ်ကုန်များနှင့် နက်ရှိုင်းစွာ နှိုင်းယှဉ်ခြင်း။

1. ရှင်းလင်းရေးလိုအပ်ချက်များ

အင်တင်နာကို အတားအဆီးမရှိသောနေရာတွင် ထားရှိရမည်။ အင်တင်နာအထက် 30° elevation angle အတွင်းတွင် ကြီးမားသောသတ္တုအရာများ မရှိသင့်ပါ။ အဆက်မပြတ် 7 စင်တီမီတာ × 7 စင်တီမီတာ မြေပြင်လေယာဉ်ကို အင်တာနာအောက်ရှိ ရောင်ပြန်အလင်းပြန်အဖြစ် သိမ်းဆည်းထားသင့်ပြီး တက်ကြွသောဧရိယာအောက်တွင် တိုက်ရိုက်လမ်းကြောင်းကို ခွင့်မပြုပါ။

2. EMI Isolation

အင်တင်နာကို DC-DC converters၊ crystal oscillators၊ CPU နှင့် speaker များကဲ့သို့သော ဆူညံသံမြင့်မားသော အစိတ်အပိုင်းများနှင့် ဝေးဝေးတွင်ထားပါ။ အနည်းဆုံး 2 စင်တီမီတာ အကွာအဝေးကို ခွဲခြားထားရန် အကြံပြုထားသည်။

3. Impedance ထိန်းချုပ်မှု

အင်တင်နာဖိဒ်မှ GNSS မော်ဂျူးသို့ ညွှန်ပြသည့် 50Ω ထိန်းချုပ်ထားသော impedance ကို ထိန်းသိမ်းပါ။ ချောမွေ့သောလမ်းကြောင်းနှင့် ညာဘက်ထောင့်ကွေးမထားသော RF ခြေရာများကို အတိုချုံးထားသင့်သည်။

4. Orientation ထိန်းချုပ်မှု

ကြွေထည်မျက်နှာပြင်သည် အပေါ်ဘက်သို့ မျက်နှာမူပြီး မြေပြင်နှင့် အပြိုင်ရှိနေရမည်။ တည်ငြိမ်သော RHCP ဧည့်ခံလက္ခဏာများကို ထိန်းသိမ်းရန် စောင်းထောင့်သည် 15° ထက်မပိုသင့်ပါ။

RF အင်ဂျင်နီယာဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

1. မြေပြင်လေယဉ်မှီခို

GNSS အင်တင်နာတစ်ခုသည် တည်ငြိမ်သော မြေပြင်လေယာဉ်လိုအပ်သည်။ စွမ်းဆောင်ရည်သည် မြေပြင်အရွယ်အစားနှင့် အချိုးအစားနှင့် တိုက်ရိုက်ဆက်စပ်နေသည်။

2. Multipath ပတ်ဝန်းကျင် အာရုံခံနိုင်စွမ်း

မြို့ပြပတ်ဝန်းကျင်များတွင် နေရာချထားမှု တိကျမှုကို ကျဆင်းစေပြီး တိကျမှု (DOP) ကို တိုးလာစေသည့် အချက်ပြရောင်ပြန်ဟပ်မှုလမ်းကြောင်းများကို မိတ်ဆက်ပေးသည်။

3. LNA ပံ့ပိုးကူညီမှု

ဆူညံသံနည်းသော အသံချဲ့စက်သည် ထုတ်ယူမှု အာရုံခံနိုင်စွမ်းကို ပိုမိုကောင်းမွန်စေသော်လည်း စစ်ထုတ်မှု မလုံလောက်ပါက တီးဝိုင်းမှ အနှောင့်အယှက်ဖြစ်နိုင်ခြေကို တိုးမြင့်စေသည်။

4. ကြိမ်နှုန်းတည်ငြိမ်မှု

Ceramic dielectric temperature coefficients သည် အပူစက်ဘီးစီးသည့်အခြေအနေများအောက်တွင် ပဲ့တင်ထပ်မျှော့ကို သက်ရောက်သည်။

မှန်ကန်တဲ့ Product ကို ဘယ်လိုရွေးချယ်မလဲ။

GPS ပြင်ပအင်တင်နာကို ရွေးချယ်သောအခါ၊ အောက်ပါ အဓိကအချက်များကို ထည့်သွင်းစဉ်းစားပါ။

1. ကြိမ်နှုန်း နှင့် polarization စက်ပစ္စည်းသည် GPS L1၊ BeiDou B1 သို့မဟုတ် ကြိမ်နှုန်းနှစ်ခု ပံ့ပိုးမှု လိုအပ်ကြောင်း အတည်ပြုပါ။ 2.4G အမျိုးအစားများကဲ့သို့ စက်ဝိုင်းပုံပိုလာရှိသော GNSS အင်တာနာများကို မျဉ်းကြောင်းအတိုင်း ရောနှောထားသော အင်တာနာများနှင့် ရောနှောခြင်းမပြုပါနှင့်၊ ၎င်းသည် ကိုက်ညီမှုမရှိ၍ လက်ခံမှုအား ကျဆင်းစေပါသည်။

2. တပ်ဆင်မှုနေရာ သေးငယ်သောပုံစံအချက်ကြောင့် ကြွေထည်အင်တင်နာကို ယေဘုယျအားဖြင့် အသုံးပြုပါသည်။ နေရာအလုံအလောက်ရှိသော ကုန်ကျစရိတ်-အထိခိုက်မခံသောအက်ပ်များအတွက် PCB အင်တာနာများကို ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။ ရှုပ်ထွေးသော RF ပတ်ဝန်းကျင်များတွင်၊ ကြွေထည်အင်တင်နာများသည် ပိုမိုတည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုပေးသည်။

3. Active သို့မဟုတ် passive ဒီဇိုင်း စက်ပစ္စည်းတွင် သတ္တုအကာအရံတစ်ခု သို့မဟုတ် ရှည်လျားသော RF feed line (> 1 m) ရှိပါက၊ ပေါင်းစပ်ထားသော LNA ပါသည့် တက်ကြွသောအင်တင်နာတစ်ခုသည် အချက်ပြဆုံးရှုံးမှုအတွက် လျော်ကြေးပေးရန် အကြံပြုထားသည်။

4. အတည်ပြုခြင်းဒေတာ ရွေးချယ်မှုသည် တိုင်းတာထားသော နယ်ပယ်စွမ်းဆောင်ရည် (ဥပမာ၊ ဂြိုလ်တုရယူမှု၊ C/N0၊ အအေးစတင်ချိန်)၊ ဓာတ်ခွဲခန်းသတ်မှတ်ချက်များသာမကဘဲ ရွေးချယ်မှုအပေါ် အခြေခံသင့်သည်။

အဘယ်ကြောင့် ကျွန်ုပ်တို့ (Qianmu Communications) ကို ရွေးချယ်သနည်း။

• အရင်းအမြစ်စက်ရုံမှ တိုက်ရိုက်ထောက်ပံ့သည်- ကျွန်ုပ်တို့သည် လူလတ်တန်းစားများ၏ အမြတ်အစွန်းများကို ငြင်းပယ်ပြီး လိုက်လျောညီထွေရှိသော MOQ များဖြင့် ပြိုင်ဆိုင်မှုပြင်းထန်သော စက်ရုံဟောင်းစျေးနှုန်းများကို ပေးဆောင်ပါသည်။

• ခိုင်မာသော R&D နှင့် စိတ်ကြိုက်ပြင်ဆင်နိုင်မှု- သင့် ID ဖွဲ့စည်းတည်ဆောက်ပုံနှင့် PCB အပြင်အဆင်တို့ကို အခြေခံ၍ ကြွေချပ်ပြားအရွယ်အစား၊ ငွေရောင်အလွှာပုံစံနှင့် LNA ရရှိမှုကို လျင်မြန်စွာ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ပရော်ဖက်ရှင်နယ် RF အင်ဂျင်နီယာအဖွဲ့တစ်ဖွဲ့ရှိသည်။

• ဖြစ်ရပ်မှန်မှန်ကန်ကြောင်း အတည်ပြုခြင်း- ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် ထိပ်တန်းစက်ဘီးမျှဝေခြင်း၊ ယာဉ်လမ်းကြောင်းပြခြင်းနှင့် စမတ်ဝတ်ဆင်နိုင်သောအမှတ်တံဆိပ်များစွာ၏ ထောက်ပံ့ရေးကွင်းဆက်များတွင် အောင်မြင်စွာပေါင်းစည်းထားပြီး၊ "ကြယ်ပွင့်နှေးကွေးသောရှာဖွေမှုနှင့် မကြာခဏကြယ်ပျောက်ဆုံးမှု" ပြဿနာကဲ့သို့သော မရေမတွက်နိုင်သောပြဿနာများကို ဖြေရှင်းပေးပါသည်။

• အပြည့်အဝ Lifecycle ဝန်ဆောင်မှုများ- ကျွန်ုပ်တို့သည် ရောင်းချမှုအပြီးတွင် ချို့ယွင်းနေသော ထုတ်ကုန်များကို လျင်မြန်စွာ ခွဲခြမ်းစိတ်ဖြာခြင်းအထိ - ရောင်းချမှုမတိုင်မီ impedance ကိုက်ညီသော သရုပ်ဖော်မှုများနှင့် အင်တင်နာအပြင်အဆင် လမ်းညွှန်မှသည် တစ်နေရာတည်းမှ နည်းပညာပံ့ပိုးမှုကို ပံ့ပိုးပေးပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- မတူညီသော ကြိမ်နှုန်းလှိုင်းများတွင် ကြွေထည်အင်တင်နာများကို အပြန်အလှန်အသုံးပြုနိုင်ပါသလား။

နံပါတ်- GNSS အင်တာနာများနှင့် 2.4G/5.8G အင်တာနာများသည် မတူညီသော polarization အမျိုးအစားများနှင့် လည်ပတ်မှုယန္တရားများကို အသုံးပြုပါသည်။ GNSS အင်တာနာများသည် ပုံမှန်အားဖြင့် RHCP ဖြစ်သော်လည်း 2.4G/5.8G အင်တာနာများသည် မျဉ်းဖြောင့်သဘောတူသည်။ polarization နှင့် frequency အကြား မကိုက်ညီမှုသည် သိသာထင်ရှားသော အချက်ပြမှု ကျဆင်းခြင်း သို့မဟုတ် ဂြိုလ်တုလော့ခ်ကျခြင်း တို့ကို ဖြစ်စေသည်။

Q2- အင်တင်နာအရွယ်အစားသည် စွမ်းဆောင်ရည်ကို အဘယ်ကြောင့်ထိခိုက်စေသနည်း။

A- Ceramic antenna စွမ်းဆောင်ရည်သည် ထိရောက်သောဖြာထွက်ဧရိယာနှင့် dielectric ကိန်းသေများနှင့် ဆက်စပ်နေသည်။ ပိုကြီးသော ကြွေထည်ပမာဏသည် ယေဘုယျအားဖြင့် အမြတ်နှင့် အာရုံခံနိုင်စွမ်းကို တိုးတက်စေသည်။ သို့သော် ကျစ်လစ်သော ဒီဇိုင်းများတွင် အင်တင်နာ ချိန်ညှိခြင်းနှင့် မြေပြင်လေယာဉ် ဒီဇိုင်းဖြင့် စွမ်းဆောင်ရည် တစ်စိတ်တစ်ပိုင်း ပိုမိုကောင်းမွန်အောင် ပြုလုပ်နိုင်သည်။

Q3- GPS ပြင်ပအင်တင်နာ၏ impedance ကဘာလဲ။

A- စံဒီဇိုင်း impedance သည် 50Ω ဖြစ်ပြီး GNSS RF ရှေ့ဆုံးစနစ်များတွင် အသုံးများသည်။ စနစ်အဆင့် ကိုက်ညီမှု လိုအပ်ချက်များပေါ်မူတည်၍ စိတ်ကြိုက် impedance တန်ဖိုးများကို ပံ့ပိုးပေးနိုင်ပါသည်။

Q4- တပ်ဆင်မှုစွမ်းဆောင်ရည်ကို မည်သို့အတည်ပြုပါသနည်း။

A- အကဲဖြတ်ခြင်းသည် ပုံမှန်အားဖြင့် ဂြိုလ်တုဝယ်ယူမှုရေတွက်ခြင်း၊ SNR (အချက်ပြမှုမှ ဆူညံသံအချိုး) နှင့် ကောင်းကင်ဖွင့်သည့်အခြေအနေများတွင် အအေးစတင်ချိန်ကဲ့သို့သော GNSS လက်ခံသူမက်ထရစ်များအပေါ် အခြေခံထားသည်။ တည်ငြိမ်သောလုပ်ဆောင်ချက်အတွက်၊ စံစမ်းသပ်မှုပတ်ဝန်းကျင်တွင် ဂြိုလ်တုလော့ခ်များစွာနှင့် တစ်သမတ်တည်း C/N0 တန်ဖိုးများကို မျှော်လင့်ထားသည်။
