Flexible Printed Circuit Antenna (FPC)

FPC Antenna ဆိုတာဘာလဲ။

FPC အင်တာနာ သို့မဟုတ် Flexible Printed Circuit Antenna (FPC) သည် ၎င်း၏အလွှာအဖြစ် ပြောင်းလွယ်ပြင်လွယ်ရှိသော PI နှင့် PET ရုပ်ရှင်များကို အသုံးပြုကာ အင်တာနာဆားကစ်များဖန်တီးရန်အတွက် ထွင်းထုခြင်းနှင့် ပုံနှိပ်ခြင်းတို့ဖြင့် ဖန်တီးပြုလုပ်ထားသည်။ ၎င်းသည် ပေါ့ပါးသော၊ ပါးလွှာသော၊ ပြောင်းလွယ်ပြင်လွယ်နှင့် ကွေးညွှတ်နိုင်သော လက္ခဏာများ ပါ၀င်သောကြောင့် ၎င်းသည် ကွေးနေသောမျက်နှာပြင်များနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ ၎င်း၏အထူသည် 0.03 မှ 0.2 မီလီမီတာအထိရှိပြီး ၎င်း၏အလေးချိန်မှာ 1 ဂရမ်အောက်ဖြစ်သည်။ အင်တင်နာသည် ကြိုးမဲ့အချက်ပြမှုများကို ထုတ်လွှင့်နိုင်ပြီး လက်ခံနိုင်ပြီး WiFi၊ Bluetooth၊ GPS၊ 4G/5G၊ GNSS၊ NB-IoT နှင့် LoRa၊ 2.4 GHz၊ 5 GHz နှင့် 5.8 GHz လှိုင်းနှုန်းစဉ်များကို လွှမ်းခြုံထားသည့် ပရိုတိုကောများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ Qianmu Communications သည် နှစ်ပေါင်းများစွာ နက်နဲသော လုပ်ငန်းအတွေ့အကြုံရှိသော ပရော်ဖက်ရှင်နယ် FPC အင်တင်နာထုတ်လုပ်သူဖြစ်သည်။ ကျွန်ုပ်တို့တွင် မိုက်ခရိုဝေ့ဖ်မီးဖိုချောင်သုံးအခန်းများ တပ်ဆင်ထားပြီး အထူးသီးသန့် R&D ဝန်ထမ်း ဆယ်ဦးကျော်ရှိပြီး အင်တင်နာဖြေရှင်းချက်ဒီဇိုင်းမှ အမြောက်အမြားထုတ်လုပ်ခြင်းအထိ တစ်ခုတည်းသော ဝန်ဆောင်မှုများကို ပေးစွမ်းနိုင်စေပါသည်။

အဓိက အရောင်းရဆုံးအချက်

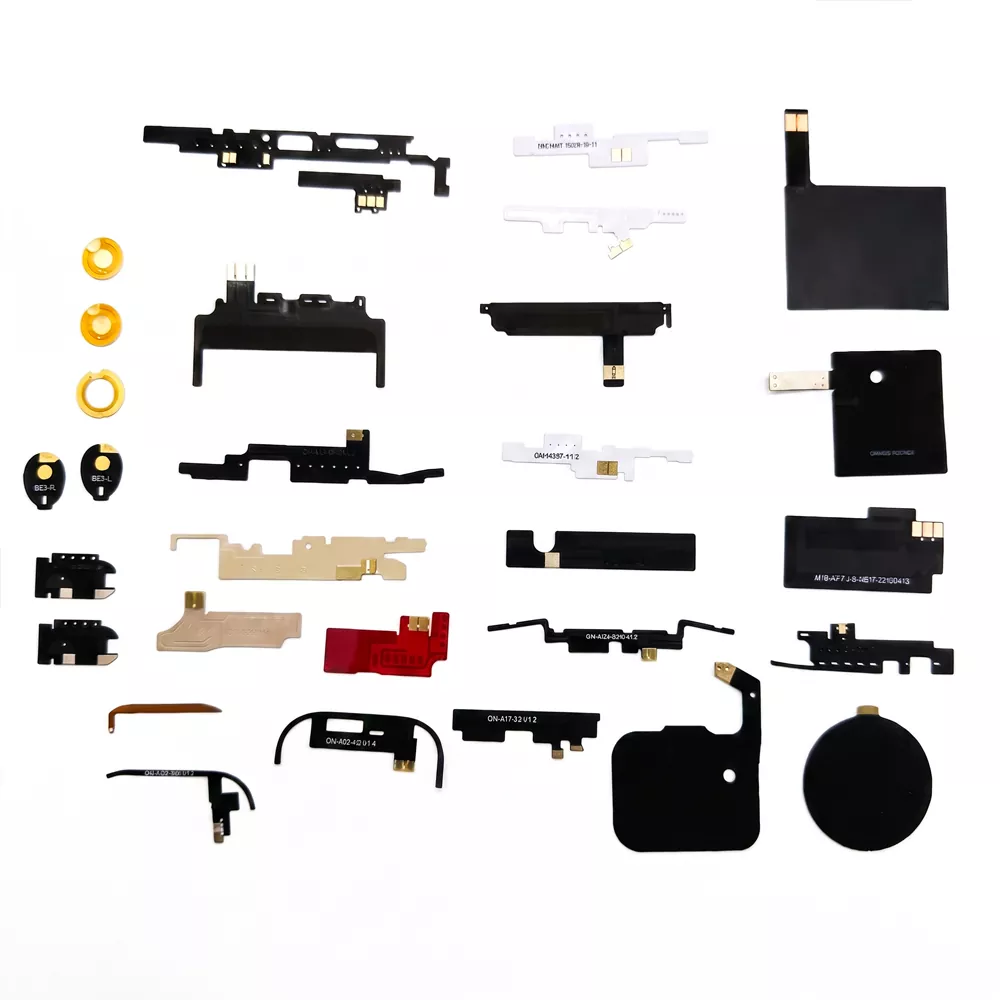

အလွန်ပါးလွှာပြီး ပြောင်းလွယ်ပြင်လွယ်၊ နေရာလွတ်မရှိ

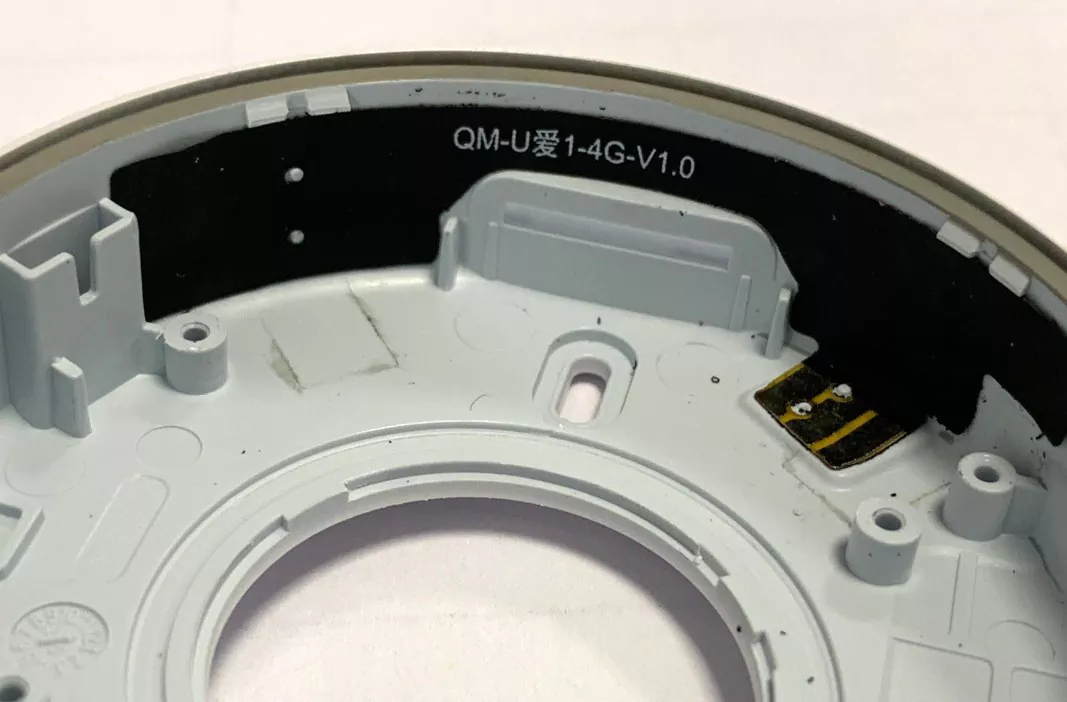

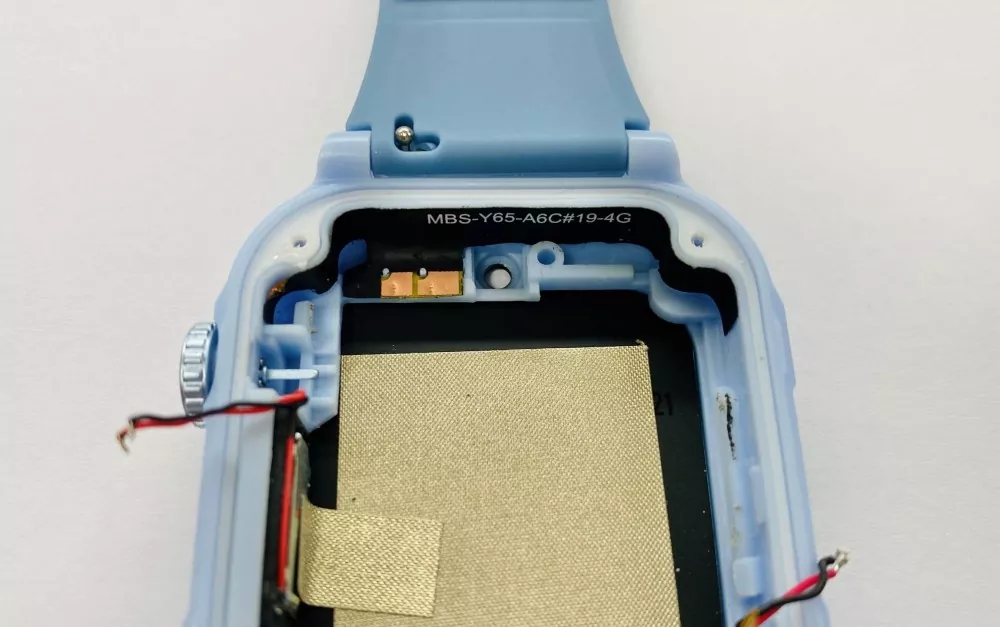

Flexible Printed Circuit Antenna (FPC) သည် အထူ 0.03–0.2 မီလီမီတာသာရှိပြီး စိတ်တိုင်းကျ ကွေးနိုင် သို့မဟုတ် ခေါက်နိုင်သည်။ ၎င်းကို စက်အတွင်းရှိ အပေါက်၏အတွင်းနံရံတစ်လျှောက် 90° ကွေးနိုင်ပြီး ရှုပ်ထွေးသောဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းများနှင့် စုံလင်စွာလိုက်လျောညီထွေဖြစ်စေသည်။ ကိရိယာ၏ဘောင်သည် ပြားသည်ဖြစ်စေ ကွေးသွားသည်ဖြစ်စေ FPC သည် မျက်နှာပြင်ကို အလွယ်တကူပုံဖော်နိုင်သည်။

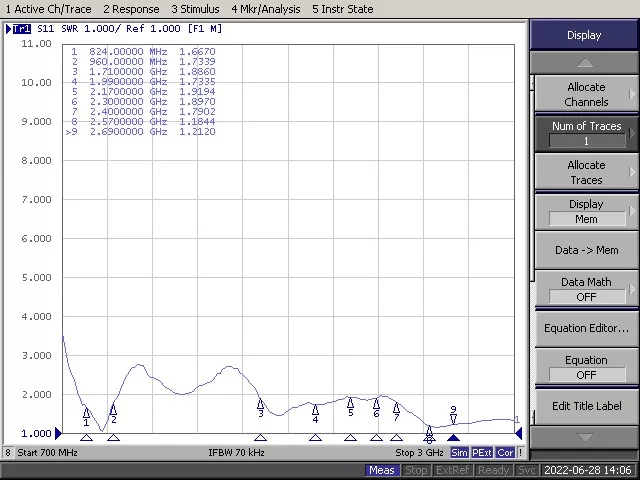

Multi-band wideband လွှမ်းခြုံမှု

4G/5G၊ full-band WiFi၊ Bluetooth၊ GPS/GNSS၊ LoRa နှင့် NFC အပါအဝင် ဆက်သွယ်ရေးပရိုတိုကောများစွာကို ပံ့ပိုးပေးပါသည်။ Chip တစ်ခုတည်း FPC အင်တင်နာသည် 700 MHz မှ 2700 MHz အကြား လှိုင်းနှုန်းစဉ်များကို လွှမ်းခြုံနိုင်သည်—သို့မဟုတ် ပိုကျယ်သည်။ multi-mode နှင့် multi-frequency စက်များ၏ ဆက်သွယ်ရေးလိုအပ်ချက်များကို ဖြည့်ဆည်းရန်။

ပေါ့ပါးသောဒီဇိုင်း

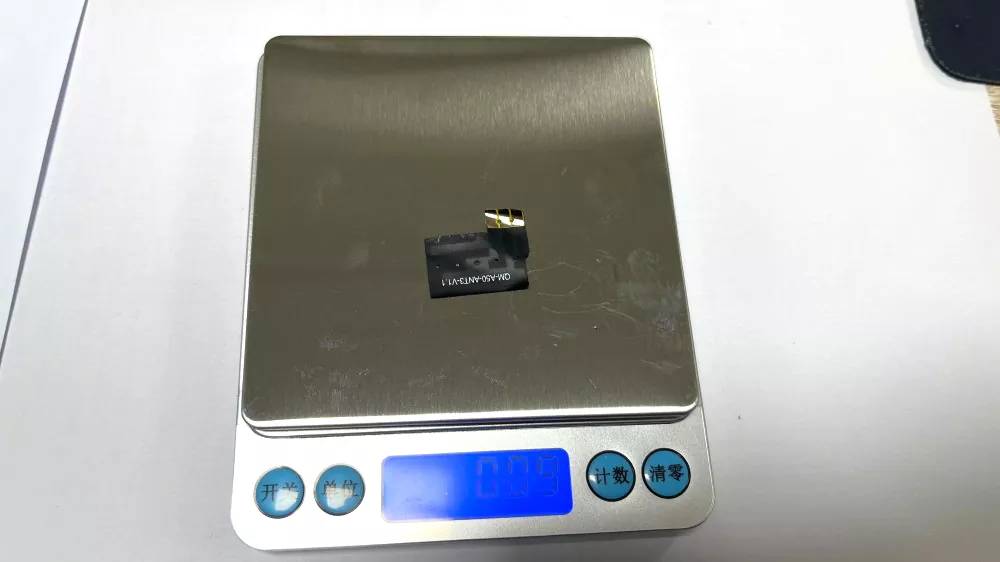

FPC အင်တင်နာသည် အလေးချိန် 1 ဂရမ်အောက်သာရှိသည်။ သမားရိုးကျသတ္တုအင်တင်နာများထက် 50% ပိုပေါ့ပါးသည်။ ဝတ်ဆင်နိုင်သောကိရိယာများနှင့် ဒရုန်းများကဲ့သို့သော အလေးချိန်-ထိလွယ်သောထုတ်ကုန်များအတွက် FPC အင်တာနာများသည် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

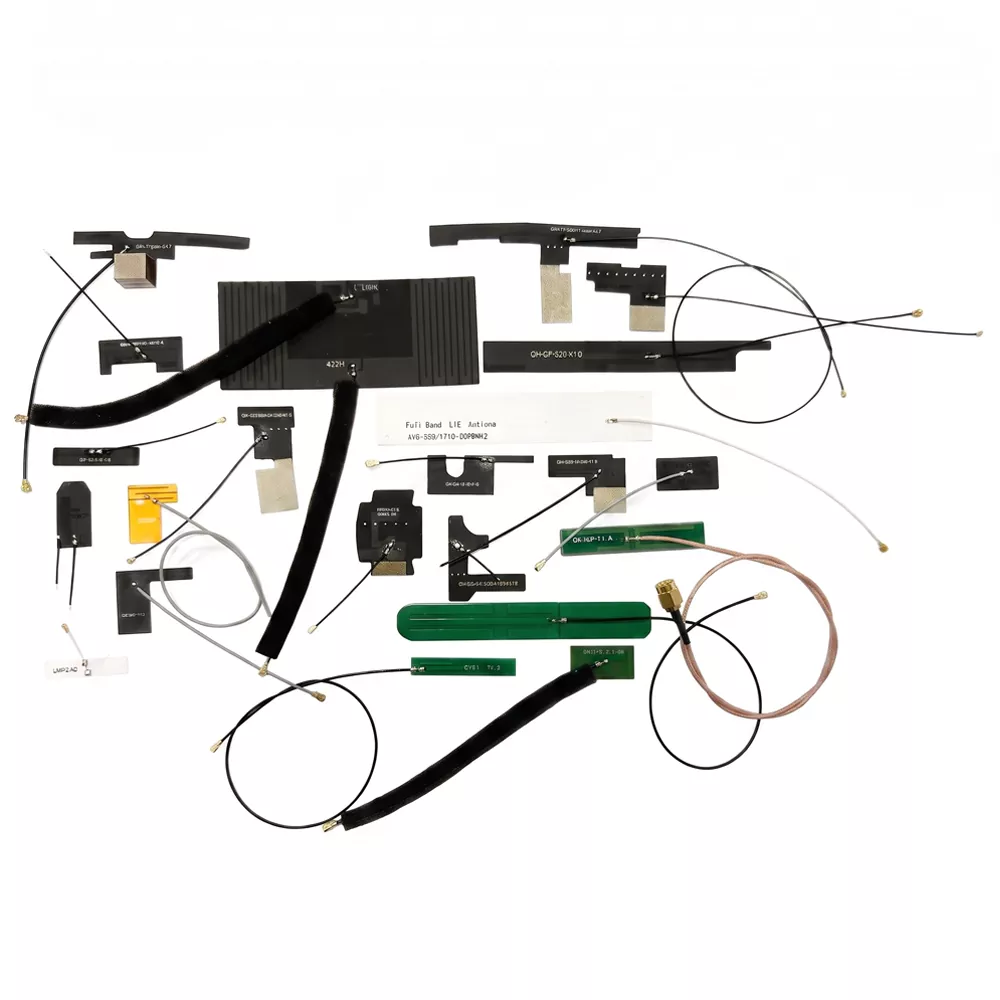

တပ်ဆင်ရလွယ်ကူပြီး ဗူးအတွင်းမှ အဆင်သင့်အသုံးပြုနိုင်ပါသည်။

လျင်မြန်သော အခွံနှင့် ချောင်းများ တပ်ဆင်ခြင်းအတွက် စံ 3M 300LSE ကော်ပတ် ပါ၀င်သည် ။ IPEX၊ U.FL၊ MHF4 နှင့် အခြားချိတ်ဆက်ကိရိယာ ရွေးချယ်မှုများဖြင့် ရနိုင်သည်။

အင်တင်နာ တပ်ဆင်ခြင်းအတွက် အရေးကြီးသော မှတ်စုများ

1. သတ္တုမျက်နှာပြင်များနှင့် ဝေးဝေးနေပါ။

အင်တင်နာကို သတ္တုမျက်နှာပြင်များပေါ်တွင် တိုက်ရိုက် သို့မဟုတ် နီးကပ်စွာ မတပ်ဆင်ပါနှင့်၊ အဘယ်ကြောင့်ဆိုသော် ၎င်းသည် impedance ကိုက်ညီမှု၊ ဓာတ်ရောင်ခြည်ပုံစံကို ပြောင်းလဲကာ အလုံးစုံ အင်တင်နာ၏ စွမ်းဆောင်ရည်ကို လျှော့ချနိုင်သောကြောင့် ဖြစ်သည်။

2. အလွန်အကျွံ ကွေးခြင်းကို ရှောင်ကြဉ်ပါ။

အလွန်အကျွံ ပုံပျက်နေခြင်းသည် အတွင်းစပယ်ယာကို ပျက်စီးစေပြီး RF စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သောကြောင့် အင်တင်နာကို တပ်ဆင်နေစဉ်အတွင်း အင်တာနာကို အလွန်ကွေးညွှတ်ခြင်း သို့မဟုတ် ခေါက်ခြင်းမပြုပါနှင့်။

3. လုံခြုံသော တပ်ဆင်မှုကို သေချာပါစေ။

ဓါတ်ရောင်ခြည်စွမ်းဆောင်ရည်နှင့် အချက်ပြတည်ငြိမ်မှုကို ထိခိုက်စေနိုင်သော ပုံပျက်နေခြင်းကို ကာကွယ်ရန် အင်တင်နာအား တပ်ဆင်နေစဉ်အတွင်း ခိုင်ခံ့ညီညာစွာ ပြင်ပါ။

4. အင်တင်နာအနီးတစ်ဝိုက်တွင် လုံလောက်သောရှင်းလင်းမှုကို ထိန်းသိမ်းပါ။

အင်တင်နာ၏ နှစ်ဖက်စလုံးအပေါ်နှင့် အနည်းဆုံး 5 မီလီမီတာ ကင်းရှင်းကြောင်း ထိန်းသိမ်းပါ။ အကောင်းဆုံးစွမ်းဆောင်ရည်သေချာစေရန် သတ္တုအစိတ်အပိုင်းများ၊ မြန်နှုန်းမြင့်အချက်ပြခြေရာများ၊ သို့မဟုတ် ကြီးမားသော ကြေးနီဧရိယာများကို အင်တင်နာအနီးတွင် နေရာချခြင်းမှ ရှောင်ကြဉ်ပါ။

5. စုဝေးစဉ်အတွင်း ဂရုတစိုက်ကိုင်တွယ်ပါ။

အင်တင်နာတွင် ပြောင်းလွယ်ပြင်လွယ်ဖွဲ့စည်းပုံပါရှိသော်လည်း FPC ပစ္စည်းသည် စက်ပိုင်းဆိုင်ရာအား အကန့်အသတ်ရှိသည်။ တပ်ဆင်ခြင်းနှင့် တပ်ဆင်ခြင်းအတွင်း အလွန်အကျွံ ဆွဲခြင်း၊ လိမ်ခြင်း သို့မဟုတ် သက်ရောက်မှုကို ရှောင်ကြဉ်ပါ။

6. ခြောက်သွေ့သောပတ်ဝန်းကျင်တွင် သိမ်းဆည်းပါ။

အပူချိန်မြင့်သော သို့မဟုတ် စိုထိုင်းဆမြင့်သော ပတ်ဝန်းကျင်တွင် အင်တင်နာကို သိမ်းဆည်းခြင်းမှ ရှောင်ကြဉ်ပါ။ တည်ငြိမ်သောလျှပ်စစ်စွမ်းဆောင်မှုနှင့်ရေရှည်ယုံကြည်မှုကိုထိန်းသိမ်းရန်ထုတ်ကုန်ကိုခြောက်သွေ့အောင်ထားပါ။

အရည်အသွေးထိန်းချုပ်ရေးနှင့် စမ်းသပ်ခြင်း။

Qianmu Communications သည် ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တစ်ခုလုံးတွင် တင်းကျပ်သော အရည်အသွေးစီမံခန့်ခွဲမှုကို အကျုံးဝင်ပြီး ကုန်ကြမ်းစစ်ဆေးခြင်း၊ ထုတ်လုပ်မှုစောင့်ကြည့်ခြင်းနှင့် ထုတ်ကုန်အချောထည်စမ်းသပ်ခြင်းတို့ကို အကျုံးဝင်သည်။

ဝင်လာသော ပစ္စည်းစစ်ဆေးခြင်း။

FPC အလွှာများ၊ ကြေးနီသတ္တုပြားများ၊ ကော်နှင့် ချိတ်ဆက်ပစ္စည်းများ အပါအဝင် ဝင်လာသောပစ္စည်းများအားလုံးသည် ယုံကြည်စိတ်ချရပြီး လိုက်လျောညီထွေရှိစေရန် တင်းကျပ်သော အရည်အသွေးစစ်ဆေးမှုကို ခံယူရမည်ဖြစ်သည်။

AOI Optical စစ်ဆေးခြင်း။

အလိုအလျောက်အလင်းစစ်ဆေးခြင်း (AOI) ကို အင်တင်နာပတ်လမ်းလမ်းကြောင်းတိကျမှု၊ ဂဟေတွဲအရည်အသွေးနှင့် ထုတ်လုပ်မှုဆိုင်ရာချို့ယွင်းချက်များကို တားဆီးရန်အတွက် အင်တင်နာကိုစစ်ဆေးရန်အတွက်အသုံးပြုသည်။

RF စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

ဗို့အားရပ်နေသောလှိုင်းအချိုး (VSWR)၊ အမြတ်နှင့် ဓာတ်ရောင်ခြည်ပုံစံအပါအဝင် အဓိက RF ကန့်သတ်ဘောင်များကို အင်တင်နာ၏စွမ်းဆောင်ရည်နှင့်ကိုက်ညီကြောင်းသေချာစေရန် ပရော်ဖက်ရှင်နယ်အမှောင်ခန်းပတ်ဝန်းကျင်တွင် စမ်းသပ်ထားသည်။

Environmental Reliability စမ်းသပ်ခြင်း။

အင်တာနာများသည် မြင့်မားသော အပူချိန် စက်ဘီးစီးခြင်း စမ်းသပ်မှုများ၊ စိုထိုင်းဆစမ်းသပ်မှုများ၊ ကွေးညွှတ်မှုစမ်းသပ်မှုများနှင့် အခြားသော ပတ်ဝန်းကျင်ဆိုင်ရာ အကဲဖြတ်ချက်များ အပါအဝင် အမျိုးမျိုးသော ယုံကြည်စိတ်ချရမှုဆိုင်ရာ စမ်းသပ်မှုများကို လုပ်ဆောင်သည်။

Batch Consistency Management

တင်းကျပ်သော ထုတ်လုပ်မှုထိန်းချုပ်မှုသည် ထုတ်ကုန်တိုင်းတွင် တစ်သမတ်တည်း စွမ်းဆောင်ရည်နှင့် တည်ငြိမ်သော အရည်အသွေးကို သေချာစေသည်။

ပရော်ဖက်ရှင်နယ် အင်တင်နာ ထုတ်လုပ်မှု အတွေ့အကြုံ

Qianmu Communications သည် R&D၊ ထုတ်လုပ်မှုနှင့် ကြိုးမဲ့ဆက်သွယ်ရေး terminal antennas များရောင်းချခြင်းတို့ကို အာရုံစိုက်ပြီး terminal antenna လုပ်ငန်းအတွက် ဆယ်စုနှစ် နှစ်ခုကျော်ကြာ အပ်နှံခဲ့သည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များကို စမတ်ဖုန်းများ၊ တက်ဘလက်များ၊ မိုဘိုင်းငွေပေးချေမှုစနစ်များ၊ ဒရုန်းများ၊ ကြိုးမဲ့အားသွင်းကိရိယာများ၊ မော်တော်ကားများ၊ အခြေစိုက်စခန်းများနှင့် ဝတ်ဆင်နိုင်သောစက်ပစ္စည်းများအပါအဝင် မိုဘိုင်းဆက်သွယ်ရေးကိရိယာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်။

FPC အင်တင်နာကို ဘယ်လိုရွေးချယ်မလဲ။

1. လည်ပတ်မှုအကြိမ်ရေကို အတည်ပြုပါ။

4G/LTE၊ 5G၊ Wi-Fi၊ Bluetooth၊ GNSS၊ LoRa သို့မဟုတ် NFC ကဲ့သို့သော သင့်စက်ပစ္စည်းတွင် လိုအပ်သော ကြိုးမဲ့နည်းပညာများကို ခွဲခြားသတ်မှတ်ပါ။ လိုအပ်သော ကြိမ်နှုန်းလှိုင်းအားလုံးကို ပံ့ပိုးပေးသည့် အင်တင်နာကို ရွေးပါ။

2. ရရှိနိုင်သော တပ်ဆင်မှုနေရာကို အကဲဖြတ်ပါ။

အလျား၊ အနံနှင့် တပ်ဆင်မှုအနေအထားတို့အပါအဝင် စက်အတွင်းရှိ ရနိုင်သောနေရာကို တိုင်းတာပါ။ ၎င်းတို့၏ ပြောင်းလွယ်ပြင်လွယ်ဖွဲ့စည်းပုံနှင့် စိတ်ကြိုက်ပြင်ဆင်နိုင်သောအတိုင်းအတာများကြောင့် FPC အင်တာနာများသည် ကျစ်လစ်သော သို့မဟုတ် ပုံသဏ္ဍာန်မမှန်သော အကာအရံများအတွက် ကောင်းစွာသင့်လျော်ပါသည်။

3. RF ချိတ်ဆက်ကိရိယာ အမျိုးအစားကို စစ်ဆေးပါ။

IPEX၊ U.FL သို့မဟုတ် MHF4 ကဲ့သို့သော PCB တွင်အသုံးပြုသည့် RF ချိတ်ဆက်မှုကို စစ်ဆေးပါ။ ယုံကြည်စိတ်ချရသော RF စွမ်းဆောင်ရည်ကိုသေချာစေရန် အင်တင်နာချိတ်ဆက်ကိရိယာသည် module interface နှင့်ကိုက်ညီရပါမည်။

4. အဓိက RF ဘောင်များကို ပြန်လည်သုံးသပ်ပါ။

· အမြတ်- လျှောက်လွှာနှင့် တပ်ဆင်မှုပတ်ဝန်းကျင်အပေါ်အခြေခံ၍ သင့်လျော်သောအမြတ်ကို ရွေးချယ်ပါ။

· VSWR- 2.0 အောက်တန်ဖိုးကို ကောင်းသော impedance ကိုက်ညီမှုအတွက် ယေဘုယျအားဖြင့် အကြံပြုထားသည်။

· စွမ်းဆောင်ရည်- ပိုမိုမြင့်မားသော စွမ်းဆောင်ရည်သည် ဂီယာစွမ်းဆောင်ရည်နှင့် လက်ခံသူ၏ အာရုံခံနိုင်စွမ်းကို တိုးတက်စေသည်။

· Impedance- ပုံမှန် RF impedance သည် 50Ω ဖြစ်ပြီး RF module နှင့် ကိုက်ညီသင့်ပါသည်။

5. စိတ်ကြိုက်ရွေးချယ်စရာများကို ထည့်သွင်းစဉ်းစားပါ။

ပုံမှန်ထုတ်ကုန်များသည် သင့်ဒီဇိုင်းလိုအပ်ချက်များနှင့် မကိုက်ညီပါက၊ အင်တင်နာအတိုင်းအတာ၊ ကေဘယ်အရှည်၊ ချိတ်ဆက်ကိရိယာအမျိုးအစားနှင့် RF ချိန်ညှိခြင်းအပါအဝင် စိတ်ကြိုက်ပြုပြင်ခြင်းဝန်ဆောင်မှုများပေးသည့် FPC အင်တင်နာထုတ်လုပ်သူကို ရွေးချယ်ပါ။

6. ပေးသွင်းသူ၏ စွမ်းဆောင်ရည်ကို အကဲဖြတ်ပါ။

အရည်အသွေးပြည့်မီသော စီမံခန့်ခွဲမှုစနစ်၊ RF အင်ဂျင်နီယာကျွမ်းကျင်မှုနှင့် ထုတ်ကုန်အရည်အသွေးနှင့် ရေရှည်ထောက်ပံ့မှုကို သေချာစေရန်အတွက် FPC အင်တင်နာရောင်းချသူအား ရွေးချယ်ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

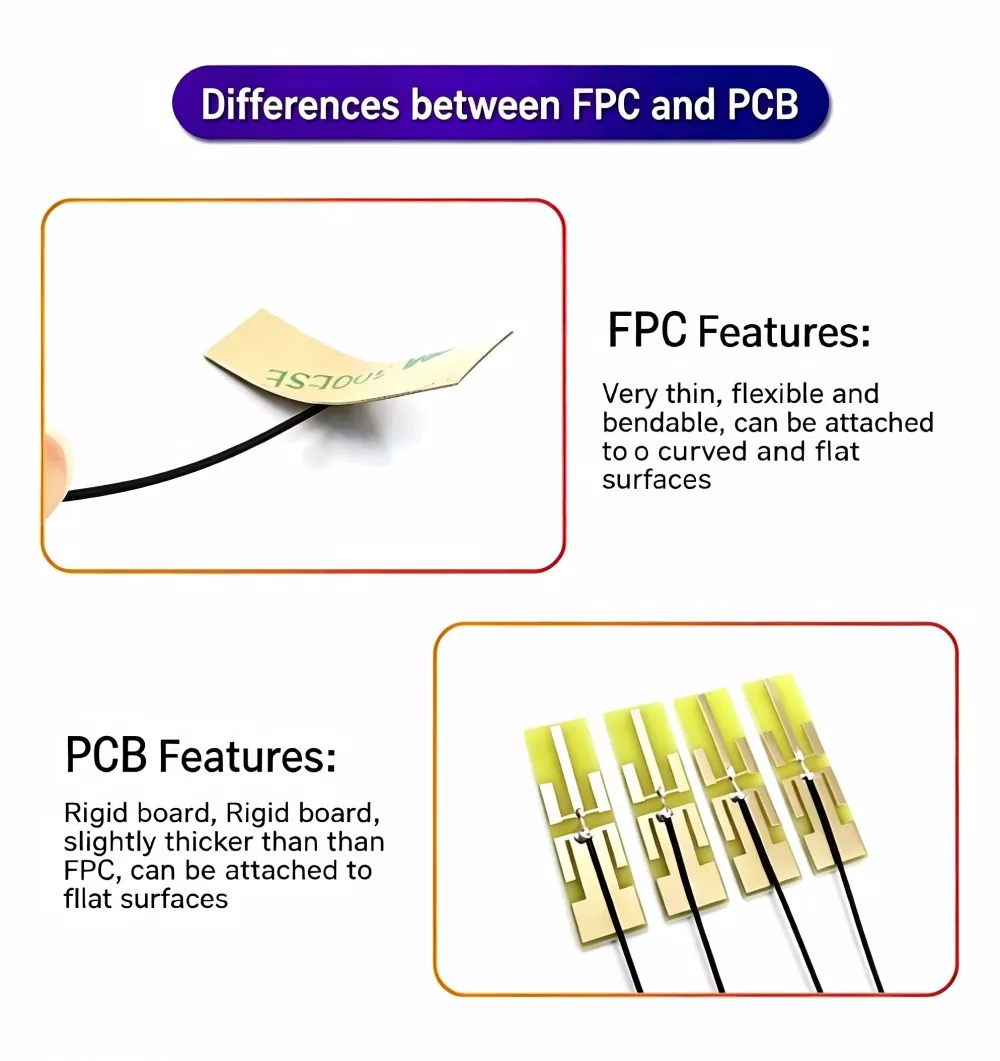

Q1- FPC အင်တာနာနှင့် PCB အင်တာနာကြားတွင် သင်မည်သို့ရွေးချယ်သနည်း။

A- FPC သည် ပြောင်းလွယ်ပြင်လွယ်ရှိပြီး ကွေးညွှတ်နိုင်သော၊ ကွေးညွှတ်ကျဉ်းမြောင်းသော နေရာများတွင် လိုက်ဖက်ရန် အကောင်းဆုံး—ပေါ့ပါးပြီး ပါးလွှာသော စက်များအတွက် ဦးစားပေးသည်။ PCB တောင့်တင်းသော၊ ပြားချပ်ချပ်မျက်နှာပြင်များအတွက်သာသင့်လျော်သည်။ သင့်ဘတ်ဂျက်မှာ အကန့်အသတ်ရှိပြီး သင့်တွင် နေရာအလုံအလောက်ရှိလျှင် ဤရွေးချယ်မှုကို ရွေးချယ်ပါ။

Q2- FPC အင်တင်နာသည် မည်သည့်လှိုင်းနှုန်းကို ပံ့ပိုးပေးသနည်း။

A- Qianmu Communication ၏ FPC အင်တာနာများသည် 13.56 MHz NFC မှ 6 GHz 5G လှိုင်းနှုန်းများကို ဖုံးအုပ်ထားပြီး 4G/5G၊ Wi-Fi၊ Bluetooth၊ GNSS၊ LoRa နှင့် ZigBee အပါအဝင် ကြိုးမဲ့နည်းပညာများကို ပံ့ပိုးပေးပါသည်။

Q3: FPC အင်တာနာ၏ လည်ပတ်မှုအပူချိန်က ဘာလဲ ။

A: -45 ℃မှ +85 ℃၊ စက်မှုအသုံးပြုမှုစံနှုန်းများနှင့်ကိုက်ညီသည်။

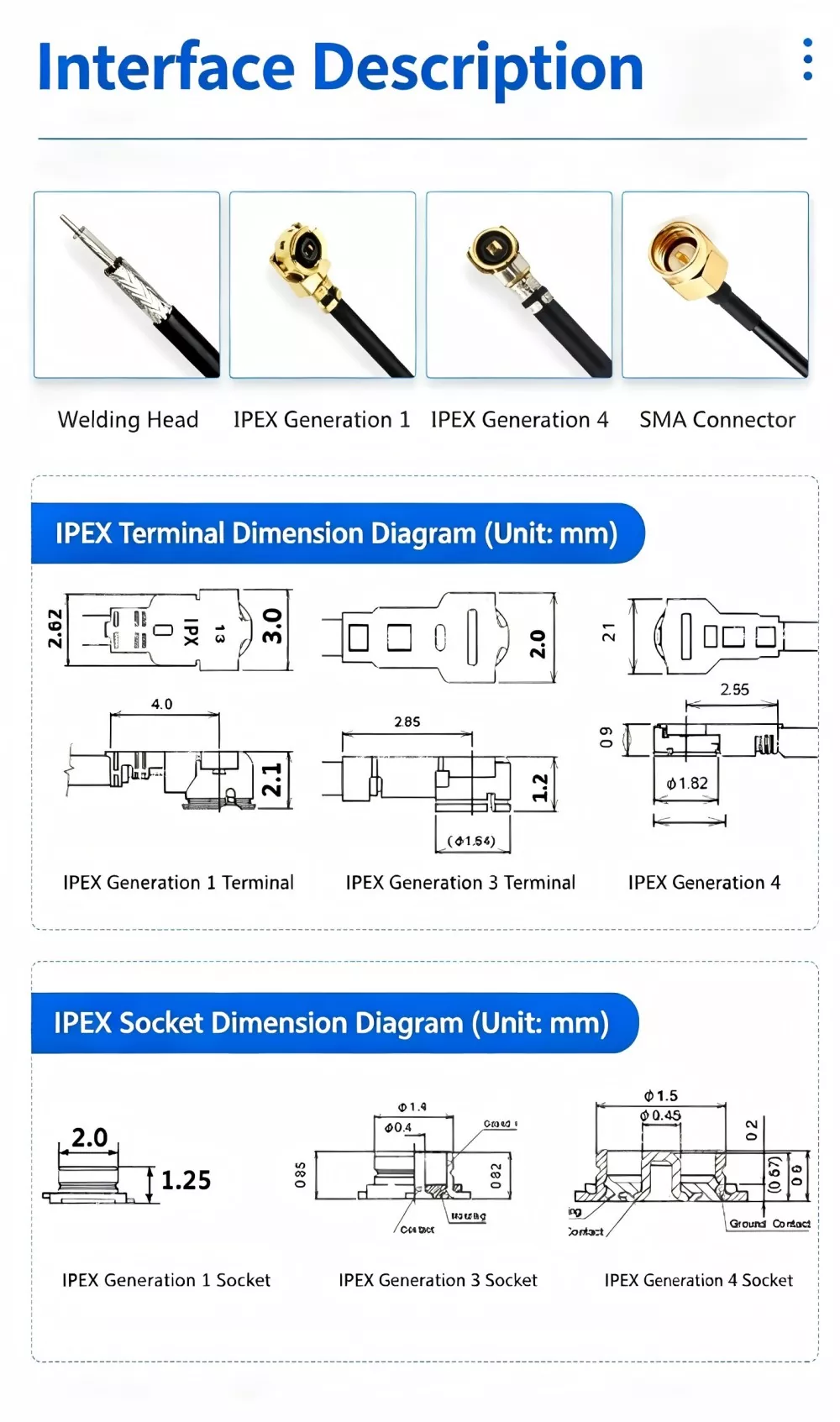

Q4- IPEX၊ U.FL နှင့် MHF4 ချိတ်ဆက်ကိရိယာများအကြား ကွာခြားချက်များကား အဘယ်နည်း။

A- အားလုံးသည် U.FL > MHF4 အတိုင်းအတာဖြင့် အသေးစား RF ချိတ်ဆက်မှုများဖြစ်သည်။ MHF4 သည် ပို၍သေးငယ်ပြီး 5G အပလီကေးရှင်းများတွင် အသုံးများသည်။ သင့် Motherboard ၏ အင်တာဖေ့စ် သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ ချိတ်ဆက်ကိရိယာကို ရိုးရှင်းစွာ ရွေးချယ်ပါ။

Q5- ၎င်းသည် အသေးစားအသုတ်စိတ်ကြိုက်ပြုလုပ်ခြင်းကို ပံ့ပိုးပေးပါသလား။

A- ကျွန်ုပ်တို့သည် ပံ့ပိုးကူညီမှုပေးထားပြီး စီမံချက်ပုံစံဒီဇိုင်းနှင့် ပုံတူရိုက်ခြင်းမှ အသေးစားနှင့် အကြီးစားထုတ်လုပ်မှုအထိ မှာယူမှုလုပ်ငန်းစဉ်တစ်ခုလုံးကို ကိုင်တွယ်ဖြေရှင်းနိုင်ပါသည်။
