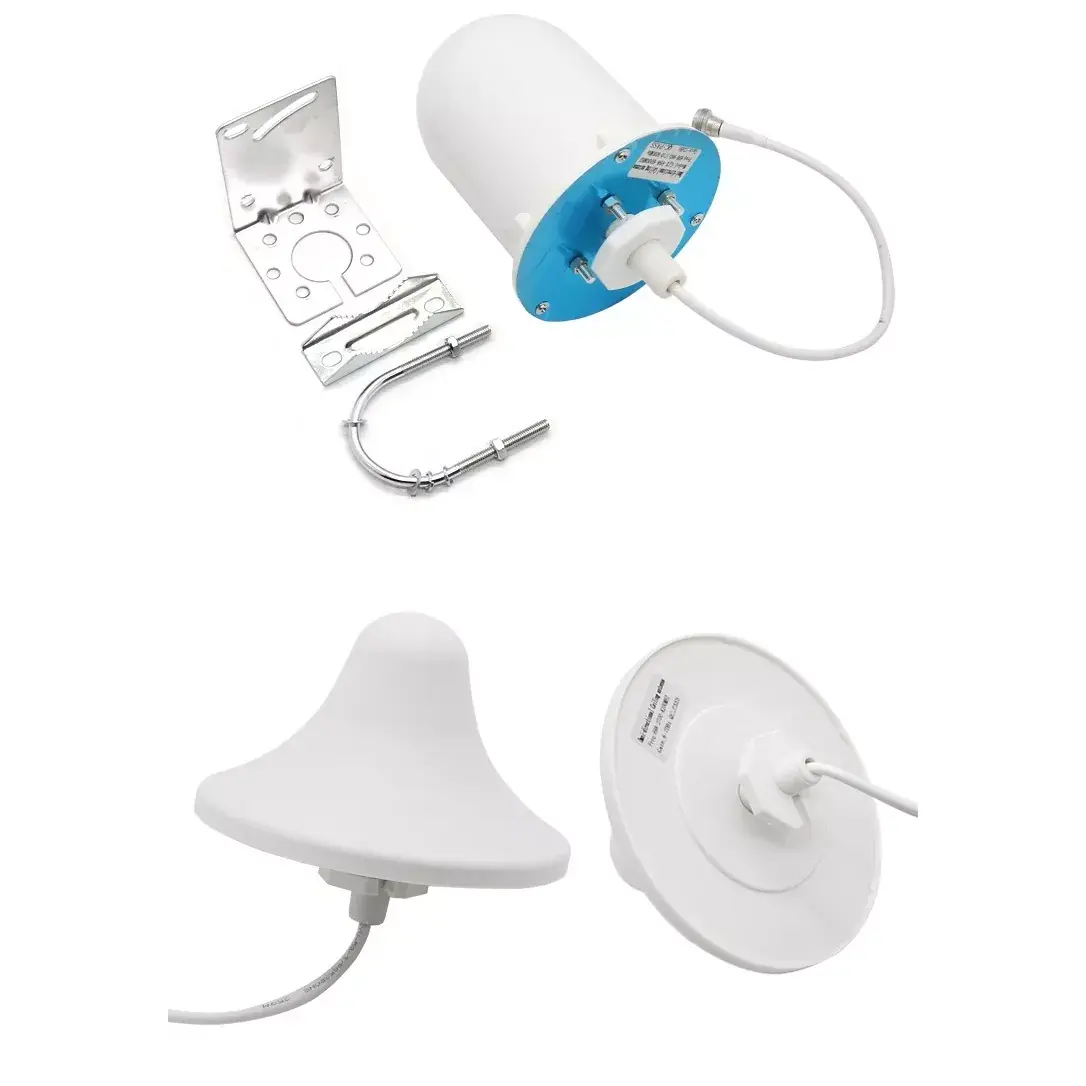

Ceiling Mount Antenna

Ceiling Mount Antenna များသည် အိမ်တွင်းမျက်နှာကျက်တွင်တပ်ဆင်ထားသော omnidirectional radio frequency အင်တင်နာများဖြစ်သည်။ Qianmu Communication ၏ ကိုယ်တိုင်တီထွင်ဖန်တီးထားသော မျက်နှာကျက်တပ်ဆင်ထားသော အင်တင်နာတွင် အတွင်းပိုင်းရှိ တိကျသောကြေးနီအလှည့်အပြောင်းများနှင့် အလွန်အထီးကျန်နေသော ရောင်ပြန်အနောက်ပလပ်များ ပါရှိသည့် ပေါင်းစပ်ထားသော စက်ဝိုင်းပုံစံ မျက်နှာကျက်ဒီဇိုင်းကို ပါရှိသည်။ ထုတ်ကုန်ကို တပ်ဆင်မှုဗေဒနှင့် လွှမ်းခြုံနိုင်မှု နှစ်ခုစလုံးကို ထည့်သွင်းစဉ်းစားကာ 360° တူညီသည့်အချက်ပြရောင်ခြည်ဖြာထွက်မှုကို မျက်နှာကျက်တွင် တိုက်ရိုက်ထည့်သွင်းနိုင်ပြီး indoor WiFi၊ Bluetooth၊ 4G အချက်ပြချဲ့ထွင်ခြင်းနှင့် တစ်အိမ်လုံး ကွန်ရက်ချိတ်ဆက်မှုစနစ်များနှင့် ကျယ်ပြန့်စွာ တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ကြေးနီအရောအနှော + မီးမလောင်နိုင်သော ABS အိမ်ရာလုပ်ငန်းစဉ်ပါရှိသော Qianmu ဆက်သွယ်ရေးမျက်နှာကျက်တွင်တပ်ဆင်ထားသော အင်တင်နာသည် ဟိုတယ်များ၊ ရုံးခန်းအဆောက်အအုံများ၊ စျေးဝယ်စင်တာများ၊ စက်ရုံများ၊ စက်ရုံများစသည်ဖြင့် အမျိုးမျိုးသော စီးပွားရေးလုပ်ငန်းသုံး အိမ်တွင်းကွန်ရက်ပရောဂျက်များနှင့် စုံလင်စွာ တွဲဖက်အသုံးပြုနိုင်ပါသည်။

အလုပ်သဘော

ထောင်ကွက်ရှိသော ဆက်သွယ်ရေးမျက်နှာကျက်တွင် တပ်ဆင်ထားသော အင်တင်နာသည် coaxial feed oscillator radiation နှင့် bottom reflection ပေါင်းစပ်မှု၏ dual mechanism မှတဆင့် တည်ငြိမ်သော signal transmission နှင့် reception ကို ရရှိသည်။ အတွင်းပိုင်းဖွဲ့စည်းပုံအား အလွှာလေးခုဖြင့် ပိုင်းခြားထားသည်- feed connector, radiation oscillator, isolation reflector, and protective Housing။ စွမ်းဆောင်ရည် ကန့်သတ်ချက်တိုင်းကို anechoic chamber တွင် တိုင်းတာသည်၊ မှားယွင်းသော ကန့်သတ်ဘောင်များကို အမှတ်အသားမပြုပါ။

1. Wideband oscillator ပဲ့တင်ရိုက်ခတ်မှုနိယာမ- နှစ်ပတ်လည် omnidirectional ကြေးနီ oscillators များကိုအသုံးပြု၍ 2400-2500 MHZ နှင့် 5150-5850 MHZ ၏ dual WiFi စံနှုန်းလှိုင်းနှုန်းများကို ဖုံးအုပ်ကာ၊ တိုင်းတာထားသော လှိုင်းနှုန်းစဉ်ရပ်နေလှိုင်းသည် အလုံးစုံ ≤1.4 ဖြစ်ပြီး၊ requency band သည် လုံးဝမရှိနိုင်ပါ။ အချို့နေရာများတွင် 5G လှိုင်းနှုန်းကို ရှာမတွေ့ပါ။

2. အောက်ခြေအလင်းပြန်လှိုင်းအာရုံစူးစိုက်မှု- မျက်နှာကျက်သတ္တုကလီနှင့် မျက်နှာကျက်အလူမီနီယမ်ဘောင်အပေါ်သို့ ဖြစ်ပေါ်လာသော အချက်ပြဆုံးရှုံးမှုကို တန်ပြန်ရန်အတွက် အင်တင်နာ၏အောက်ခြေတွင် သတ္တုရောင်ပြန်ဟပ်သည့်နောက်ဖုံးပြားကို ပေါင်းထည့်ထားသည်။ တိုင်းတာထားသော ဒေါင်လိုက်အောက်ဘက်အချက်ပြမှု လျော့ချမှုကို 70%, ကြိုးမဲ့စွမ်းအင်များ၏ 90% သည် indoor space သို့ ဖြာထွက်ပြီး တူညီသောပါဝါဖြင့် လွှမ်းခြုံနိုင်သောအကွာအဝေးကို 30% တိုးစေသည်။

3. 360° တူညီသော ဓါတ်ရောင်ခြည်ယန္တရား- စက်ဝိုင်းအလှည့်အပြောင်းများ၏ အချိုးညီသော အသွင်အပြင်၊ အလျားလိုက် ဓာတ်ရောင်ခြည် အတက်အကျ ≤1.2dB၊ တစ်ဖက်တွင် အားကောင်းသော အချက်ပြမှု လွှမ်းခြုံမှု မညီမျှခြင်း ပြဿနာနှင့် အခြားတစ်ဖက်ရှိ ကွန်ရက်မရှိ၊ 10 မီတာ အချင်းဝက် 5dBm ထက် မပိုသော အချက်ပြစွမ်းအား ကွာခြားချက်ကို တိုင်းတာသည်။

4. Isolation Anti-interference တည်ဆောက်ပုံ ဒီဇိုင်း- မျက်နှာကျက်အထက် ကွန်ပျူတာခန်းရှိ ခလုတ်များနှင့် ဝါယာကြိုးများမှ ထုတ်ပေးသော လျှပ်စစ်သံလိုက်သံလိုက်ဆူညံသံများကို ခွဲထုတ်ရန်အတွက် နေအိမ်အတွင်းတွင် စုပ်ယူနိုင်သော ချည်အလွှာကို ထပ်လောင်းထည့်ထားသည်။ သိပ်သည်းသော AP ကွန်ရက်ချိတ်ဆက်မှုအခြေအနေများတွင်၊ ပူးတွဲကြိမ်နှုန်းဝင်ရောက်နှောင့်ယှက်မှုကို 40% လျှော့ချပြီး တစ်ပြိုင်နက်ချိတ်ဆက်အသုံးပြုသူအများအပြား၏ကွန်ရက်အမြန်နှုန်းသည် သိသိသာသာကျဆင်းသွားခြင်းမရှိပေ။

5. ကျယ်ပြန့်သော အပူချိန် တည်ငြိမ်မှုရှိသော ပစ္စည်းဖွဲ့စည်းပုံ- မီးမလောင်နိုင်သော ABS အိမ်ရာ + ကြေးနီအော်စကေးရှင်း၊ အပူချိန် -30°C မှ +65°C အထိ 72 နာရီကြာ စမ်းသပ်ပြီး အပူချိန် -30°C မှ +65°C၊ Oscillator ဓာတ်တိုးခြင်းမရှိ၊ ကြိမ်နှုန်းသွေဖည်မှု အမှားအယွင်း ≤±3MHz၊ စွမ်းဆောင်ရည် ကျဆင်းခြင်းမရှိပါ။ ရေရှည်မြင့်မားသော အပူချိန်ဝန်းကျင်

အထောက်အကူပြုပစ္စည်းများနှင့် လိုက်ဖက်သည်။

ဤမျက်နှာကျက်တွင် တပ်ဆင်ထားသော အင်တင်နာသည် စျေးကွက်ရှိ မိုးလုံလေလုံကြိုးမဲ့ဆက်သွယ်ရေးကိရိယာ အများစုနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အင်ဂျင်နီယာဆိုင်ရာ ပြုပြင်မွမ်းမံမှုများသည် အပိုဒက်တာဆက်စပ်ပစ္စည်းများ မလိုအပ်ဘဲ အသုံးပြုရန်အတွက် တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်-

1. လုပ်ငန်းသုံးကြိုးမဲ့ကိရိယာများ- လုပ်ငန်းသုံးကြိုးမဲ့ AP၊ ပါဝါမြင့်မားသော WiFi router၊ ဟိုတယ် AC ကြိုးမဲ့ထိန်းချုပ်ကိရိယာ၊ မျက်နှာကျက်တွင်တပ်ဆင်ထားသော ကြိုးမဲ့ရောက်တာ

2. အချက်ပြ မြှင့်တင်ပေးသည့် ကိရိယာ- 2.4G/5G အချက်ပြ အသံချဲ့စက်၊ 4G/5G အတွင်းပိုင်း မိုက်ခရို အခြေစိုက်စခန်း၊ မိုဘိုင်းလ်ဖုန်း အချက်ပြ ထပ်ပေးစနစ်၊ Bluetooth အသံချဲ့စက် တံခါးပေါက်

3. Iot ကွန်ရက်ချိတ်ဆက်ကိရိယာ- Bluetooth တံခါးပေါက်၊ LoRa မိုးလုံလေလုံ စုဆောင်းမှု အခြေစိုက်စခန်း၊ စက်မှု 2.4G အာရုံခံ တံခါးပေါက်၊ ကျောင်းဝင်းအတွင်း အိုင်အိုတီ ဗဟိုထိန်းချုပ်မှု လက်ခံ

4. အားနည်းသော လက်ရှိ အင်ဂျင်နီယာ ဆက်စပ်ပစ္စည်းများ- ရေဒီယို ကြိမ်နှုန်း ပါဝါပိုင်းခြားမှု ၊ တွဲဆက် ၊ အဆောက်အဦ အတွင်း အားဖြည့်ကိရိယာ ၊ အားနည်းသော လက်ရှိ ဘောက်စ် ကွန်ရက် ချဲ့ထွင်မှု မော်ဂျူး

တပ်ဆင်ခြင်းနှင့် အသုံးပြုမှုလမ်းညွှန်အပြည့်အစုံ

(၁) ကြိုတင်ထည့်သွင်းခြင်း အစီအစဉ်အတွက် အဓိကအချက်များ

1. တည်နေရာစီစဉ်ခြင်း- အဖွင့်အခန်းများတွင် မျက်နှာကျက်တပ်ဆင်ထားသော အင်တင်နာတစ်ခုစီတွင် ထိရောက်သောလွှမ်းခြုံမှုအချင်းဝက်သည် 8-12 မီတာရှိသည်။ အခန်းကန့်များစွာရှိသော ဟိုတယ်အခန်းများတွင် 6-8 မီတာတိုင်း အင်တင်နာတစ်ခု ထားရှိပါ။

2. မျက်နှာကျက်ကို ရှောင်ရှားခြင်း- လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချရန် မျက်နှာကျက်အတွင်း သတ္တုပိုက်များ၊ ခိုင်ခံ့သော လျှပ်စစ်ကြိုးများနှင့် ခလုတ်ဂီယာများကို ရှောင်ရှားရန် တပ်ဆင်ပါ။

3. ဝါယာကြိုးလိုအပ်ချက်များ- အလွန်အကျွံအချက်ပြဆုံးရှုံးမှုကိုရှောင်ရှားရန် feeder အရှည်တစ်ခုစီကို 15 မီတာအတွင်းထိန်းချုပ်ခြင်းဖြင့် 50Ω စံ RF feeders ကိုအသုံးပြုပါ။

(၂) မျက်နှာကျက်တပ်ဆင်ခြင်းအတွက် အဆင့်ဆင့်လုပ်ဆောင်ခြင်း။

1. တူးဖော်ခြင်း- ရေဒီယိုကြိမ်နှုန်းဖြည့်စက်မှတဆင့် gypsum board/ aluminium မျက်နှာကျက်တွင် 30mm အချင်းရှိသော စက်ဝိုင်းအပေါက်တစ်ခု ပြုလုပ်ပါ။

2. ဝါယာကြိုး- feeder ၏အဆုံးတစ်ဖက်ကို မျက်နှာကျက်တပ်ဆင်ထားသော အင်တင်နာ၏နောက်ဘက်ရှိ SMA အင်တာနာသို့ ချိတ်ဆက်ပြီး လျော့ရဲခြင်းမှ ကာကွယ်ရန် ၎င်းအား တင်းကျပ်ပါ။

3. ပြုပြင်ခြင်း- မျက်နှာကျက်အောက်မှ အင်တင်နာ၏ ပင်မကိုယ်ထည်ကို မျက်နှာကျက်ဘောင်၏အပေါ်ဘက်တွင် နောက်ကျောလျှပ်တစ်ပြက်ဖြင့် အပေါက်ထဲသို့ တွန်းချကာ အလိုအလျောက်သော့ခတ်ပြီး ပြုပြင်ပေးသည်။

4. နောက်ဘက်တွင် အထိုင်ချခြင်း- feeder ၏ အခြားတစ်ဖက်ကို ကြိုးမဲ့ AP၊ အချက်ပြအသံချဲ့စက် RF အပေါက်နှင့် စက်ပစ္စည်းပေါ်ရှိ ပါဝါချိတ်ဆက်ပါ။

5. အမှန်တကယ်တိုင်းတာခြင်းနှင့် လက်ခံခြင်း- လွှမ်းခြုံဧရိယာ၏ အချက်ပြစွမ်းအားကို စမ်းသပ်ရန် အချက်ပြစမ်းသပ်ကိရိယာကို အသုံးပြုပါ။ -40 မှ -70 DBM အကွာအဝေးကို အရည်အချင်းပြည့်မီသော လွှမ်းခြုံမှုအဖြစ် သတ်မှတ်သည်။

(၃) ပြုပြင်ထိန်းသိမ်းမှုမှတ်စုများ

1. အင်တာနာ ကလစ်များနှင့် ဓာတ်ပြုထားသော အစာအဆစ်များကို ခြောက်လတစ်ကြိမ် စစ်ဆေးပါ။

2. စိုစွတ်သောမြေအောက်ခန်းများနှင့် မီးဖိုချောင်ဆက်တင်များတွင် ဖုန်မှုန့်များစုပုံနေခြင်းကို ရှောင်ရှားရန် ဖုန်မှုန့်များစုပုံနေခြင်းကို ရှောင်ရှားရန်အတွက် ဘူးခွံကို ဖယ်ရှားပြီး သန့်ရှင်းရေးလုပ်ပါ။

3. ကြိုးမဲ့လွှမ်းခြုံမှုအကွာအဝေးကို သိသာထင်ရှားစွာ လျှော့ချပေးမည့် အင်တင်နာအပေါ်တွင် သတ္တုစာရွက်များ သို့မဟုတ် ဝါယာကြိုးများကို စည်းမထားပါနှင့်။

မေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤမျက်နှာကျက်တွင်တပ်ဆင်ထားသော အင်တင်နာသည် မည်သည့်ကိရိယာများနှင့် တွဲဖက်အသုံးပြုနိုင်သနည်း။

A1- Qianmu ဆက်သွယ်ရေးမျက်နှာကျက်တွင်တပ်ဆင်ထားသောအင်တင်နာသည် dual-band wireless aps၊ ပါဝါမြင့်မားသော WiFi အချက်ပြအသံချဲ့စက်များ၊ 4G indoor micro base stations စသည်တို့ကဲ့သို့ 50Ω RF interface စက်ပစ္စည်းအများစုနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ၎င်းကို ဟိုတယ်များနှင့် ရုံးအဆောက်အအုံများတွင် စီးပွားဖြစ်ကြိုးမဲ့လွှမ်းခြုံမှုပရောဂျက်များအတွက် တိုက်ရိုက်ကိုက်ညီနိုင်ပါသည်။

Q2- Ceiling Mount Antenna တပ်ဆင်ရန်အတွက် ပရော်ဖက်ရှင်နယ် ကိရိယာများ လိုအပ်ပါသလား။ လူတစ်​​ယောက်​တည်း အလုပ်​လုပ်​နိုင်​သလား။

A2- ရှုပ်ထွေးသောကိရိယာများမလိုအပ်ပါ။ အပေါက်များပြုလုပ်ရန်အတွက် အသေးစားလျှပ်စစ်ဓာတ်အားစုရုံသာလိုအပ်ပြီး လျှပ်တစ်ပြက်-အံဝင်ခွင်ကျဖွဲ့စည်းပုံကို ပြုပြင်ထားသည်။ လူတစ်ဦးသည် မျက်နှာကျက်တွင်တပ်ဆင်ထားသော အင်တာနာတစ်ခုအား ၅ မိနစ်အတွင်း အပြီးသတ်နိုင်သည်။ ထုတ်ကုန်တွင် တပ်ဆင်မှုလက်စွဲစာအုပ်ပါရှိပြီး ယခင်က အတွေ့အကြုံမရှိသော ဆောက်လုပ်ရေးလုပ်သားများပင် လုပ်ငန်းဆောင်ရွက်မှုအဆင့်များကို နားလည်နိုင်သည်။

Q3- အင်တင်နာအင်တာဖေ့စ်၊ အခွံလိုဂိုနှင့် ထုပ်ပိုးမှုကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A3: အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ အရင်းအမြစ်စက်ရုံအနေဖြင့်၊ ကျွန်ုပ်တို့သည် လိုအပ်သလို SMA/N/BNC ၏ RF interface အမျိုးအစားအားလုံးကို အစားထိုးနိုင်ပြီး၊ ဘူးခွံပေါ်ရှိ သုံးစွဲသူအမှတ်တံဆိပ်လိုဂို၏ ပိုးသားမျက်နှာပြင်ပုံနှိပ်ခြင်းကို ပံ့ပိုးပေးခြင်း၊ စိတ်ကြိုက်ကြားနေထုတ်ပိုးခြင်းထုပ်ပိုးခြင်း၊ အရောင်တင်ထုပ်ပိုးခြင်းနှင့် OEM / ODM စိတ်ကြိုက်အော်ဒါများအတွက် အနည်းဆုံးမှာယူမှုပမာဏကို ညှိနှိုင်းနိုင်ပါသည်။

Q4- မျက်နှာကျက်တပ်ဆင်ထားသော အင်တာနာ၏ အမှန်တကယ်လွှမ်းခြုံနိုင်သော အကွာအဝေးကို ကျွန်ုပ်တို့ မည်သို့အတည်ပြုနိုင်မည်နည်း။ တိုင်းတာသည့်ဒေတာကို ကျွန်ုပ်တို့ပေးနိုင်ပါသလား။

A4: ဟုတ်တယ်။ မျက်နှာကျက်အင်တင်နာအသုတ်တစ်ခုစီတွင် ရေဒီယိုကြိမ်နှုန်း anechoic အခန်းစမ်းသပ်မှုအစီရင်ခံစာနှင့်အတူ ပြည်တွင်းဟိုတယ်များနှင့် ရုံးအဆောက်အအုံအမျိုးမျိုးအတွက် ဆိုက်တွင်းစမ်းသပ်မှုဗီဒီယိုနှင့် အချက်ပြစွမ်းအားဒေတာတို့နှင့်အတူ ပါရှိသည်။ ကန့်သတ်ချက်များအားလုံးသည် အစစ်အမှန်ဖြစ်ပြီး အတည်ပြုနိုင်သောကြောင့် ဝယ်ယူသူများသည် ကိုယ်တိုင်စမ်းသပ်ခြင်းနှင့် နှိုင်းယှဉ်ခြင်းအတွက် နမူနာများကို ပြန်လည်ပေးပို့နိုင်ပါသည်။
