2G/3G/4G LTE Antenna

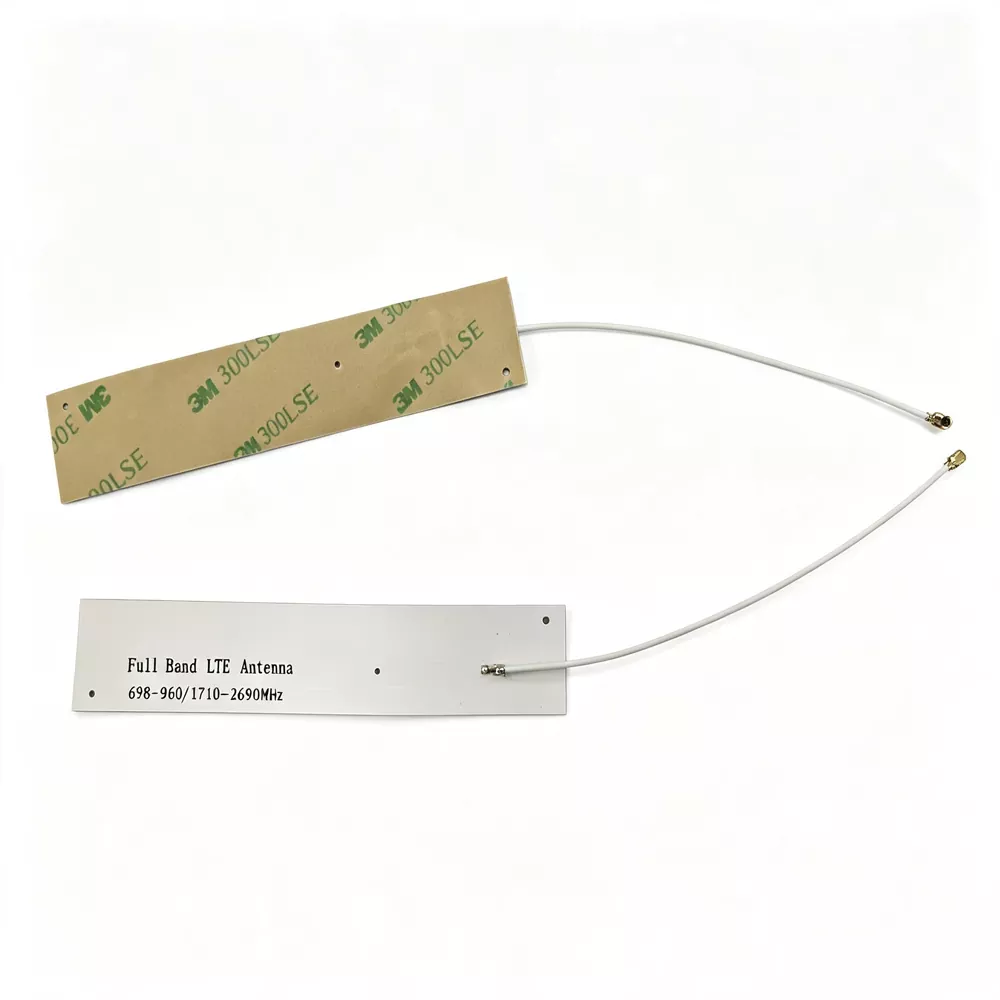

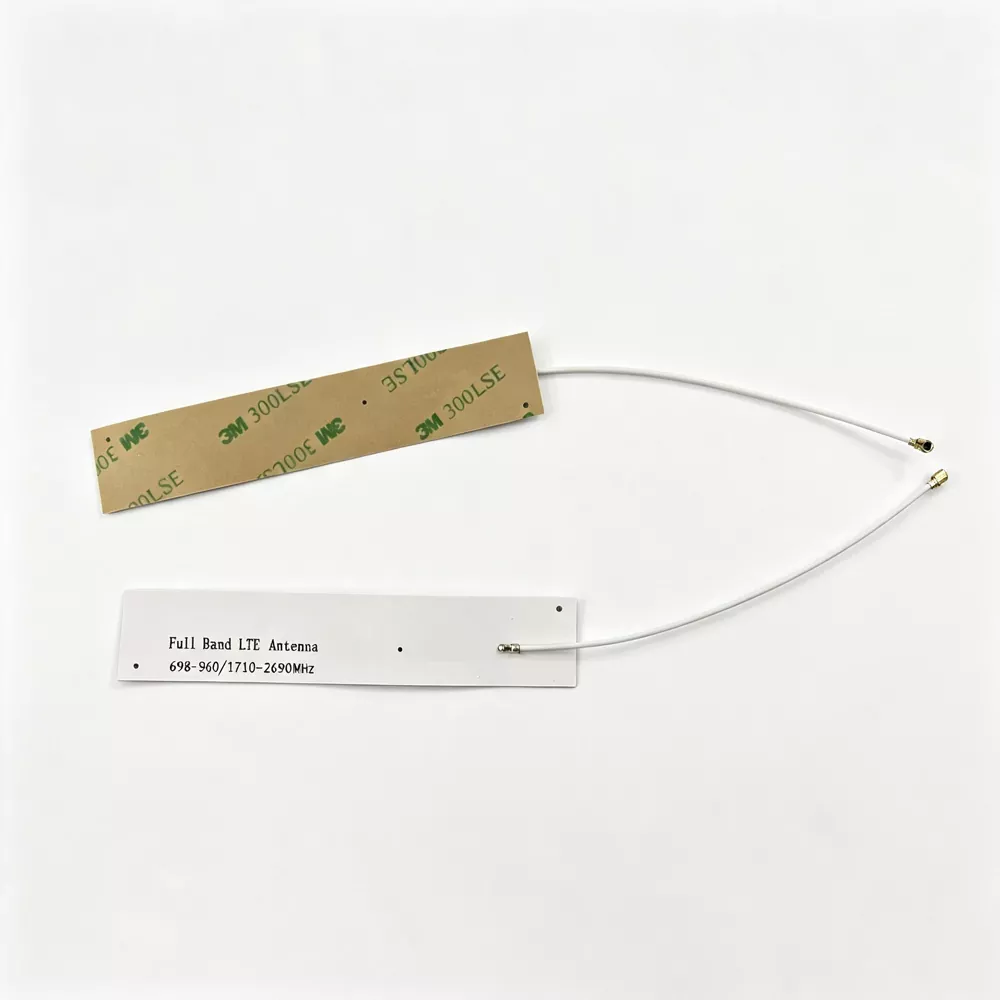

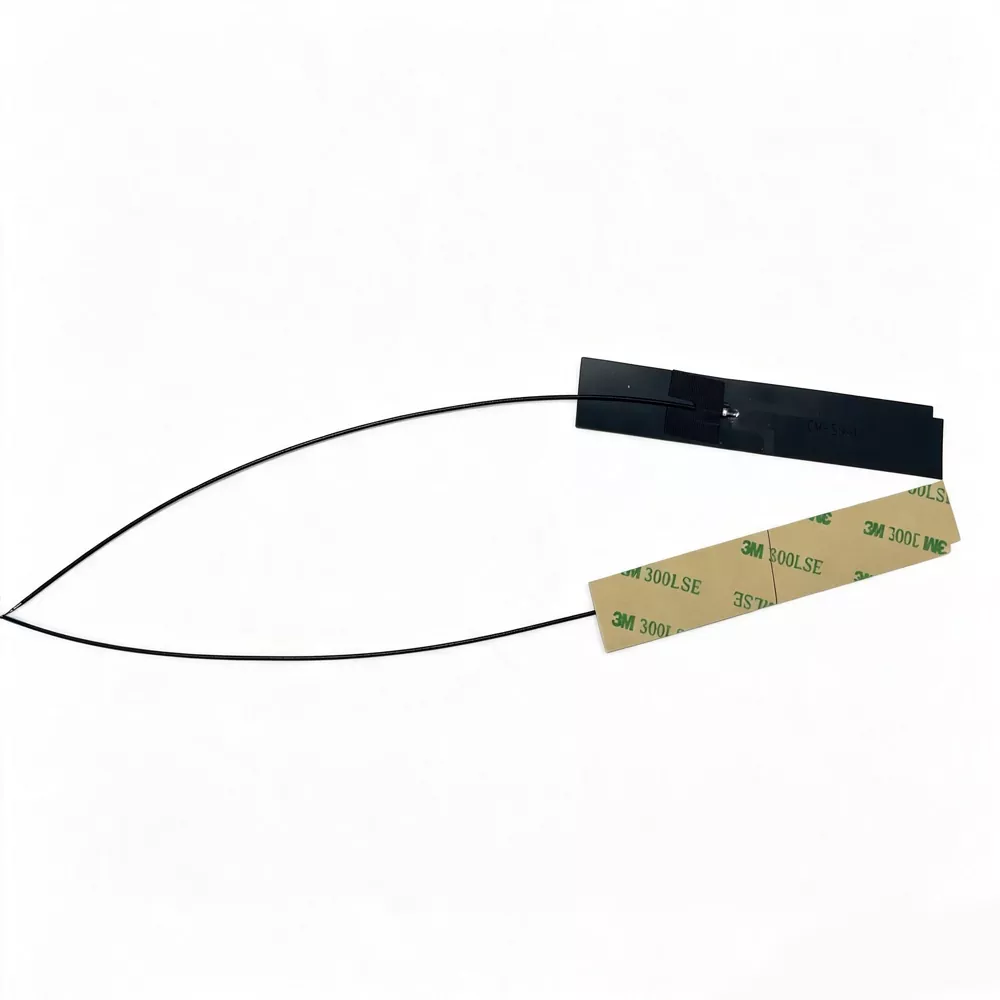

2G/3G/4G LTE အင်တင်နာသည် ပေါ့ပါးပြီး လိုက်လျောညီထွေရှိပြီး ကွေးညွှတ်နိုင်သော ကြိုးဝိုင်းအပြည့် ဆယ်လူလာဆက်သွယ်ရေး အင်တင်နာတစ်ခုဖြစ်သည်။ သာမာန်မျက်နှာပြင် mount အင်တင်နာနှင့်မတူဘဲ၊ ဤထုတ်ကုန်သည် FPC ပြောင်းလွယ်ပြင်လွယ် ဆားကစ်ဘုတ် + coaxial တိုက်ရိုက်ဂဟေလုပ်ငန်းစဉ်ကို အသုံးပြုသည်။ အင်တင်နာသည် ပေါ့ပါးပြီး ပါးလွှာသော၊ ပျော့ပျောင်းပြီး ကွေးညွှတ်သောမျက်နှာပြင်နှင့် စက်အတွင်းရှိ ကျဉ်းမြောင်းသော အပေါက်နေရာကို လွတ်လွတ်လပ်လပ် ထည့်သွင်းနိုင်သည်။ ၎င်းသည် 2G GSM၊ 3G WCDMA နှင့် 4G LTE ကွန်ရက်ပေါင်းစုံ အချက်ပြထုတ်လွှင့်ခြင်းနှင့် လက်ခံခြင်းတို့ကို ပံ့ပိုးပေးသည်။ ၎င်းသည် သေးငယ်သော smart iot စက်များအတွက် လက်ရှိတွင် တပ်ဆင်ထားသော ဆက်သွယ်ရေး အင်တင်နာ အမျိုးအစားဖြစ်ပြီး သေးငယ်သော နေရာလွတ်၊ အားနည်းသော အချက်ပြမှု၊ မတည်မငြိမ် ထိတွေ့မှုနှင့် စက်ပစ္စည်း၏ တုန်ခါမှု ခံနိုင်ရည် ညံ့ဖျင်းမှု စသည့် လုပ်ငန်းခွင်နာကျင်မှုများကို ကျယ်ကျယ်ပြန့်ပြန့် ဖြေရှင်းပေးပါသည်။

လည်ပတ်မူသဘောတရား

ဤ 2G/3G/4G LTE အင်တင်နာ FPC ဂဟေဆော်ထားသော coaxial အင်တင်နာသည် ကွေးညွှတ်နိုင်သော microstrip oscillator array ၏ ရေဒီယိုကြိမ်နှုန်းနိယာမအပေါ် အခြေခံ၍ အလုပ်လုပ်ပြီး coaxial shielded feeders ဖြင့် အချက်ပြမှုများကို ပို့လွှတ်ပါသည်။ ၎င်းကို အပိုင်းသုံးပိုင်းခွဲထားသည်- အချက်ပြဓါတ်ရောင်ခြည်အလွှာ၊ insulating substrate layer နှင့် shielded transmission layer။ လုပ်ငန်းခွင်ဂျစ်သည် တည်ငြိမ်ပြီး ထိရောက်သည်-

• Rf ရောင်ခြည်ဖြာထွက်မှုမူ- FPC ဘုတ်မျက်နှာပြင်သည် multi-band oscillator လိုင်းများကို အတိအကျ ထွင်းထုထားပြီး 2G/3G/4G တီးဝိုင်းအပြည့်ပဲ့တင်ထပ်သည့်အမှတ်များ၊ band dead zones မရှိ၊ တိုင်းတာထားသော full band stand wave ratio သည် ≤1.5 တည်ငြိမ်သည်၊ signal reflection ဆုံးရှုံးမှုသည် အလွန်နည်းပါသည်။

• ဂဟေဆက်ခြင်း၏ အားသာချက်များ- coaxial line နှင့် FPC oscillator plate ကို အပူချိန်မြင့်မားသော သံဖြူဂဟေဖြင့် တစ်ပိုင်းတည်းဖွဲ့စည်းထားပါသည်။ အများအားဖြင့် သံမှိုနှင့် ကုပ်ထားသောဖွဲ့စည်းပုံနှင့် နှိုင်းယှဉ်ပါက၊ တိုင်းတာထားသော ငလျင်ဆိုင်ရာ စွမ်းဆောင်ရည်သည် 85% တိုးတက်လာပြီး ရေရှည်တုန်ခါမှုပတ်ဝန်းကျင်တွင် လုံးဝအဆက်အသွယ်ပြတ်တောက်မှုနှင့် တုန်ခါမှုဆိုင်ရာ အချက်ပြပြတ်တောက်မှု လုံးဝမရှိပါ။

• စွက်ဖက်မှုဆန့်ကျင်ကာကွယ်ရေး ယန္တရား- RG1.13 coaxial မျဉ်းနှစ်ထပ်အကာအရံဖွဲ့စည်းပုံသည် CPU၊ ပါဝါထောက်ပံ့မှုနှင့် ချစ်ပ်များကို စက်ပစ္စည်း၏ပင်မဘုတ်အဖွဲ့မှ လျှပ်စစ်သံလိုက်သံလိုက်ဆူညံသံများကို ထိရောက်စွာခွဲထုတ်သည်။ စက်၏အတွင်းပိုင်းဝင်ရောက်စွက်ဖက်မှုပတ်ဝန်းကျင်တွင်တိုင်းတာသည့်အချက်ပြလက်ခံမှု sensitivity ကို 3-5 dB တိုးလာသည်။

• Omnidirectional radiation လက္ခဏာများ- Planar omnidirectional transmission နှင့် reception design သည် device ၏ အလုံပိတ်ခွံနှင့် metal casing ကို ပိတ်ဆို့ထားသည့် အခြေအနေများတွင် တည်ငြိမ်သော signal output ကို ထိန်းသိမ်းထားနိုင်ပြီး iot device ပြင်ပကွန်ရက်ချိတ်ဆက်ခြင်း၏ အောင်မြင်မှုနှုန်း 28% တိုးလာစေရန် တိုင်းတာထားပါသည်။

တပ်ဆင်ခြင်းနှင့် အသုံးပြုမှုလမ်းညွှန်

ဤ FPC အင်တင်နာသည် တပ်ဆင်မြှုပ်နှံထားသော တပ်ဆင်မှု၊ လည်ပတ်ရန် လွယ်ကူသည်၊ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် သင့်လျော်ပြီး ပရော်ဖက်ရှင်နယ် အမှားရှာပြင်ခြင်း မလိုအပ်ပါ။ အဆင့်များမှာ အောက်ပါအတိုင်းဖြစ်သည်-

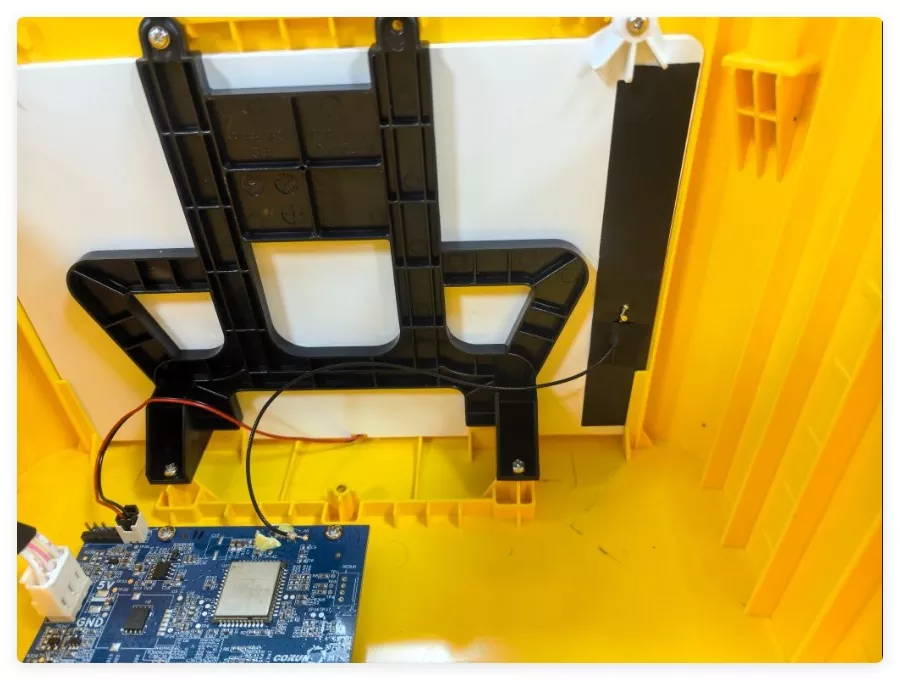

1. တည်နေရာရွေးချယ်ခြင်း- အချက်ပြပိတ်ဆို့ခြင်းနှင့် အနှောင့်အယှက်များကို ရှောင်ရှားရန် မားသားဘုတ် ချစ်ပ်၊ ပါဝါထောက်ပံ့မှုနှင့် သတ္တုဘောင်တို့မှ စက်ပစ္စည်းအတွင်း အဖွင့်ဧရိယာကို ရွေးချယ်ပါ။

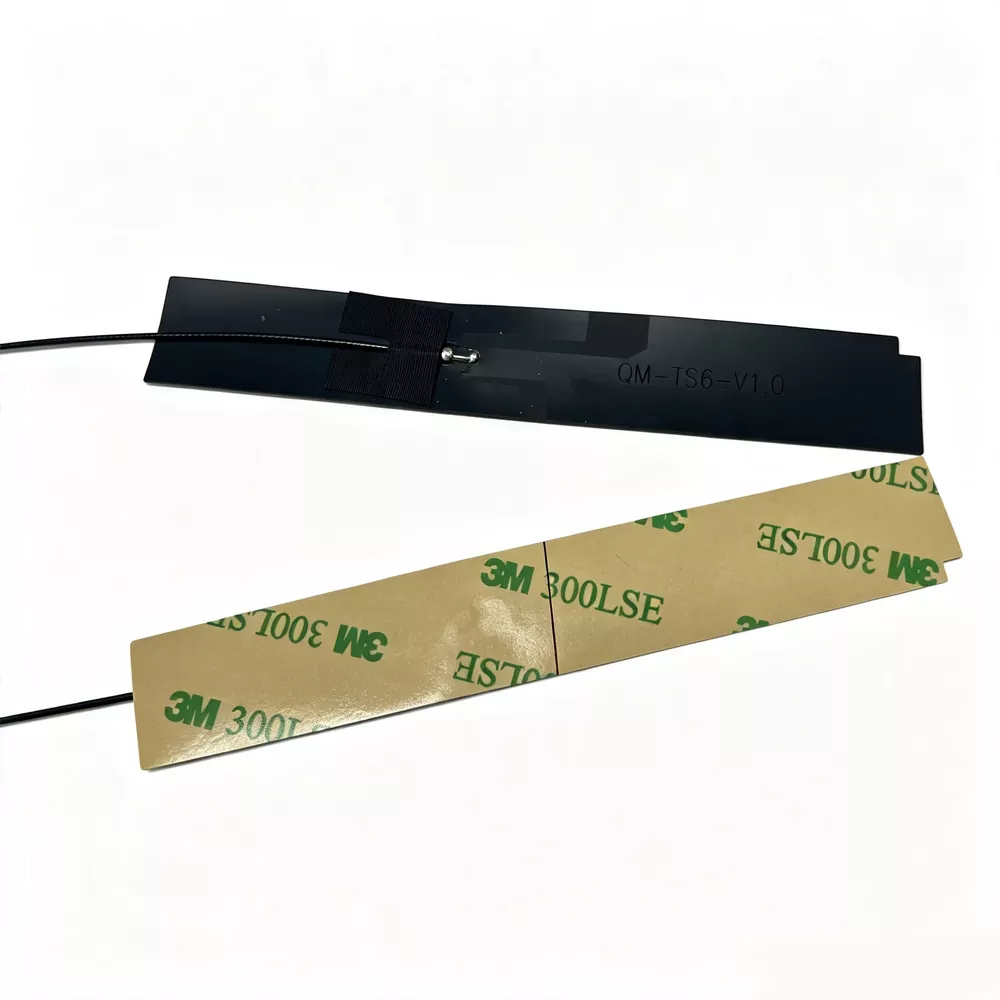

2. Fit and fix- အင်တင်နာ၏နောက်ကျောတွင် အားကောင်းသော 3M ကော်ပါရှိသည်။ စက်၏အတွင်းနံရံရှိ ဖုန်မှုန့်များနှင့် ဆီအစွန်းအထင်းများကို သန့်စင်ပြီးနောက်၊ ၎င်းကို ပြားချပ်ချပ်လေးနှင့် ခိုင်မြဲစွာ တပ်ဆင်ကာ ကိရိယာ၏ ကွေးညွတ်သောမျက်နှာပြင်နှင့် အံဝင်ခွင်ကျဖြစ်ရန်အတွက် လိုအပ်သလို ကွေးညွှတ်လိုက်ပါ။

3. မျက်နှာပြင်အထိုင်ချခြင်း- အနောက်ဘက်ရှိ IPEX/SMA အင်တာဖေ့စ်ကို ကိရိယာ မော်ဂျူး အင်တင်နာပေါက်နှင့် အတိအကျ ချိတ်ဆက်ပြီး ဝါယာကြိုးကို ကြမ်းတမ်းစွာ ဆွဲမရအောင် ညင်သာစွာ ချိတ်ပါ။

4. ဝိုင်ယာအဖွဲ့အစည်း- ညှစ်ခြင်း၊ ကွေးညွှတ်ခြင်း သို့မဟုတ် အသေခေါက်များကို ရှောင်ရှားရန်နှင့် အချက်ပြမှုကို ထိခိုက်စေနိုင်သော အကာအရံအလွှာပျက်စီးခြင်းမှ ကာကွယ်ရန် ပိုလျှံဝိုင်ယာများကို သေသေသပ်သပ် သိမ်းဆည်းထားသင့်သည်။

5. ပါဝါဖွင့်ခြင်း စမ်းသပ်ခြင်း- တပ်ဆင်မှုပြီးသောအခါ၊ 2G/3G/4G ကွန်ရက်အချက်ပြမှုများအားလုံးကို ပုံမှန်အတိုင်းလက်ခံရရှိကြောင်း စမ်းသပ်ရန်အတွက် ကွန်ရက်သို့ ပါဝါဖွင့်ပြီး ချိတ်ဆက်ပါ၊ ထို့နောက် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု ဖြစ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ 2G/3G/4G LTE အင်တင်နာ FPC welded coaxial အင်တင်နာကို အသုံးပြုရန်အတွက် ကွေးနိုင်ပါသလား။

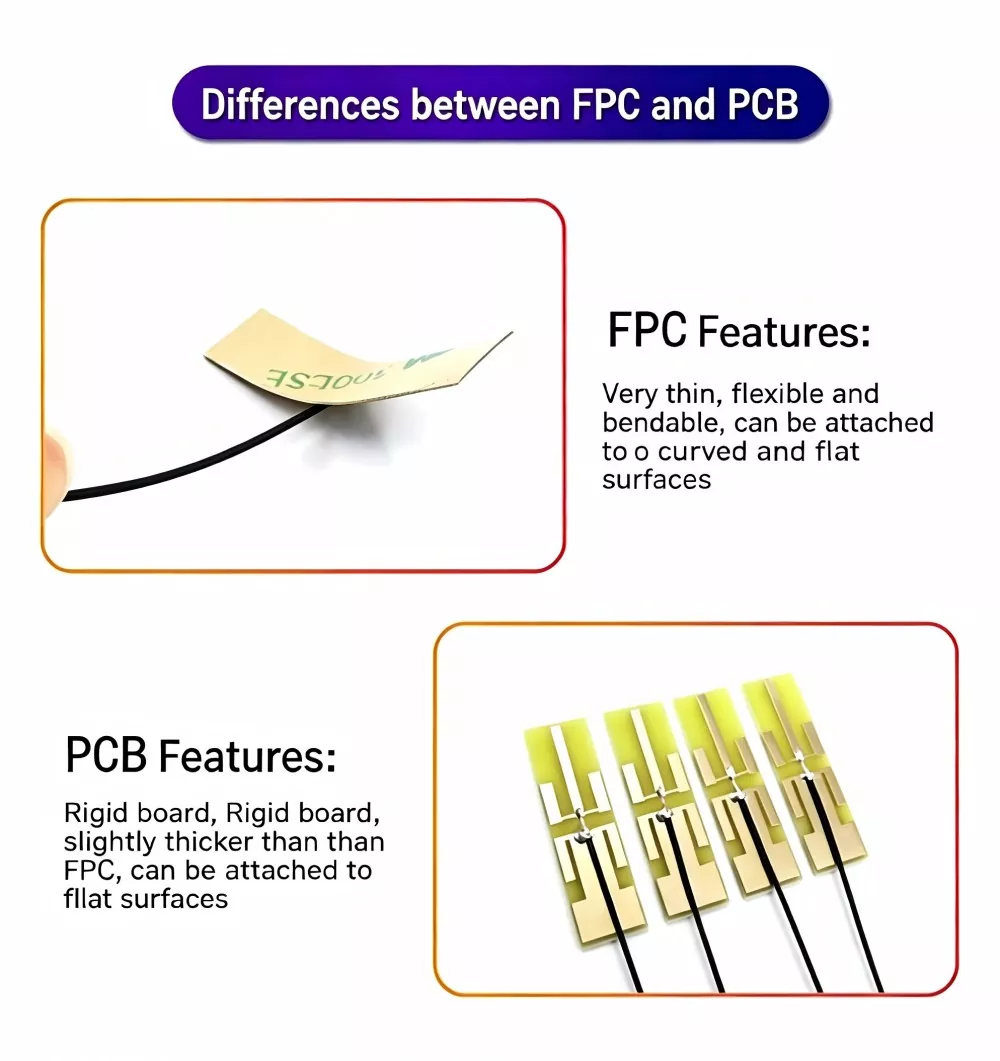

A1: ဟုတ်တယ်။ ထုတ်ကုန်သည် ကွေးညွှတ်နိုင်သော FPC အခြေခံပစ္စည်းဖြင့် ပြုလုပ်ထားပြီး၊ ကွေးညွှတ်နေသော မျက်နှာပြင်များပေါ်တွင် လွတ်လပ်စွာ ကွေးညွတ်နိုင်ပါသည်။ ၎င်းသည် စက်၏သေးငယ်သော built-in နေရာနှင့် အံဝင်ခွင်ကျဖြစ်ပြီး ပုံမှန်အတိုင်းကွေးနေသည့်အခါတွင် အချက်ပြစွမ်းဆောင်ရည်ကို ချိုးဖျက်မည်မဟုတ်ပါ။

Q2- စိတ်ကြိုက်ကေဘယ်ကြိုးအရှည်များနှင့် အင်တာဖေ့စ်အမျိုးအစားများကို သင်ပံ့ပိုးပါသလား။

A2: အပြည့်အဝထောက်ခံပါတယ်။ အရင်းအမြစ်စက်ရုံတစ်ခုအနေဖြင့်၊ 10 စင်တီမီတာမှ 50 စင်တီမီတာအထိ စိတ်ကြိုက်ပြုပြင်နိုင်သော လိုင်းအလျားများ၊ SMA၊ BNC၊ IPEX၊ LOGO ပိုးထည်စခရင်နှင့် အရွယ်အစား ချိန်ညှိခြင်းကဲ့သို့သော အစားထိုးနိုင်သော အင်တာဖေ့စ်များကို ပံ့ပိုးထားသည်။

Q3- သာမန်ကူးထည့်ထားသော အင်တာနာထက် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်၏ အားသာချက်များကား အဘယ်နည်း။

A3- Coaxial line welding သည် ကွက်လပ်မရှိ၊ ပိုအားကောင်းသော shock resistance၊ tensile resistance၊ anti-aging performance၊ စက်ပစ္စည်း တုန်ခါမှု၊ အချက်ပြ တုန်ခါမှုနှင့် အပူချိန်မြင့်သော ပတ်ဝန်းကျင်တွင် ထိတွေ့မှု ညံ့ဖျင်းပြီး ကြမ်းတမ်းသော စက်မှုလုပ်ငန်းနှင့် ယာဉ်အခြေအနေများအတွက် ပိုသင့်လျော်ပါသည်။
